Y1S-1025-0/45与Y1-1025-0/45对比,CVI反射镜离子束溅射镀膜(IBS)Y1S-1025-0/45的参数整理

作者:吴wq 时间:2025-10-10

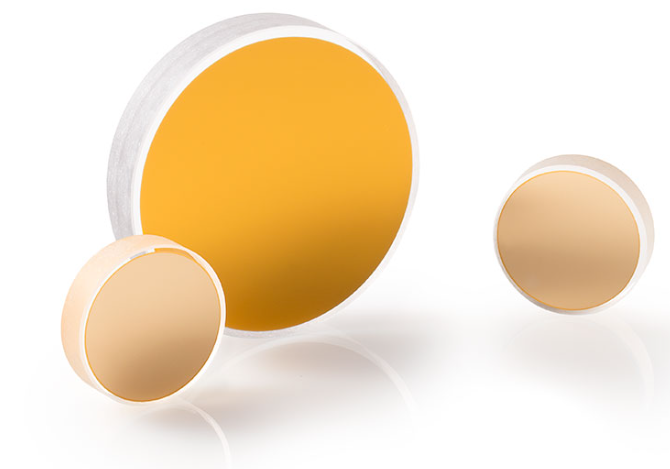

美国CVI Laser Optics 为注重CVI反射镜性能的用户推出了采用离子束溅射镀膜(IBS)工艺的Nd:YAG激光反射镜Y1/2/3/4S系列。采用离子束溅射镀膜(IBS)工艺的CVI反射镜在其中心波段区域达到了难以想象的高反射率。采用离子束溅射镀膜(IBS)工艺的CVI Nd:YAG激光反射镜Y1/2/3/4S系列在科研和精密加工应用中有着不可替代的作用。

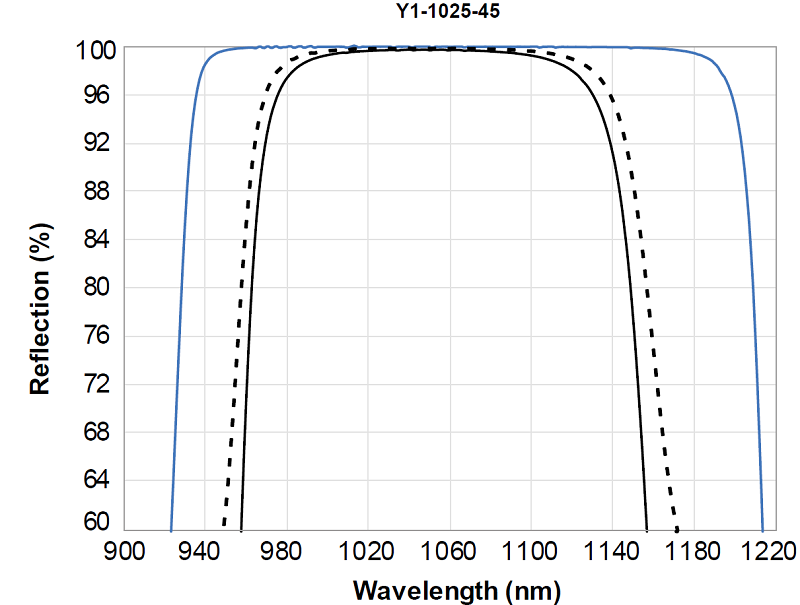

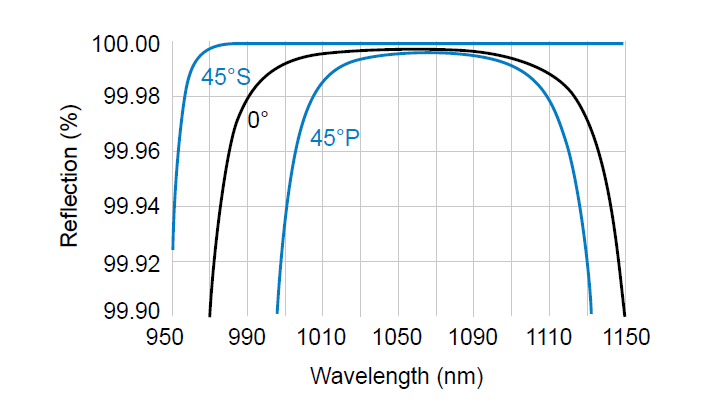

上图是采用离子束溅射镀膜(IBS)工艺的CVI反射镜Y1S-1025-0Y1S-1025-45Y1-1025-0Y1-1025-45型号两种反射镜的反射率。可以看到,45°入射角,S偏振型号甚至在990nm1150nm波段的区域的反射率均接近100%。与Y1-1025-0Y1-1025-45型号相比,由于Y1S-1025-0Y1S-1025-45两种反射镜镀膜的工艺效果较高,其透过率在中心波段更加的平滑和稳定。同时,得益于离子束溅射镀膜(IBS)工艺的高精度膜层,Y1S-1025-0Y1S-1025-45两种反射镜比Y1-1025-0Y1-1025-45型号的损伤阈值更高。

Y1S-1025-0/45Y1-1025-0/45对比如下:

Y1S-1025-0

Y1-1025-0

Y1S-1025-45

Y1-1025-45

平均反射率

99.9%

99.9%

99.9%

99.8%

损伤阈值

40 J/cm2

25 J/cm2

40 J/cm2

25 J/cm2

基底材料

康宁 7980-D(熔融石英)

直径公差

+0/-0.25

+0/-0.25

+0/-0.25

+0/-0.25

厚度公差

±0.25

±0.25

±0.25

±0.25

注:损伤阈值标注均为1064nm波长, 20ns, 20Hz的脉冲激光

在具有相同的直径和厚度公差下,采用离子束溅射镀膜(IBS)工艺Y1S-1025-0和Y1S-1025-45激光反射镜比Y1-1025-0Y1-1025-45激光反射镜有着更好的透过率和损伤阈值。但是在生产周期和价格方面,离子束溅射镀膜(IBS)工艺的Y1S-1025-0和Y1S-1025-45相对于Y1-1025-0Y1-1025-45就略显逊色了。由于技术的难度,离子束溅射镀膜(IBS)工艺的Y1S-1025-0和Y1S-1025-45生产的周期和成本都会比Y1-1025-0Y1-1025-45高,因此如果是工业生产或者追求性价比的用户,直接购买CVI反射镜Y1-1025-0Y1-1025-45就可以满足大部分的需求了。
