Lumentum高性能氦氖激光器是一系列专为要求严苛的精密应用而设计的红光激光光源。其输出功率范围广泛，可满足从基础研究到工业计量等多种场景的需求。该系列产品提供随机偏振与高消光比线性偏振两种选项，尤其适合作为干涉测量，激光测振，全息术及各类校准系统的核心光源。其具有超长使用寿命，低噪声，卓越的光束指向稳定性，长期振幅稳定性等特性。

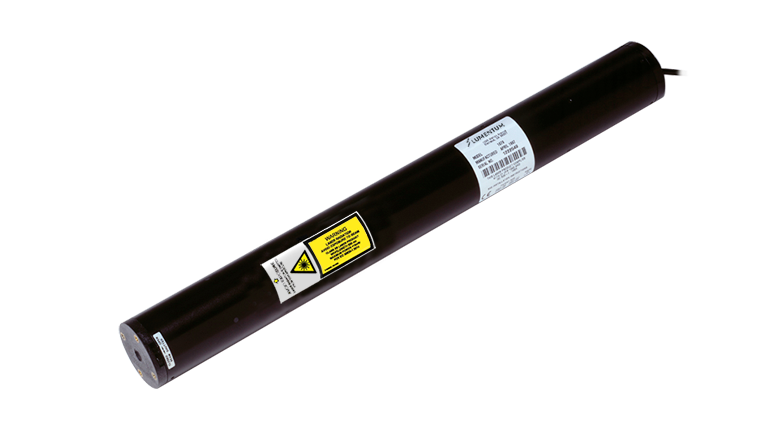

图：Lumentum氦氖激光器/Lumentum高性能氦氖激光器/Lumentum激光器
Lumentum氦氖激光器/Lumentum高性能氦氖激光器/Lumentum激光器的1100系列，是该品牌的热卖系列，其型号为：1108，1108P，1107，1107P，1101，1101P，1103，1103P，1103H，1122，1122P，1125，1125P，1137，1137P，1135，1135P，1144，1144P，1145P，1145
核心技术特点
卓越的功率与热稳定性：得益于专利的密封式阴极设计，激光器在启动后能迅速达到稳定状态，并在长时间运行中保持极佳的输出功率一致性，这对于需要长时间数据采集的精密测量至关重要。
优异的基模光束质量：激光器工作在TEM00基模（模式纯度>95%），输出光束轮廓圆整，波前质量高，光束直径和发散角容差严格控制在±3%以内，确保了高质量的光斑和精确的聚焦性能。
坚固耐用的机械结构：激光管被精确校准并封装于坚固的圆柱形外壳内。出厂时，光束轴心与外圆筒的同心度及平行度经过精密校准，极大简化了系统集成时的对光流程，并能有效抵抗环境振动和温度变化的干扰。
宽广的环境适应性：产品设计可在-40°C至+70°C的温度及非冷凝条件下正常工作，存储温度范围更宽，保证了在各种实验室和工业环境下的可靠性。
应用领域：流式细胞术、计量学、半导体检测、准直校准、激光诱导荧光、血液学、高速打印
|
Lumentum氦氖激光器通用规格 |
|
|
波长 (nm) |
632.8 |
|
激光类型 |
HeNe |
|
静态对准 |
Centered to Outer Cylinder: ±0.01"；Parallel to Outer Cylinder: ±1.0 mrad |
|
空间模式 |
TEM00 |
|
光束直径容差 (%) |
±3 |
|
光束发散公差(%) |
±3 |
|
颜色 |
红色 |
|
模式纯度 (TEM00) |
>95% |
|
输出类型 |
自由空间 |
|
工作温度 (°C) |
-40 to +70 |
|
工作湿度 |
0 to 100%, 非冷凝型 |
|
存储温度 (°C) |
-40 to +150 |
当使用自备的电源时，请务必小心，不要超过激光器的电气规格，否则可能会造成损坏，这种损坏会使保修失效。这些HeNe激光器符合21CFR1040和IEC 825-1:1993标准
|
型号 |
波长（nm） |
输出功率（mW） |
光束直径（mm） |
光束发散角（mrad） |
偏振 |
纵向模式间距，正常（MHz） |
|
1108 |
632.8 |
0.5 |
0.48 |
1.80 |
Random |
1090 |
|
1108P |
632.8 |
0.5 |
0.48 |
1.80 |
500:1 |
1090 |
|
1107 |
632.8 |
0.8 |
0.48 |
1.70 |
Random |
1090 |
|
1107P |
632.8 |
0.8 |
0.48 |
1.70 |
500:1 |
1090 |
|
1101 |
632.8 |
1.5 |
0.63 |
1.30 |
Random |
730 |
|
1101P |
632.8 |
1.5 |
0.63 |
1.30 |
500:1 |
730 |
|
1103 |
632.8 |
2 |
0.63 |
1.30 |
Random |
730 |
|
1103P |
632.8 |
2 |
0.63 |
1.30 |
500:1 |
730 |
|
1122 |
632.8 |
2 |
0.63 |
1.30 |
Random |
730 |
|
1122P |
632.8 |
2 |
0.63 |
1.30 |
500:1 |
730 |
|
1125 |
632.8 |
5 |
0.81 |
1.00 |
Random |
435 |
|
1125P |
632.8 |
5 |
0.81 |
1.00 |
500:1 |
435 |
|
1137 |
632.8 |
7 |
0.81 |
1.00 |
Random |
435 |
|
1137P |
632.8 |
7 |
0.81 |
1.00 |
500:1 |
435 |
|
1135 |
632.8 |
10 |
0.68 |
1.20 |
Random |
320 |
|
1135P |
632.8 |
10 |
0.68 |
1.20 |
500:1 |
320 |
|
1144 |
632.8 |
15 |
0.70 |
1.15 |
Random |
257 |
|
1144P |
632.8 |
15 |
0.70 |
1.15 |
500:1 |
257 |
|
1145P |
632.8 |
21 |
0.70 |
1.15 |
500:1 |
257 |
|
1145 |
632.8 |
22.5 |
0.70 |
1.15 |
Random |
257 |
*1103H型号信息请参考以下详细参数表。
图：Lumentum氦氖激光器/Lumentum高性能氦氖激光器/Lumentum激光器
参数
1101/P
1103/P/H
1107/P
1108/P
1122/P
单位
光学参数
最小输出功率 (TEM00)
1.5
2.0
0.8
0.5
2.0
mW
波长
632.8
632.8
632.8
632.8
632.8
nm
模式纯度 (TEM00)
>95
>95
>95
>95
>95
%
光束直径 (1/e² 点, ±3%, TEM00)
0.63
0.63
0.48
0.48
0.63
mm
光束发散角 (TEM00, ±3%, 毫弧度 - 全角)
1.3
1.3
1.7
1.8
1.3
mrad
偏振比 (最小值，P型版本)
N/A/500:1
N/A/500:1/N/A
N/A/500:1
N/A/500:1
N/A/500:1
—
纵模间距 (标称值)
730
730
1090
1090
730
MHz
最大噪声 (均方根值, 30 Hz 至 10 MHz)
0.1
0.1
0.1
0.1
0.1
%
最大漂移 (8小时内测量的平均功率)
±2.5
±2.5
±2.5
±2.5
±2.5
%
模式扫频最大贡献值
3
3
10
20
3
%
最大预热时间 (达到95%功率所需分钟数)
10
10
10
10
10
min.
光束指向稳定性 (从冷启动开始, 25°C)
N/A
N/A
N/A
N/A
<0.10
mrad
光束指向稳定性 (预热15分钟后)
N/A
N/A
N/A
N/A
<0.02
mrad
工作电压 (V 直流 ±100)
1700
1700
1350
1350
1800
V DC
工作电流 (±0.1 mA)
4.9
4.9
4.0
4.0
6.5
mA
尺寸
L - 总长度
9.50
9.50
7.00
7.00
10.71
inches
D - 安装直径 (±0.005 英寸)
1.245
1.245
1.245
1.245
1.740
inches
B - 距离：电缆端到安装表面
1.00
1.00
0.75
0.75
1.50
inches
A - 距离：输出端到安装表面
0.75
0.75
0.50
0.50
1.50
inches
CDRH/IEC 60825-1 等级 (激光头 & 1200系列电源)
IIIa/3R
IIIa/3R
IIIa/3R
II/2M
IIIa/3R
—
参数
1125/P
1135/P
1137/P
1144/P
1145/P
单位
光学参数
最小输出功率 (TEM00)
5.0
10.0
7.0
15.0
22.5/21.0
mW
波长
632.8
632.8
632.8
632.8
632.8
nm
模式纯度 (TEM00)
>95
>95
>95
>95
>95
%
光束直径 (1/e² 点, ±3%, TEM00)
0.81
0.68
0.81
0.70
0.70
mm
光束发散角 (TEM00, ±3%, 毫弧度 - 全角)
1.0
1.2
1.0
1.15
1.15
mrad
偏振比 (最小值，P型版本)
N/A/500:1
N/A/500:1
N/A/500:1
N/A/500:1
N/A/500:1
—
纵模间距 (标称值)
435
320
435
257
257
MHz
最大噪声 (均方根值, 30 Hz 至 10 MHz)
0.2
1.0
0.2
0.5
0.5
%
最大漂移 (8小时内测量的平均功率)
±2.5
±3.0
±2.5
±2.0
±2.0
%
模式扫频最大贡献值
2
2
2
1
1
%
最大预热时间 (达到95%功率所需分钟数)
10
15
10
20
20
min.
光束指向稳定性 (从冷启动开始, 25°C)
<0.10
<0.10
<0.10
<0.20
<0.20
mrad
光束指向稳定性 (预热15分钟后)
<0.02
<0.02
<0.02
<0.03
<0.03
mrad
工作电压 (V 直流 ±100)
2350
3100
2450
3800
3800
V DC
工作电流 (±0.1 mA)
6.0
6.5
6.0
6.5
6.5
mA
尺寸
L - 总长度
15.79
19.13
15.79
25.00
25.00
inches
D - 安装直径 (±0.005 英寸)
1.740
1.740
1.740
1.740
1.740
inches
B - 距离：电缆端到安装表面
3.00
4.00
3.00
5.00
5.00
inches
A - 距离：输出端到安装表面
3.00
4.00
3.00
5.00
5.00
inches
CDRH/IEC 60825-1 等级 (激光头 & 1200系列电源)
IIIb/3B
IIIb/3B
IIIb/3B
IIIb/3B
IIIb/3B
—
通用参数
最大启动电压
10 kV DC
模式纯度
>95%
存储寿命
无限期（硬密封）
静态对准
与外圆筒同心度误差在 ±0.01 英寸以内；与外圆筒平行度误差在 ±1 毫弧度以内。
环境参数
工作温度
-40 至 70 °C（工作状态），-40 至 150 °C（非工作状态）
工作海拔
0 至 10,000 英尺（工作状态），0 至 70,000 英尺（非工作状态）
1100系列型号汇总：1108，1108P，1107，1107P，1101，1101P，1103，1103P，1103H，1122，1122P，1125，1125P，1137，1137P，1135，1135P，1144，1144P，1145P，1145
