德国GRINTECH高NA内窥镜型号：GT-MO-050/070/080，提供卓越的色差与市场校正，显著降低场曲

GRINTECH推出了GRIN 高数值孔径内部成像物镜/高NA内窥镜/高NA内窥显微成像物镜/GRIN透镜高NA色差视场校正内窥物镜/高NA场曲优化内窥显微物镜，如果需要大于0.6（NA > 0.6）的数值孔径，纯GRIN透镜的高分辨率视场不够，或者需要在较宽的光谱范围内校正色差，则使用直径为1.3至2.2 mm的 微型高NA物镜。

不同的产品版本在复杂性上有所不同，因此在像差校正程度上也有所不同。而色度校正和场校正光学器件的突出之处在于，与物镜的机械直径相比，高数值孔径下的可用物场尺寸与宽光谱范围内的色度校正相结合。GRINTECH的最新一代物镜的另一个特点则是场曲率显着降低。

其包含型号：GT-MO-070-032-ACR-VISNIR-REDUCURV-28-10，GT-MO-080-032-ACRVISNIR-08-20，GT-MO-050-021-ACR-VISNIRREDUCURV-25-53，GT-MO-080-018-488，GT-MO-080-0415-488，GT-MO-080-018-810，GT-MO-080-0415-810，GT-MO-050-009-ACR795/1029-10-50，GT-MO-070-016-ACR-VISNIR-30-20。

新型高NA色差和视场校正内窥显微成像物镜（场曲优化型）

GRINTECH的新型高NA内窥显微成像物镜变体，物方数值孔径为0.7，提供宽谱消色差和视场校正版本，显著增加了可用视场。采用四片微透镜组合，实现了与我们的MO-ACR系列相同的色差和离轴性能，同时具有减小的场曲，这使得可以采集更小的图像堆栈并适用于更多应用。

应用领域：活体内窥显微术、单光子荧光显微术、非线性光学成像模式（SHG、TPF）、组织成像、柔性荧光显微术、NA转换，特别是所有需要较小场曲的应用。

GT-MO-070-032-ACR-VISNIR-REDUCURV-xx-xx代表了具有2.2倍放大倍率的高分辨率视场和色差校正物镜。像方NA为0.32，与成像光纤束匹配。色差校正范围从450 nm到900 nm，在488 nm到900 nm范围内具有最佳性能。物镜组装在不锈钢支架中。

这种具有减小场曲的新型微物镜类型目前提供无盖玻片使用的版本。在此您可以与我们的MO-ACR系列进行比较。请注意不同的机械尺寸。

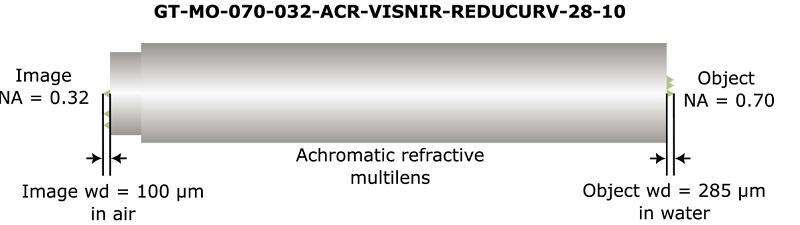

Image NA：像方NA

Image wd in air：空气中像方工作距离

Object NA：物方NA

Object wd in water：水中物方工作距离

*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

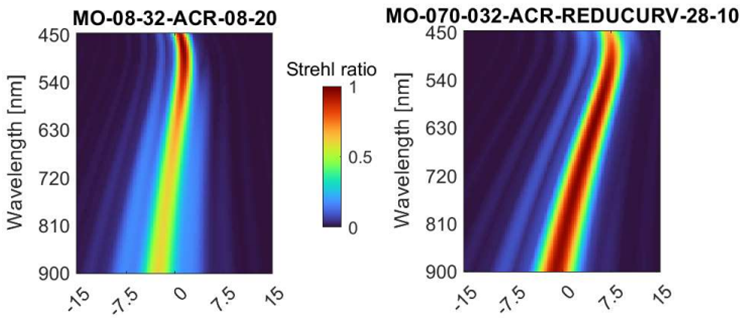

图：物空间色差图。纵轴：波长[nm] 横轴：工作距离△[μm]

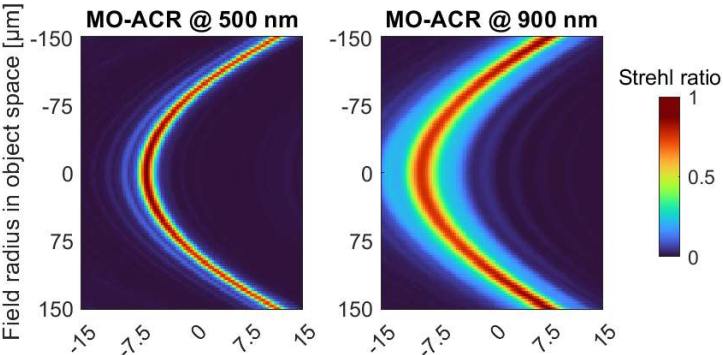

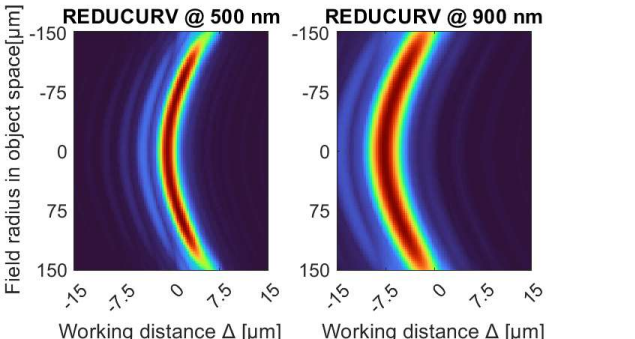

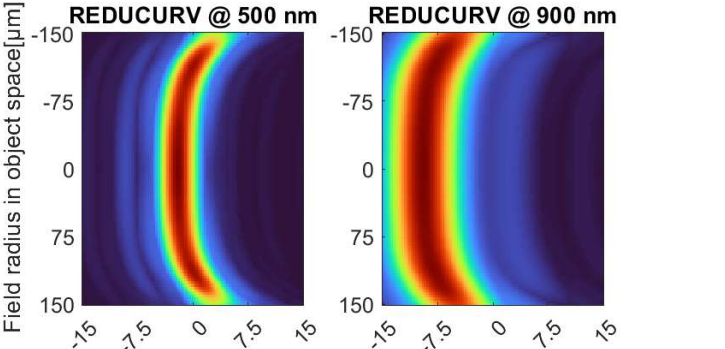

图：空间视场相关斯特列尔比图。纵轴：物空间的场半径 横轴：工作距离△[μm]

新型高NA色差和视场校正内窥显微成像物镜（场曲优化型，NA=0.5）

GRINTECH的新型高NA内窥显微成像物镜变体，物方数值孔径为0.5，提供宽谱消色差和视场校正版本，显著增加了可用视场。采用四片微透镜组合，实现了与我们的MO-ACR系列相同的色差和离轴性能，同时具有减小的场曲，这使得可以采集更小的图像堆栈并适用于更多应用。

应用领域：活体内窥显微术、单光子荧光显微术、非线性光学成像模式（SHG、TPF）、组织成像、柔性荧光显微术、NA转换，特别是所有需要较小场曲的应用。

GT-MO-050-021-ACR-VISNIR-REDUCURV-xx-xx代表了高分辨率视场和色差校正物镜，放大倍率为2.3。此情况下像方NA为0.21。色差校正范围从450 nm到900 nm，在488 nm到900 nm范围内具有最佳性能。物镜组装在不锈钢支架中。

这种具有减小场曲的新型微物镜类型目前提供无盖玻片使用的版本。在此您可以与我们的MO-ACR系列进行比较。

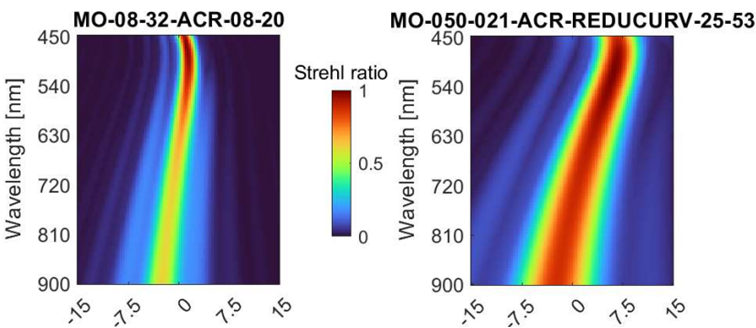

图：物空间色差图。纵轴：波长[nm] 横轴：工作距离△[μm]

图：空间视场相关斯特列尔比图。纵轴：物空间的场半径 横轴：工作距离△[μm]

用于荧光显微术的高NA内窥显微成像物镜

GRINTECH的高NA内窥显微成像物镜将平凸透镜和带有像差补偿的GRIN透镜的光学性能级联，实现了0.8的物方数值孔径。

应用领域： 活体内窥显微术、荧光显微术、组织成像、柔性荧光显微术、NA转换。

Image NA：像方NA

Image wd in air：空气中像方工作距离

Object NA：物方NA

Object wd in water：水中物方工作距离

*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

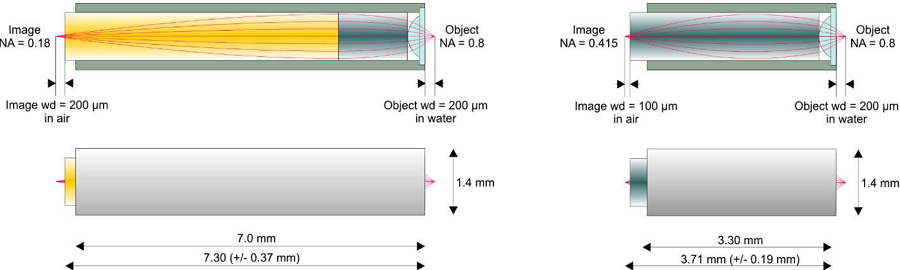

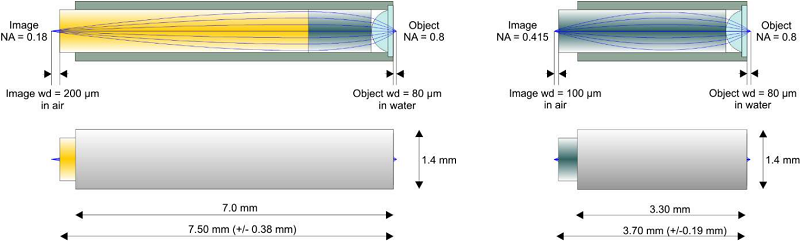

图：左图为GT-MO-080-018-488，右图为GT-MO-080-0415-488

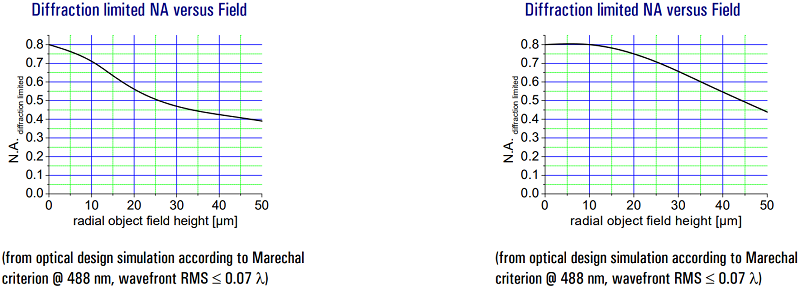

图：左图为GT-MO-080-018-488视场相关衍射极限NA图与物空间色差图，右图为GT-MO-080-0415-488视场相关衍射极限NA图与物空间色差图

用于双光子显微术的高NA内窥显微成像物镜

GRINTECH的高NA内窥显微成像物镜将平凸透镜和带有像差补偿的GRIN透镜的光学性能级联，实现了0.8的物方数值孔径。

应用领域： 活体内窥显微术、双光子显微术、深部脑组织和组织成像、柔性荧光显微术、NA转换。

Image NA：像方NA

Image wd in air：空气中像方工作距离

Object NA：物方NA

Object wd in water：水中物方工作距离

*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

图：左图为GT-MO-080-018-810，右图为GT-MO-080-0415-810

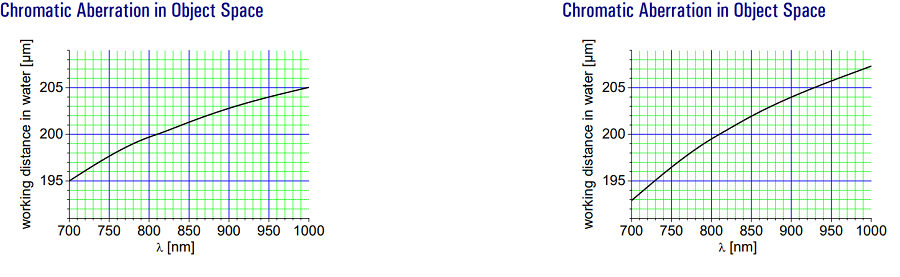

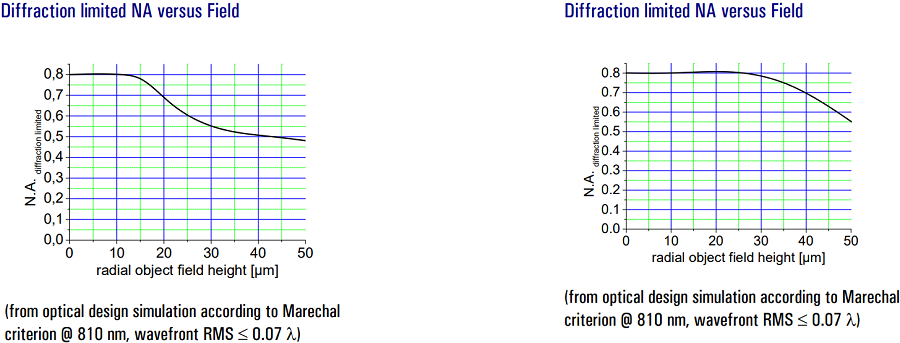

图：左图为GT-MO-080-018-810视场相关衍射极限NA图与物空间色差图，右图为GT-MO-080-0415-810视场相关衍射极限NA图与物空间色差图

用于CARS和非线性成像的高NA色差和视场校正内窥镜管镜

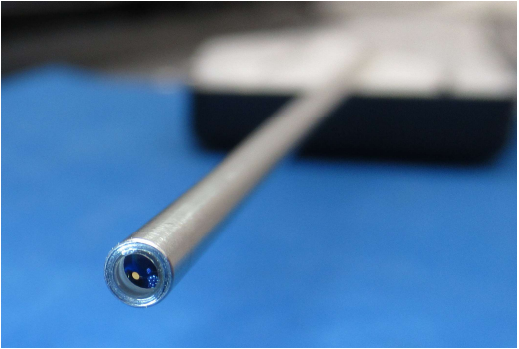

GRINTECH的高NA内窥镜管镜，物方数值孔径为0.50，具有亚微米分辨率成像能力，视场为300 µm，适用于CARS/双光子荧光/SHG模式。其直径为3.0或2.2 mm，刚性长度为178 mm。GRIN-折射混合多透镜设计实现了795 nm至1029 nm之间的色差和离轴校正。

应用领域：活体内窥显微术、非线性光学内窥镜（CARS、SHG、TPF）、组织成像、近端扫描、NA转换。

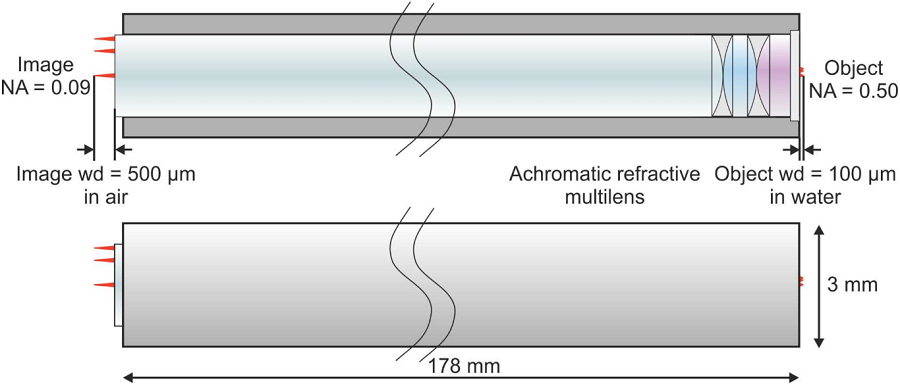

GT-MO-050-009-ACR795/1029-10-50代表了一种高分辨率视场和近红外色差校正物镜，放大倍率为5.6。像方NA为0.09，与低NA远心点扫描系统匹配。色差校正在795 nm至1029 nm之间实现，并具有最佳性能。光学系统组装在直径为3.0或2.2 mm（可选）的不锈钢管中。

Image NA：像方NA

Image wd in air：空气中像方工作距离

Object NA：物方NA

Object wd in water：水中物方工作距离

*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

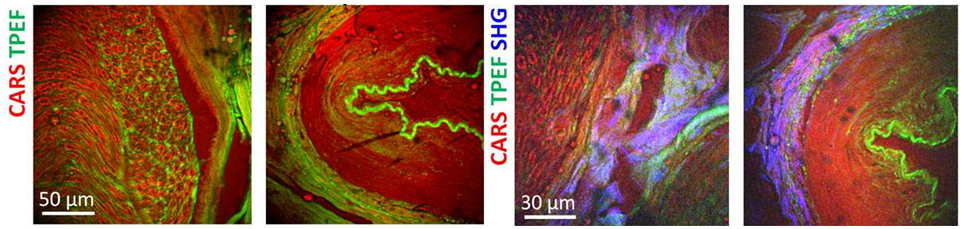

图：CARS、TPEF、SHG成像示例图：人类神经腓肠神经 - 冷冻切片，图像通过内窥镜管镜 + Plan-Apo 5x/0.16 + 蔡司CARS LSM记录（由德累斯顿工业大学提供），尺寸标尺30 µm, 50 µm

参考文献：Zirak, P., et al. (2018). "Invited Article: A rigid coherent anti-Stokes Raman scattering endoscope with high resolution and a large field of view." APL Photonics 3(9): 092409.

高NA色差和视场校正内窥显微成像物镜（MO-ACR）

GRINTECH的高NA内窥显微成像物镜，物方数值孔径为0.75，提供宽谱消色差和视场校正版本，显著增加了可用视场。GRIN-折射混合多透镜设计实现了更宽的色差和离轴校正，与之前带有衍射校正元件的版本相比，还具有更高的共聚焦灵敏度（共聚焦信号 throughput）。

应用领域：活体内窥显微术、单光子荧光显微术、非线性光学成像模式（SHG、TPF）、组织成像、柔性荧光显微术、NA转换。

GT-MO-080-032-ACR-VISNIR-xx-xx系列代表了高分辨率视场和色差校正物镜，放大倍率为2.3。像方NA为0.32，与成像光纤束匹配。色差校正范围从450 nm到900 nm，在488 nm到520 nm范围内具有最佳性能。物镜组装在不锈钢支架中。

GT-MO-070-016-ACR-VISNIR-30-20针对450 nm和900 nm波长进行了优化，以在大视场内实现SHG和TPF应用的理想性能。

提供四种近端和远端工作距离组合，如下所列：

Image NA：像方NA

Image wd in air：空气中像方工作距离

Object NA：物方NA

Object wd in water：水中物方工作距离

*由于生产过程的修改可能产生变异。用户有责任确定产品是否适合其用途。

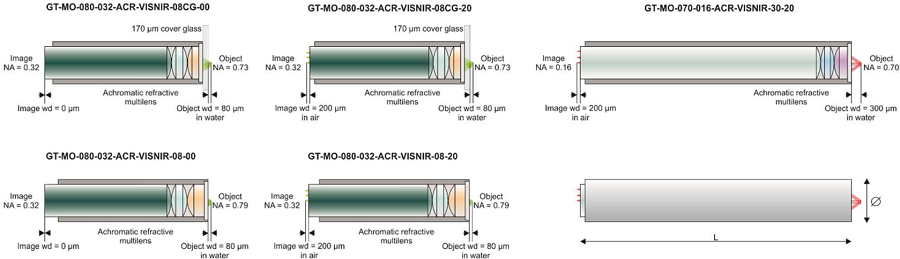

图：左图为GT-MO-080-032-ACR-VISNIR-08CG-00；中图为GT-MO-080-032-ACR-VISNIR-08CG-20；右图为GT-MO-070-016-ACR-VISNIR-30-20

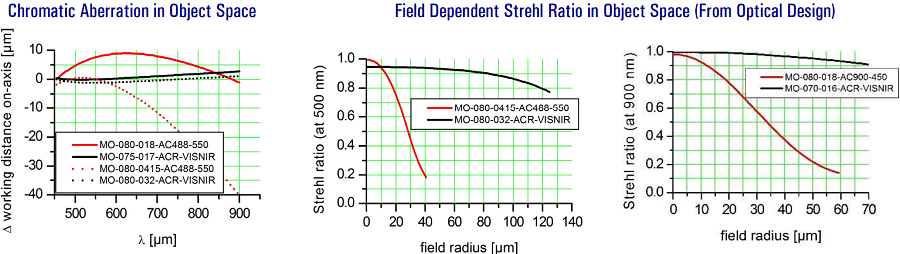

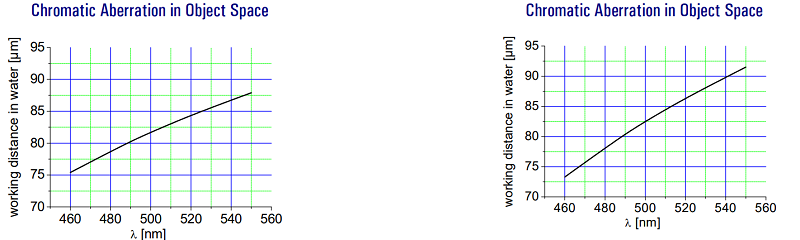

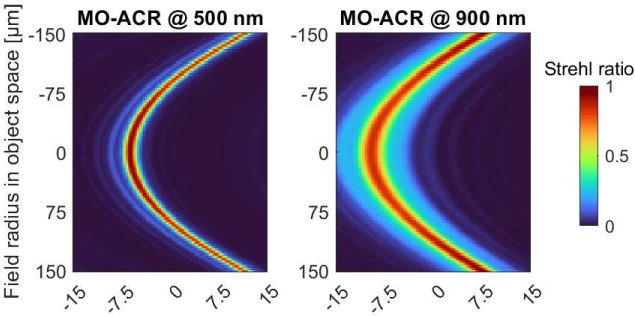

图：物空间色差图和物空间视场相关斯特列尔比图（来自光学设计）

应用说明 — 高NA色差和视场校正内窥显微成像物镜

GRINTECH的颜色和视场校正高NA MO-ACR物镜系列可在孔径中心至边缘的微米分辨率下解析细胞细节。

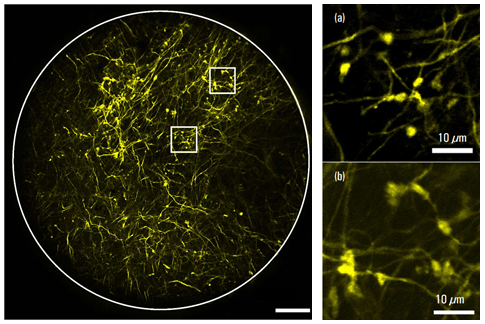

图： 小鼠脑切片，PFA固定，170µm盖玻片，通过GT-MO-080-032-ACR-VISNIR-08C6-00与奥林巴斯FV1000耦合，使用10倍物镜；NA = 0.4，配合XYZ载物台进行共聚焦荧光成像（激发488nm）。白圈显示1mm后孔径，对应450µm全物方视场，在360µm视场内具有最佳成像质量。(a) 和 (b)：物方视场中心和边缘的40µm x 40µm区域。

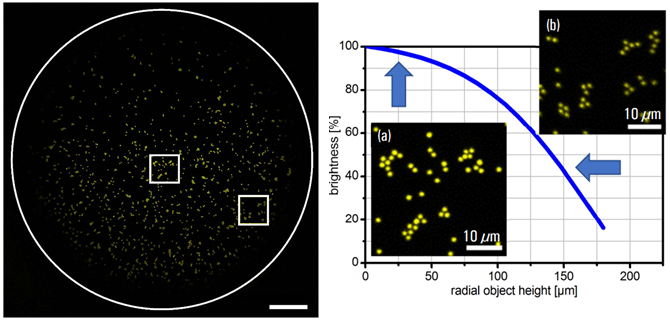

图： 使用GT-MO-080-032-ACR-VISNIR-08-00采集的0–2µm黄/绿荧光微球。右图：微球亮度随径向物方高度的变化。(a) 和 (b) 物方视场中心和边缘的40µm x 40µm区域。

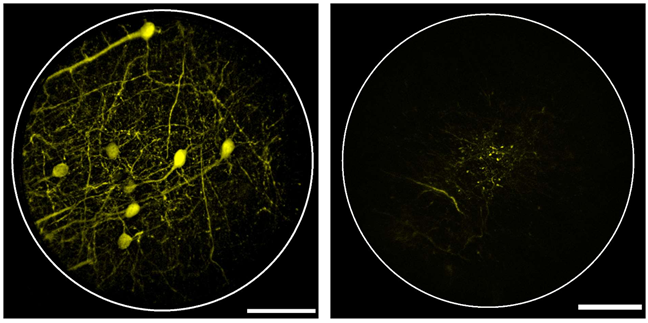

图：左图为GT-MO-070-016-ACR-VISNIR-30-20，全物方视场200µm（150µm内最佳成像），右图为GT-MO-080-018-AC900-450，视场65µm

与之前的MO-080物镜相比，可用视场直径增加了300%。

现在也可提供外径1.3 mm的版本，而非1.4 mm。

GRINTECH推出的GRIN 高数值孔径内部成像物镜/高NA内窥镜/高NA内窥显微成像物镜/GRIN透镜高NA色差视场校正内窥物镜/高NA场曲优化内窥显微物镜，包含型号：GT-MO-070-032-ACR-VISNIR-REDUCURV-28-10，GT-MO-080-032-ACRVISNIR-08-20，GT-MO-050-021-ACR-VISNIRREDUCURV-25-53，GT-MO-080-018-488，GT-MO-080-0415-488，GT-MO-080-018-810，GT-MO-080-0415-810，GT-MO-050-009-ACR795/1029-10-50，GT-MO-070-016-ACR-VISNIR-30-20。如有任何需要，请联系我们。
