Alignmeter USB 2020软件用于激光光路校准

作者: 时间:2021-04-12

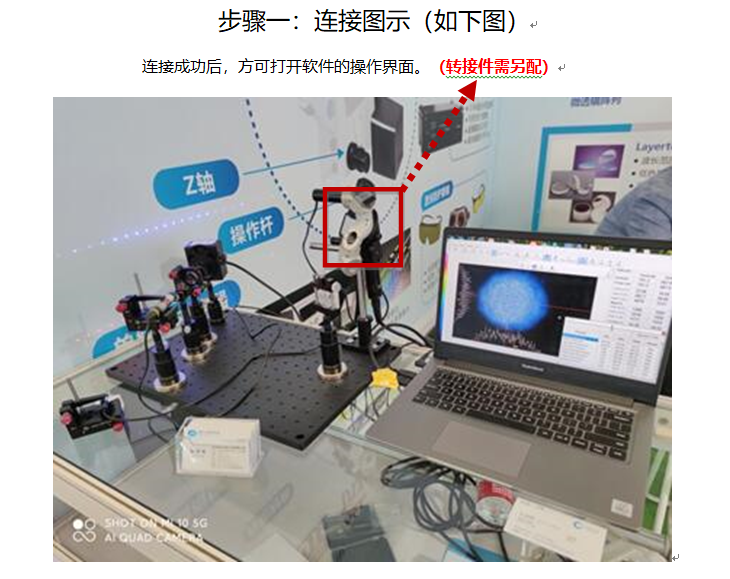

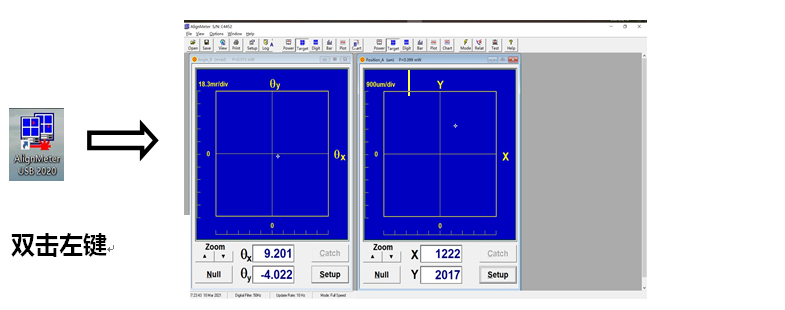

步骤二:进入操作截面(如下图)

打开操作界面,之后我们可以进行光学方面的参数设置。

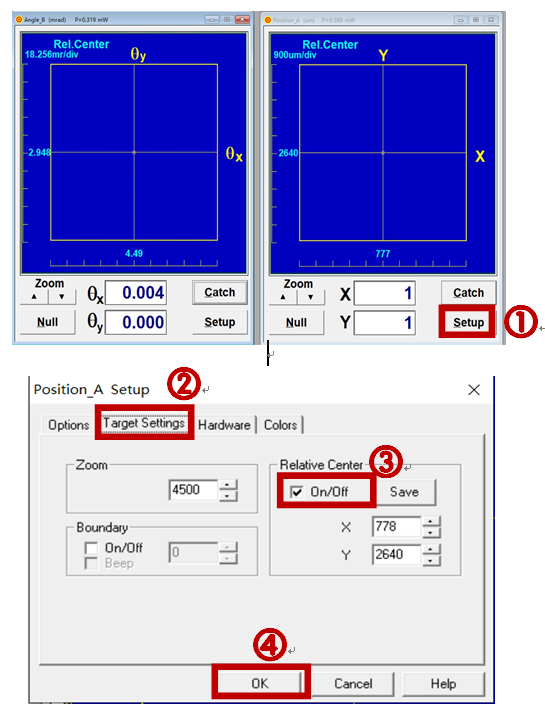

步骤三:进入位置中心点对焦(如下图)

位置中心点校准的目的:进行光路位置的调零,此时光点所在的位置是一个相对坐标,可以对比调试移动过程中的光路变化情况。

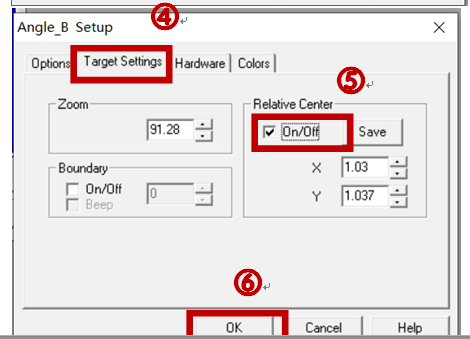

步骤四:进入角度中心点对焦(如下图)

备注:类似于位置中心点对焦。

角度中心点校准的目的:进行光路位置的调零,此时光点所在的角度是一个相对数值,可以对比调试移动过程中的光路角度的变化情况。

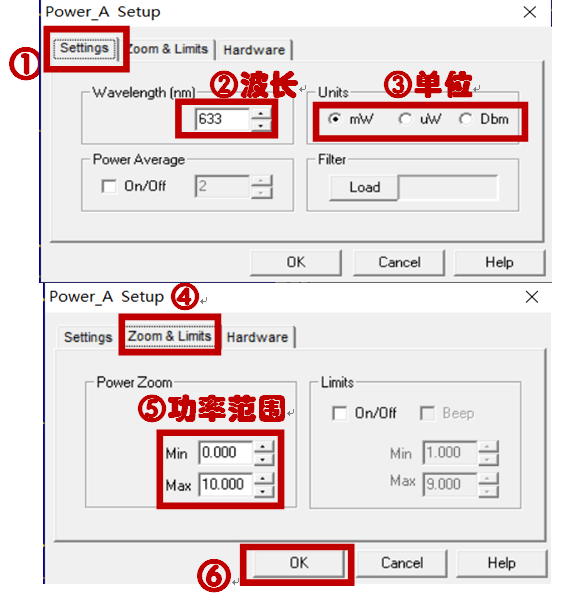

步骤五:调节功率阈值示数(如下图)

调节功率阈值示数,可以在客户预期的功率范围内,较为清晰地观察功率的变化。必须说明的是,激光器的功率不应该大于此设备的功率阈值,功率示数也应该不大于此设备的功率阈值。

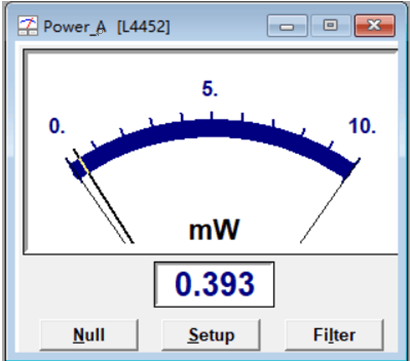

功率示数如下图

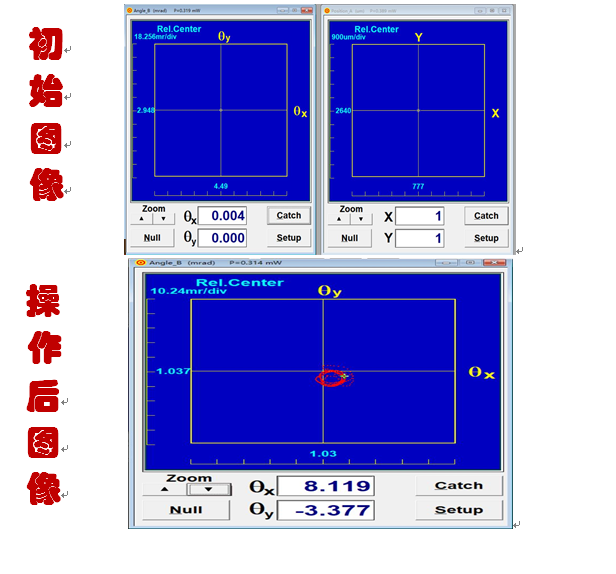

步骤六:显示当前光学系统效果

转动调节轴画出一系列近似重合的圆圈,根据光路可以看出光点所在位置,如果圆心偏离坐标轴中心,意味着光路需要调试,根据不同的光路系统,调节方式略有差异。

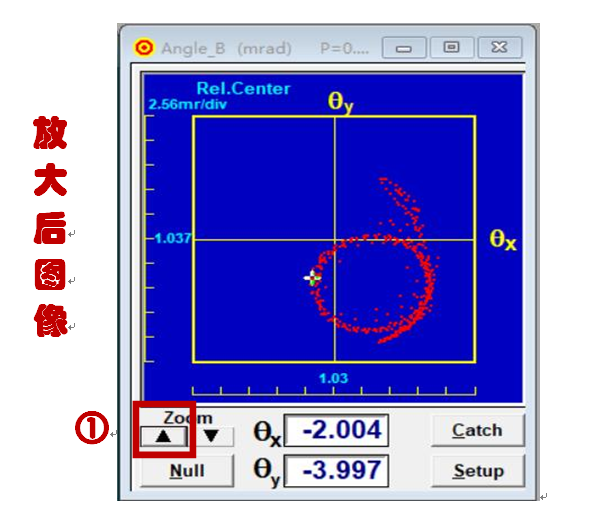

Zoom▲:放大图像;

Zoom▼:缩小图像;

调试光路的核心是:光路旋转一圈又一圈后,其位置中心点和角度中心点与坐标轴中心点重合。

总体操作介绍完毕!
