镜筒透镜搭配无限远物镜的原理和用法，附主流厂商管镜焦距对比

显微镜光学系统中，有限远系统的物镜本身就是一套“完整”的成像系统。 标本经有限远物镜直接会聚成像，不需要额外透镜配合——物镜像面位置是固定的，中间插入任何光学元件都会改变像面位置和成像质量。

无限远校正光学系统的物镜则是一套“半成品”成像系统。 物镜的作用仅是将标本成像在无限远，即出射平行光——平行光无法被人眼或相机直接感知，必须依靠管镜将其重新会聚成实像。

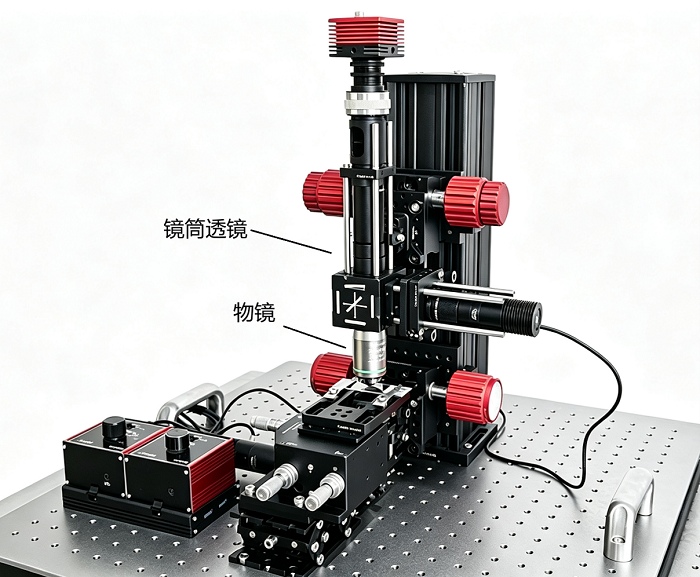

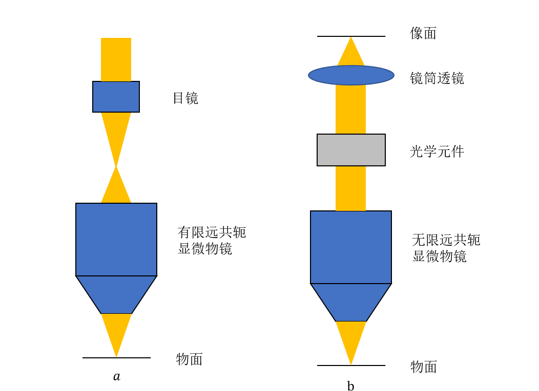

形象地说：有限远物镜 = 自带全部答案（独立成像）；无限远物镜 = 只给一半答案 + 预留空白行（出射平行光 + 管镜填空）。

现代显微镜光学系统普遍采用无限远设计的原因是因为“中间那段平行光”为光学附件的插入提供了极大自由——DIC棱镜、荧光滤光片、偏振器等可以随意放入这段平行光路中，而不会改变焦点位置或引入像差——这是有限远系统无法实现的。

镜筒透镜/Tube Lens与无限远物镜搭配使用的技术说明

镜筒透镜的出现，源于传统显微镜物镜光学系统的一个长期痛点。

显微镜物镜传统有限远系统的局限：在19世纪，英国皇家显微镜学会将显微镜的机械筒长标准化为160毫米。在传统的有限远光学系统中，物镜直接将光线聚焦到目镜前方的中间像面，物镜安装定位面与目镜安装定位面之间的距离是固定的。

这套系统存在一个致命缺陷：当需要在光路中添加光学附件时（如DIC棱镜、偏振器、荧光滤光片等），有效筒长会被改变，引入球差和色差，导致成像质量下降。虽然可以通过额外光学元件进行补偿，但代价是光强度减弱或放大倍率改变。

这个问题随着显微技术的进步愈发突出——DIC、荧光、偏光等对比方法都需要在光路中插入特殊光学元件，有限远系统的局限性成为瓶颈。

无限远光学系统的革命

20世纪30年代，德国显微镜制造商Reichert开始尝试无限远校正光学系统，随后徕卡、蔡司等公司跟进，但这项技术直到1980年代才成为行业标配。

无限远光学系统的核心设计是：物镜将标本图像投射到无限远处，从物镜出射的光线不再是汇聚光，而是平行光。来自标本中心点的光线平行于光轴；来自标本边缘点的光线也彼此平行，但不与光轴平行。

这时就需要一个额外透镜来捕捉这些平行光并将它们聚焦成像——这个透镜就是镜筒透镜（Tube Lens）。镜筒透镜实现“无限远空间”，允许自由插入光学附件

物镜与镜筒透镜之间的区域被称为“无限远空间”（Infinity Space）。由于这段光路中传播的是平行光，DIC棱镜、偏振器、二向色镜、荧光滤光片等光学元件可以随意插入其中，而不会改变成像比例、焦点位置或引入像差。

保持齐焦性（Parfocality）

在无限远系统中，即使光路中增加了光学附件，不同倍率物镜之间切换时依然保持齐焦，无需重新调焦。

实现多对比方法联合成像由于无限远空间中插入光学元件不影响放大倍率，用户可以同时对同一标本进行DIC和荧光成像，便于对比分析。

镜筒透镜的技术要点

不同厂商的镜筒透镜焦距不同，互不兼容。在无限远系统中，显微镜的总放大倍率由管镜焦距与物镜标称倍率的比值决定：

实际放大倍率 = 物镜标称倍率×管镜焦距/200mm

各主流显微镜厂商采用了不同的镜筒透镜基准焦距：

混用不同厂商的无限远物镜与镜筒透镜会导致放大倍率错误和严重的横向色差，因为各厂商的无限远光学系统均为专有设计，互不兼容。

长焦距的优势：尼康在其CFI60系统中选择了200mm焦距的镜筒透镜。更长的焦距使离轴光线的角度更小，光线的偏移量更小，因此DIC棱镜、相位环、二向色镜等附件的工作效率更高，同时允许物镜与镜筒透镜之间的距离更大，提升系统灵活性。
