作者：肖zy 时间：2026-06-30
本文档说明 LDP‑V 系列短脉冲驱动器（本文举例LDP-V 50-100）、PLCS‑21 脉冲控制模块、PLB‑21 手持操作终端的组合安装、接线、参数设置及安全操作流程。
适用型号：LDP‑V 50‑100 / 80‑100 / 240‑100、PLCS‑21、PLB‑21（PicoLAS）。
系统作用
LDP‑V：核心驱动器，输出高电流短脉冲。根据型号不同，峰值电流可达50A、80A或240A，脉宽范围覆盖1ns–10μs（视型号），用于驱动激光二极管。
PLCS‑21：脉冲信号发生器插在LDP‑V脉冲驱动器上，提供数字脉冲发生器+RS‑232/USB通信，使LDP‑V可被PLB‑21或电脑控制。
PLB‑21：手持人机界面，用于本地参数设置、启停、监控，无需电脑即可操作整套系统。
重要：三者必须按LDP‑V→PLCS‑21→PLB‑21顺序组合，PLB‑21不能直接接LDP‑V。
安全须知（必读！）
激光安全：系统驱动高功率激光二极管，操作时必须佩戴对应波长激光护目镜，避免直射或反射光进入眼睛。
高压/大电流风险：LDP‑V内部含高压（最高100V）、脉冲电流可达数百安培，严禁带电开盖、严禁热插拔激光二极管。
上电顺序铁律：先接负载→再接控制→最后上电；断电顺序相反：先断电→再拆控制→最后拆负载。
散热要求：LDP‑V必须安装在散热底座/水冷板上，否则过热会烧毁驱动器或激光二极管。

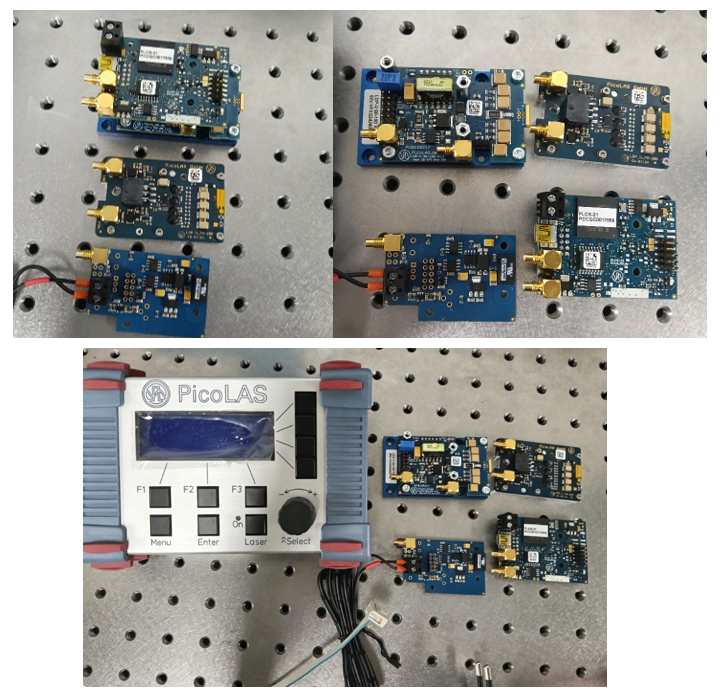

PicoLASLDP-V50-100系统组成与接口说明
组件清单
LDP‑V脉冲驱动器（如50‑100）×1，PLCS‑21脉冲信号发生器×1，PLB‑21手持终端×1，15–24VDC电源（≥3A）×1，激光二极管（LD）×1，配套连接线（SMB/SMA监控线、PLB‑21串口线）
LDP‑V关键接口
LD+/LD−：激光二极管正负极（必须断电接线）；PWR（15–24VDC）：主电源输入；GND：系统地（必须可靠接地）；Monitor（SMB或SMA，请以实物为准）：电流/功率监测输出（接示波器）；Trigger（SMA）：外部触发输入（可选）
PLCS‑21接口
底部金手指：插入LDP‑V顶部插槽，用3×M3螺丝固定；RS‑232/USB：接PLB‑21或电脑；TriggerOut：同步触发输出（可选）
PLB‑21按键（常用）
Laser：激光使能开关（ON/OFF）；Menu：进入菜单；Enter：确认/进入子菜单；R1–R4：选择参数行；旋钮（Jogdial）：修改数值、切换选项
机械安装
将LDP‑V固定在绝缘、平整、散热良好的底板上（推荐铝散热板），拧紧固定螺丝；将PLCS‑21脉冲信号发生器对准LDP‑V顶部插槽平稳插入，务必插紧，然后用3颗M3螺丝固定，防止松动；将整套组件放置在干燥、无尘、通风环境，远离水源、强电磁干扰。
LDP‑V操作说明接线步骤（严格按顺序）
第一步：接激光二极管（LD）
确认所有电源断开。
将LD的正极接LD+、负极接LD−，严禁反接（瞬间烧毁LD）。
接线必须牢固、无松动，建议使用耐高温、低电感双绞线或屏蔽线，长度尽量短（减少电感）。
第二步：接PLCS‑21与PLB‑21
用专用串口线连接PLCS‑21的RS‑232口与PLB‑21。
如需电脑控制，可同时连接PLCS‑21的USB口至电脑（可选）。
第三步：接监测与触发（可选）
将LDP‑V的Monitor（SMB/SMA）接示波器，用于观察脉冲电流/波形。
外部触发信号接Trigger（SMA）（如需外同步）。
第四步：接主电源（最后一步）
确认所有接线无误、Laser开关处于OFF。
将15–24VDC电源正极接PWR、负极接GND。
电源上电，此时系统仅待机，无激光输出。
参数配置（PLB‑21操作）
开机与进入菜单
电源上电后，PLB‑21自动开机，显示系统版本与连接状态。
按Menu进入主菜单，常用参数在LaserSetup中。
关键参数设置（必须先设，再开激光）
|
参数 |
说明 |
设置方法 |
|
Imax（最大电流） |
依据激光二极管额定脉冲电流设定（如 LD 最大 40 A → 设 35–38 A，留余量） |
Menu → Laser Setup → Imax → 旋钮修改 → Enter |
|
Pulse Width（脉宽） |
典型范围 10 ns – 10 μs（具体见型号规格书） |
同上路径 |
|
Repetition Rate（重复频率） |
最大 2 MHz（视型号），不可超过 LD 占空比极限 |
同上 |
|
Uth（阈值电压） |
从激光二极管规格书获取的真实阈值电压 |
参照 LD 规格书输入 |
|
Umin（最小工作电压） |
设置值 = Uth + (0.5~1)V，用于保护 LD 不被弱电流损伤 |
Menu → Laser Setup → Umin |
|
Trigger Source（触发源） |
Internal（内部时钟）或 External（外部上升沿触发）。选 External 时需将信号接入 Trigger(SMA) |
Menu → Laser Setup → Trigger Source |
|
Calibration（校准） |
首次使用或更换 LD 后必须校准 |
Menu → Calibration → Start → 等待完成 |
监控信号换算（Monitor口）
Monitor输出通常为1V/10A或1V/100A（视型号）。
例：若规格为1V/100A，示波器测得0.5V→实际脉冲电流=0.5×100=50A。
请查阅具体型号手册确认比例系数。
占空比限制（重要！）
即使电流、脉宽、重复频率各自未超限，也必须满足：
脉宽×重复频率≤最大占空比（通常为2%~5%，见LD规格书）
超出占空比会迅速导致激光二极管过热烧毁。
开启激光
参数设置完成后，按Laser键→显示LaserON，激光输出。
观察示波器波形：脉冲平稳、无尖峰、无抖动为正常。
正常关机步骤
按Laser→LaserOFF，关闭激光输出。关闭15–24V主电源。等待2–3分钟（散热）。（如需拆卸）先拆电源→再拆PLB‑21/PLCS‑21→最后拆激光二极管。
LDP‑V操作说明常见问题与排查
|
现象 |
可能原因 |
解决方法 |
|
PLB‑21 显示 “No Connection” |
PLCS‑21 未插紧 / 螺丝松动 / 串口线损坏 |
检查插接并固定螺丝，更换串口线 |
|
开启 Laser 后无激光输出 |
Imax 为 0 / LD 反接或松动 / 电源电压低 |
检查 Imax 设置、LD 接线、电源电压 |
|
激光二极管快速发热 / 烧毁 |
Imax 过高 / 反接 / 散热不良 / 占空比超限 |
立即断电，核对参数、接线、散热、占空比公式 |
|
脉冲波形抖动 / 尖峰 |
接线过长、电感过大，或未使用低电感双绞线/屏蔽线，接地不良 |
缩短导线，改用双绞线或屏蔽线，加强系统接地 |
|
外部触发无效 |
Trigger Source 未设为 External；触发信号电平/极性不对 |
菜单中设为 External；检查触发信号（通常为 3.3V/5V 上升沿） |
维护与保养
定期检查：每月检查接线是否松动、螺丝是否紧固。
散热清洁：每3个月清理LDP‑V散热板灰尘，保证散热效率。
存放：长期不用时，拆下激光二极管单独存放，系统断电并防尘覆盖。
