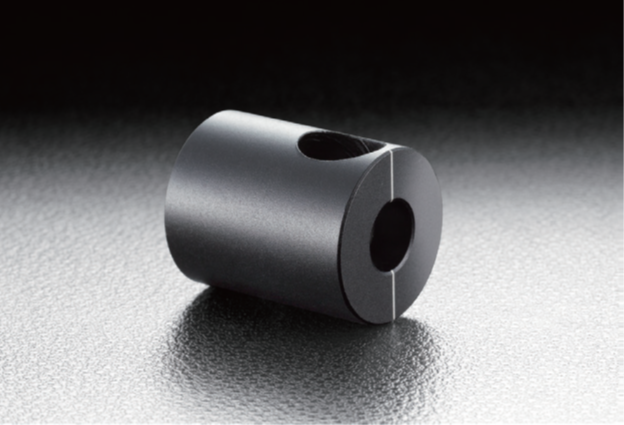

Optosigma格兰激光棱镜GLPB2系列是可用于高功率激光的偏光器件，激光损伤阈值高。透过损失小，可以得到5×10－5以下的消光比。可提供材料为方解石的，用于可见光和红外波段的系列，以及材料为α-BBO的，用于紫外波段的两个系列产品。2个棱镜之间有一个微小的空气隙（不是粘结结构），所以没有粘接剂的吸收，和因此引起的激光损伤阈值的下降。格兰激光棱镜安置在金属框架中。没有透过棱镜的光束成分将通过框架上的逃避窗口发散。金属框架上有2个逃避窗口。可自由变换入射/出射光的方向而不影响使用。表面镀了单层防反射膜，透过率好。
Optosigma格兰激光偏振棱镜产品信息
-可提供可用于高功率激光的格兰泰勒棱镜（GYPB/GYPC)，以及沃拉斯顿棱镜(WPPB/WPPC)。
-承接无光学膜，或镀对应指定波长的防反射膜的订制产品。详情请咨询。
西格玛光机格兰激光偏振器GLPB2系列注意事项：
-改变入射角，其透过光的消光比会随之变化。
Optosigma格兰激光偏振器/格兰激光偏振棱镜共同参数指标：
|
指标项 |
参数说明 |
|
材料 |
α-BBO |
|
光轴偏移 |
< 3′（3 角分） |
|
波面精度 |
λ/4 |
|
光学膜 |
MgF₂单层防反射膜 |
|
激光损伤阈值 |
2 J/cm²（脉冲宽 10 ns） |
|
表面质量 |
20-10（划痕 - 麻点标准） |
|
外框材料 |
铝合金，表面处理：黑色氧化 |
西格玛光机α-BBO材料格兰激光晶体偏振棱镜GLPB2系列参数表
|
型号 |
适用波长 |
消光比 |
φA |
φD×L |
|
GLPB2-06-29SN-2/3 |
200～270nm |
＜5×10-6 |
φ6mm |
φ15x29mm |
|
GLPB2-08-31SN-2/3 |
200～270nm |
＜5×10-6 |
φ8mm |
φ25.4x31mm |
|
GLPB2-10-31SN-2/3 |
200～270nm |
＜5×10-6 |
φ10mm |
φ25.4x31mm |
|
GLPB2-15-38.6SN-2/3 |
200～270nm |
＜5×10-6 |
φ15mm |
φ30x38.6mm |
|
GLPB2-20-48.9SN-2/3 |
200～270nm |
＜5×10-6 |
φ20mm |
φ38x48.9mm |
|
GLPB2-06-25SN-3/7 |
300～700nm |
＜5×10-6 |
φ6mm |
φ15x25mm |
|
GLPB2-08-25SN-3/7 |
300～700nm |
＜5×10-6 |
φ8mm |
φ25.4x25mm |
|
GLPB2-10-26SN-3/7 |
300～700nm |
＜5×10-6 |
φ10mm |
φ25.4x26mm |
|
GLPB2-15-33.4SN-3/7 |
300～700nm |
＜5×10-6 |
φ15mm |
φ30x33.4mm |
|
GLPB2-20-43.6SN-3/7 |
300～700nm |
＜5×10-6 |
φ20mm |
φ38x43.6mm |
|
GLPB2-06-23SN-7/30 |
700～3000nm |
＜5×10-6 |
φ6mm |
φ15x23mm |
|
GLPB2-08-24.7SN-7/30 |
700～3000nm |
＜5×10-6 |
φ8mm |
φ25.4x24.7mm |
|
GLPB2-10-25.9SN-7/30 |
700～3000nm |
＜5×10-6 |
φ10mm |
φ25.4x25.9mm |
|
GLPB2-15-33SN-7/30 |
700～3000nm |
＜5×10-6 |
φ15mm |
φ30x33mm |
|
GLPB2-20-43.6SN-7/30 |
700～3000nm |
＜5×10-6 |
φ20mm |
φ38x43.6mm |

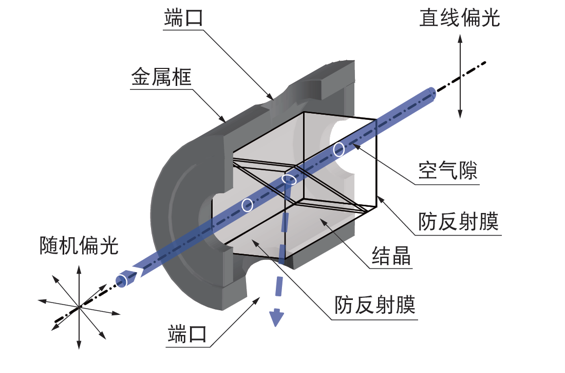

西格玛光机格兰激光偏振棱镜/格兰激光晶体偏振棱镜功能说明图：

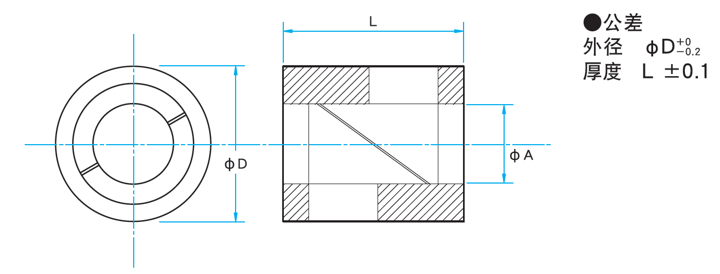

西格玛光机格兰激光晶体偏振棱镜外形图：
