作者：韦bq 时间：2025-12-12
德国Gitterwerk透射光栅具备多种波长标准品，其中本文主要为1030nm光栅库存表，可提供不同尺寸的透射光栅。该1030nm的透射衍射光栅相比市场激光功率提高约20%，该1030nm传输光栅可应用于几乎所有的工业领域或科学领域。飞秒压缩光栅尺寸波长范围宽度14.3-133mm、高度10-50mm、厚度3mm或6.35mm，测量效率≥97.5%-99.0%。其中1030nm波长光栅适合脉冲压缩、合束以及啁啾脉冲放大，1030nm传输光栅常用于汽车或电动汽车，光伏，半导体等行业。此外飞秒压缩光栅/透射衍射光栅在生命科学与医疗技术，光谱学，材料加工领域都有作用。
除了1030nm光栅库存表外，我司还提供额外波长的德国Gitterwerk透射光栅型号汇总，如800nm，980nm、1064nm与1550nm的透射衍射光栅。欢迎在产品列表查询对应波长的光栅型号汇总。

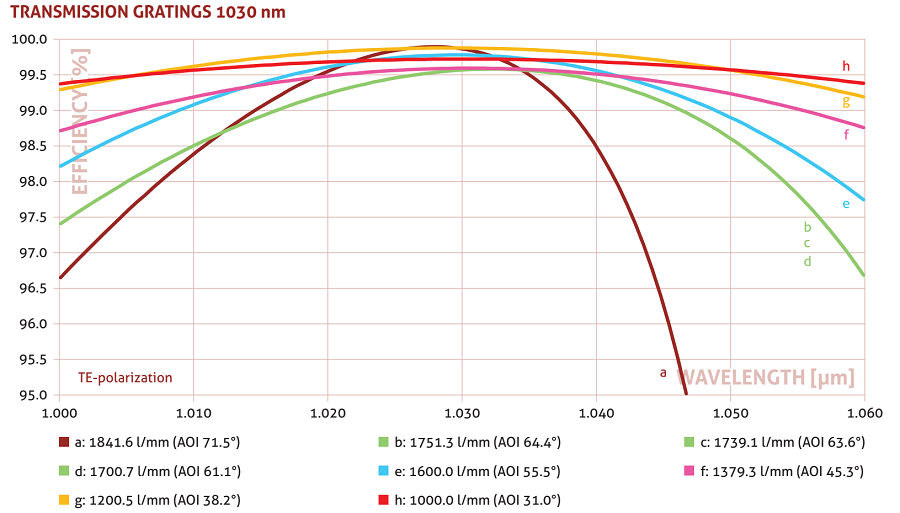

上图为针对中心波长1030nm飞秒压缩光栅在TE偏振光下的理论衍射效率，由图可知Gitterwerk的1030nm传输光栅在目标波长1030nm附近，可以实现接近100%的极高衍射效率。
德国Gitterwerk透射光栅型号汇总，1030nm光栅库存表：
|
波长(nm) |
产品编号 |
光栅周期(nm) |
偏振 |
宽度[mm] |
高度[mm] |
厚度[mm] |
测量效率 |
库存 |
|
1030 |
1072_14.3x11_6.35_N |
543(1841.6 L/mm) |
TE(S) |
16.3 |
13 |
6.35 |
≥97.5% |
1 |
|
1030 |
1072_14.3x11_6.35_H |
543(1841.6 L/mm) |
TE(S) |
16.3 |
13 |
6.35 |
≥98.5% |
4 |
|
1030 |
1072_14.3x11_6.35_X |
543(1841.6 L/mm) |
TE(S) |
16.3 |
13 |
6.35 |
≥99.0% |
27 |
|
1030 |
1072_29x10_3_H |
543(1841.6 L/mm) |
TE(S) |
31 |
12 |
3 |
≥98.5% |
2 |
|
1030 |
1072_29x10_3_X |
543(1841.6 L/mm) |
TE(S) |
31 |
12 |
3 |
≥99.0% |
6 |
|
1030 |
1072_45x8_6.35_X |
543(1841.6 L/mm) |
TE(S) |
47 |
10 |
6.35 |
≥99.0% |
2 |
|
1030 |
1072_22.5x22.5_6.35_N |
543(1841.6 L/mm) |
TE(S) |
24.5 |
24.5 |
6.35 |
≥97.5% |
1 |
|
1030 |
1072_22.5x22.5_6.35_H |
543(1841.6 L/mm) |
TE(S) |
24.5 |
24.5 |
6.35 |
≥98.5% |
1 |
|
1030 |
1072_22.5x22.5_6.35_X |
543(1841.6 L/mm) |
TE(S) |
24.5 |
24.5 |
6.35 |
≥99.0% |
1 |
|
1030 |
1072_33x18_6.35_N |
543(1841.6 L/mm) |
TE(S) |
35 |
20 |
6.35 |
≥97.5% |
1 |
|
1030 |
1072_30x20_6.35_X |
543(1841.6 L/mm) |
TE(S) |
32 |
22 |
6.35 |
≥99.0% |
2 |
|
1030 |
1072_70x10_3_N |
543(1841.6 L/mm) |
TE(S) |
72 |
12 |
3 |
≥97.5% |
1 |
|
1030 |
1072_70x10_3_H |
543(1841.6 L/mm) |
TE(S) |
72 |
12 |
3 |
≥98.5% |
1 |
|
1030 |
1072_46x18_6.35_N |
543(1841.6 L/mm) |
TE(S) |
48 |
20 |
6.35 |
≥97.5% |
1 |
|
1030 |
1072_55x17_6.35_L |
543(1841.6 L/mm) |
TE(S) |
57 |
19 |
6.35 |
≥97.3% |
1 |
|
1030 |
1072_40x20_6.35_X |
543(1841.6 L/mm) |
TE(S) |
42 |
22 |
6.35 |
≥99.0% |
5 |
|
1030 |
1072_44x22_6.35_H |
543(1841.6 L/mm) |
TE(S) |
46 |
24 |
6.35 |
≥98.5% |
1 |
|
1030 |
1072_44x22_6.35_X |
543(1841.6 L/mm) |
TE(S) |
46 |
24 |
6.35 |
≥99.0% |
2 |
|
1030 |
1072_48x48_6.35_H |
543(1841.6 L/mm) |
TE(S) |
50 |
50 |
6.35 |
≥98.5% |
1 |
|
1030 |
1072_103x22_6.35_X |
543(1841.6 L/mm) |
TE(S) |
105 |
24 |
6.35 |
≥99.0% |
1 |
|
1030 |
1249_30x30_6.35_X |
571(1751.3 L/mm) |
TE(S) |
32 |
32 |
6.35 |
≥99.0% |
1 |
|
1030 |
1249_79x22_6.35_N |
571(1751.3 L/mm) |
TE(S) |
81 |
24 |
6.35 |
≥97.5% |
1 |
|
1030 |
1249_50x40_3_H |
571(1751.3 L/mm) |
TE(S) |
52 |
42 |
3 |
≥98.5% |
1 |
|
1030 |
1249_118x18_6.35_X |
571(1751.3 L/mm) |
TE(S) |
120 |
20 |
6.35 |
≥99.0% |
2 |
|
1030 |
1249_80x38_6.35_H |
571(1751.3 L/mm) |
TE(S) |
82 |
40 |
6.35 |
≥98.5% |
1 |
|
1030 |
1249_80x38_6.35_X |
571(1751.3 L/mm) |
TE(S) |
82 |
40 |
6.35 |
≥99.0% |
1 |
|
1030 |
1708_63x65_6.35_H |
571(1751.3 L/mm) |
TE(S) |
65 |
67 |
6.35 |
≥98.5% |
1 |
|
1030 |
1070_27x10_6.35_N |
575(1739.1 L/mm) |
TE(S) |
29 |
12 |
6.35 |
≥97.5% |
2 |
|
1030 |
1070_21x13_3_H |
575(1739.1 L/mm) |
TE(S) |
23 |
15 |
3 |
≥98.5% |
1 |
|
1030 |
1070_25x10.9_6.35_H |
575(1739.1 L/mm) |
TE(S) |
27 |
12.9 |
6.35 |
≥98.5% |
1 |
|
1030 |
1070_25x10.9_6.35_X |
575(1739.1 L/mm) |
TE(S) |
27 |
12.9 |
6.35 |
≥99.0% |
2 |
|
1030 |
1366_14x23_3_H |
575(1739.1 L/mm) |
TE(S) |
16 |
25 |
3 |
≥98.5% |
1 |
|
1030 |
1070_31x15_6.35_N |
575(1739.1 L/mm) |
TE(S) |
33 |
17 |
6.35 |
≥97.5% |
1 |
|
1030 |
1070_28x18_6.35_N |
575(1739.1 L/mm) |
TE(S) |
30 |
20 |
6.35 |
≥97.5% |
3 |
|
1030 |
1070_31x13.8_6.35_X |
575(1739.1 L/mm) |
TE(S) |
33 |
15.8 |
6.35 |
≥99.0% |
2 |
|
1030 |
1070_28x18_6.35_X |
575(1739.1 L/mm) |
TE(S) |
30 |
20 |
6.35 |
≥99.0% |
15 |
|
1030 |
1070_33x18_3_H |
575(1739.1 L/mm) |
TE(S) |
35 |
20 |
3 |
≥98.5% |
1 |
|
1030 |
1070_33x18_3_X |
575(1739.1 L/mm) |
TE(S) |
35 |
20 |
3 |
≥99.0% |
2 |
|
1030 |
1070_28x23_6.35_X |
575(1739.1 L/mm) |
TE(S) |
30 |
25 |
6.35 |
≥99.0% |
1 |
|
1030 |
1070_74x10_6.35_N |
575(1739.1 L/mm) |
TE(S) |
76 |
12 |
6.35 |
≥97.5% |
1 |
|
1030 |
1070_63x13_3_N |
575(1739.1 L/mm) |
TE(S) |
65 |
15 |
3 |
≥97.5% |
1 |
|
1030 |
1070_31x24_6.35_X |
575(1739.1 L/mm) |
TE(S) |
33 |
26 |
6.35 |
≥99.0% |
2 |
|
1030 |
1070_74x10_6.35_X |
575(1739.1 L/mm) |
TE(S) |
76 |
12 |
6.35 |
≥99.0% |
1 |
|
1030 |
1070_90x10_6.35_X |
575(1739.1 L/mm) |
TE(S) |
92 |
12 |
6.35 |
≥99.0% |
1 |
|
1030 |
1366_38x33_3_N |
575(1739.1 L/mm) |
TE(S) |
40 |
35 |
3 |
≥97.5% |
2 |
|
1030 |
1366_38x33_3_H |
575(1739.1 L/mm) |
TE(S) |
40 |
35 |
3 |
≥98.5% |
1 |
|
1030 |
1070_98x13_6.35_X |
575(1739.1 L/mm) |
TE(S) |
100 |
15 |
6.35 |
≥99.0% |
3 |
|
1030 |
1070_98x13_6.35_X |
575(1739.1 L/mm) |
TE(S) |
100 |
15 |
6.35 |
≥99.0% |
2 |
|
1030 |
1070_108x13.8_6.35_X |
575(1739.1 L/mm) |
TE(S) |
110 |
15.8 |
6.35 |
≥99.0% |
1 |
|
1030 |
1070_98x18_6.35_X |
575(1739.1 L/mm) |
TE(S) |
100 |
20 |
6.35 |
≥99.0% |
1 |
|
1030 |
1070_108x17_6.35_X |
575(1739.1 L/mm) |
TE(S) |
110 |
19 |
6.35 |
≥99.0% |
2 |
|
1030 |
1070_118x26_6.35_X |
575(1739.1 L/mm) |
TE(S) |
120 |
28 |
6.35 |
≥99.0% |
1 |
|
1030 |
1070_128x28_6.35_X |
575(1739.1 L/mm) |
TE(S) |
130 |
30 |
6.35 |
≥99.0% |
1 |
|
1030 |
1125_31x13.8_6.35_N |
588(1700.7 L/mm) |
TE(S) |
33 |
15.8 |
6.35 |
≥97.5% |
11 |
|
1030 |
1125_31x13.8_6.35_H |
588(1700.7 L/mm) |
TE(S) |
33 |
15.8 |
6.35 |
≥98.5% |
11 |
|
1030 |
1125_31x13.8_6.35_X |
588(1700.7 L/mm) |
TE(S) |
33 |
15.8 |
6.35 |
≥99.0% |
7 |
|
1030 |
1125_74x10_6.35_H |
588(1700.7 L/mm) |
TE(S) |
76 |
12 |
6.35 |
≥98.5% |
1 |
|
1030 |
1125_31x24_6.35_X |
588(1700.7 L/mm) |
TE(S) |
33 |
26 |
6.35 |
≥99.0% |
5 |
|
1030 |
1125_30x30_6.35_H |
588(1700.7 L/mm) |
TE(S) |
32 |
32 |
6.35 |
≥98.5% |
1 |
|
1030 |
1125_63x18_6.35_N |
588(1700.7 L/mm) |
TE(S) |
65 |
20 |
6.35 |
≥97.5% |
1 |
|
1030 |
1125_51x51_6.35_X |
588(1700.7 L/mm) |
TE(S) |
53 |
53 |
6.35 |
≥99.0% |
1 |
|
1030 |
1357_28x18_6.35_N |
625(1600.0 L/mm) |
TE(S) |
30 |
20 |
6.35 |
≥97.5% |
1 |
|
1030 |
1357_42x26_6.35_N |
625(1600.0 L/mm) |
TE(S) |
44 |
28 |
6.35 |
≥97.5% |
1 |
|
1030 |
1357_39x28_6.35_H |
625(1600.0 L/mm) |
TE(S) |
41 |
30 |
6.35 |
≥98.5% |
1 |
|
1030 |
1357_98x15.5_6.35_X |
625(1600.0 L/mm) |
TE(S) |
100 |
17.5 |
6.35 |
≥99.0% |
2 |
|
1030 |
1357_98x18_6.35_H |
625(1600.0 L/mm) |
TE(S) |
100 |
20 |
6.35 |
≥98.5% |
1 |
|
1030 |
1357_128x28_6.35_X |
625(1600.0 L/mm) |
TE(S) |
130 |
30 |
6.35 |
≥99.0% |
1 |
|
1030 |
1516_63x31_6.35_H |
725(1379.3 L/mm) |
TE(S) |
65 |
33 |
6.35 |
≥98.5% |
1 |
|
1030 |
1158_12x8_6.35_X |
1000(1000.0 L/mm) |
TE(S) |
14 |
10 |
6.35 |
≥99.0% |
7 |
|
1030 |
1594_15x13_3_N |
1000(1000.0 L/mm) |
TM(P) |
17 |
15 |
3 |
≥97.5% |
14 |
|
1030 |
1594_15x13_3_H |
1000(1000.0 L/mm) |
TM(P) |
17 |
15 |
3 |
≥98.5% |
2 |
|
1030 |
1158_18x11_6.35_X |
1000(1000.0 L/mm) |
TE(S) |
20 |
13 |
6.35 |
≥99.0% |
1 |
|
1030 |
1158_30x13_6.35_X |
1000(1000.0 L/mm) |
TE(S) |
32 |
15 |
6.35 |
≥99.0% |
1 |
|
1030 |
1158_28x18_3_N |
1000(1000.0 L/mm) |
TM(P) |
30 |
20 |
3 |
≥97.5% |
1 |
|
1030 |
1594_28x24.4_3_L |
1000(1000.0 L/mm) |
TE(S) |
30 |
26.4 |
3 |
≥97% |
1 |
|
1030 |
1601_28.5x24_3_H |
1000(1000.0 L/mm) |
TE(S) |
30.5 |
26 |
3 |
≥98.5% |
3 |
|
1030 |
1158_28x24.4_3_H |
1000(1000.0 L/mm) |
TE(S) |
30 |
26.4 |
3 |
≥98.5% |
1 |
|
1030 |
1158_42x28_6.35_X |
1000(1000.0 L/mm) |
TE(S) |
44 |
30 |
6.35 |
≥99.0% |
1 |
|
1030 |
1158_48x48_3_H |
1000(1000.0 L/mm) |
TE(S) |
50 |
50 |
3 |
≥98.5% |
2 |
|
1030 |
1158_57x41_3_H |
1000(1000.0 L/mm) |
TE(S) |
59 |
43 |
3 |
≥98.5% |
2 |
