TMC隔振台对比同类产品的9个优势

作者: 时间:2021-10-12

美国TMC属于AMETEK集团旗下一个业务单元,主营产品为光学隔震平台,隔振台,TMC的产品使用一般为先进的垂直集成制造工厂设计和生产商,在业内享有名气,吸引很多同行都有仿照TMC的产品来做,同时价格比TMC低,那么TMC隔振台和仿照TMC的厂商所制造的产品有何不同呢?

1、TMC铁磁性台面的侧壁是阻尼的冷压成型钢,厚度是2mm,阻尼采用宽带阻尼器实现,这种阻尼方式与核心是分离的,不会引入磁滞及蠕变,也不会降低台面的刚性,TMC宽带阻尼技术是光学平台目前为止的较佳解决方案。其他采用可调谐阻尼器的厂家所提供的产品只能在分立频率点上有效。结构本身共振频率却不是分立的,因此不会消除反而会由于可调谐阻尼器的加入将共振分成了两种。台面的表面、核心单元、侧壁及阻尼器全都采用钢材料,整体热扩散系数是一样的。因此,即使在温度多次变化循环的情况下,TMC平台都是作为一个整体膨胀或收缩,确保其结构整体性,防止长期内部压力聚集。而同行厂商为了降低成本,往往采用的是吸湿性颗粒板,这种颗粒板无法提供钢材带来的结构完整性


2、TMC CleanTop不锈钢杯状结构可以提供完整的不锈钢屏障,使得台面对服饰材料完全免疫,甚至最具腐蚀性的液体重复溅洒都没有影响。TMC CleanTop设计无需加大核心单元尺寸,因为CleanTop杯状结构是圆柱状的,TMC的平均核心尺寸是3cm2,相比模塑腔设计尺寸小了至少50%,保证了最高的刚性和最大的核心-表面粘合区域,CleanTop通过两层粘合实现了防溅射核心孔:台面上表面与核心孔,核心孔与台面下表面。而模仿TMC的厂家会加上第三层粘合采用模塑腔,形状是锥形,严重降低结构阻尼。


3、TMC安装孔正对蜂窝空核心(这一特色是CleanTop固有的特色,其他平台设计不一定有)。这保证了核心不会受到之后的钻孔、上螺纹加工过程的损害,保证了结构完整性,使得安装螺丝可以无障碍的旋入底部。TMC台面的每个孔都是导螺杆式螺纹,目前已知的最精密的螺纹钻法,而且无插入物。如果采用插入物方式,台面上表面会由于插入物被压入较小尺寸孔而引起变形。TMC蜂窝式核心采用0.25mm厚的钢材,经加工硬化及电镀来达到耐用、抗腐蚀的效果。钢材蜂窝结构时光学平台的理想材料,因为钢材的杨氏模量是铝材的三倍。


4、TMC蜂窝核心是闭合的单元结构,基本单元尺寸3cm2,核心密度为300kg/m3,比市面上其他供应商提供的产品大多了。加上侧壁及阻尼器,有效的核心密度可达18-20(16 lb/ft3)


5、TMC台面的核心孔、上下表面及侧壁都是通过专门配置的高强度环氧树脂进行真正永久性的粘结,无粘弹性蠕变及磁滞。最终粘结好的平台孔整体杨氏模量为275,000 psi (19,300 kg/cm2)


6、TMC采用超净技术对机械表面进行清洁,其清洁度可以达到无菌水平。这保证了超净的螺纹孔及优异的环氧树脂粘合。而且,超净清洗室位于清洁装修建筑的入口处,清洁台面根本不会见到工业加工环境。在CleanTop设计生产线上,经过了清洁过程之后,不会再有任何机械加工、研磨、打磨过程。而其他仿造的厂商,为了防止过量的环氧树脂被挤进塑料杯内,仿冒设计者会选择在上表面与塑料层之间仅仅采用最薄的环氧树脂层。这一薄层在粘合过程中会产生空气间隙,严重降低粘合度。


7、TMC台面上表界面为轻磨砂面,并带有轻轨道模式以去除毛边并提供不闪耀无反射的界面,且不会引入内部压力,TMC平台上表面在精密花岗岩平板上经过伸张整平、应力消除及高压粘结处理之后,不会再进行研磨过程,避免热力及压力的影响。最终台面孔阵列区域的平整度在±0.13mm内。

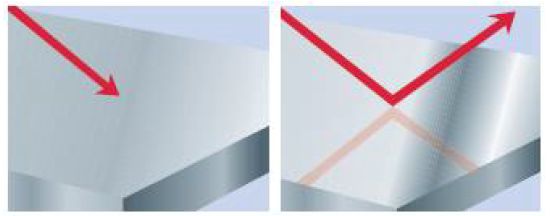

TMC上表面图(左)及其他品牌设计的经研磨之后的上表面图(右)

TMC无反射台面 其他的仿做品牌经研磨过的表界面会产生反射及闪耀



8、TMC台面的标准安装孔的螺纹规格是1/4-20或者M6。也可定制错列孔。用户自定义的孔模式,包括用于线缆的大通孔等,通过我们拥有多种2000W的激光器的加工中心都是可以轻松得到的。



9、TMC台面的直接粘结技术提高了核心单元对外部环境的导热性,减少了台面的热池弛豫时间。
