激光模式转换器,HERMITE-GAUSS模式转换

作者: 时间:2021-10-26

近轴亥姆霍兹方程的任意解可以表示为亥姆霍兹-高斯模式的组合(其振幅曲线在xy中可使用笛卡尔坐标分离)。激光模式转换器可以将激光TEM00模转为更高阶的Hermite-Gaussian模或者拉盖尔高斯模,得到不同模式的激光,且无需制作激光谐振腔。

我们所提供的激光模式转换器都是熔融石英材质,这些相位板在表面上有一个物理台阶,其高度与π/2的相移相应。光路的这种差异导致阶梯区域的破坏性干扰,并导致光束轮廓的零强度。


一、vortex激光模式转换器

德国vortex的基模和高阶模转换器由耐腐蚀的熔融石英制成,可完美应用于高能和脉冲激光系统。一般采用多阶刻蚀,精度最高可达±2nm。拉盖尔高斯模是傍轴情况下波动方程在柱坐标下的解,是圆形镜光学谐振腔的本征模。与厄米高斯模的区别是采取的坐标系不同,得到不同的强度及相位分布。

如图为应用模式转换器后计算出的光束轮廓,是正弦拉盖尔模p0I值为123时的强度分布。

标准型号列表

波长

尺寸(mm

TEMpl

材料

镀膜/透过率

532nm

11x11x2.5 mm

0102030405060708016

熔融石英

/ 93.14%

780nm

11x11x2.5 mm

0102030405060708016

熔融石英

/ 93.33%

532nm

22x22x2.5 mm

0102030405060708

熔融石英

/ 93.14%

780nm

22x22x2.5 mm

0102030405060708

熔融石英

/ 93.33%


二、holoor激光模式转换器

Holoor的激光模式转换器也是有熔融石英材质加工而成,且双面镀增透膜,透过率接近100%

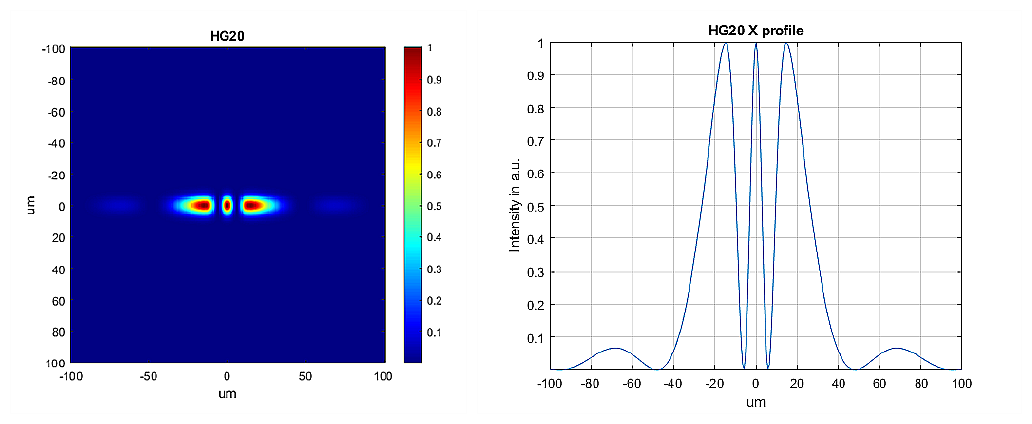

目前可提供的标准型号包含TEM01TEM10TEM11TEM02TEM20TEM12TEM21TEM22。每个模式 HG lm 由两个索引 l & m 表示,分别代表 x y 方向的模式数量。

为了获得高质量的性能,激光输出应该是单模(TEM00),M2<1.3。如果M2较大,可通过在激光器和DOE透镜组件之间插入一个空间滤波器来降低M2值。光束路径上的所有光学器件都应该是高质量的,即具有较低的不规则度,以避免引入会降低衍射相位元件性能的波前误差。

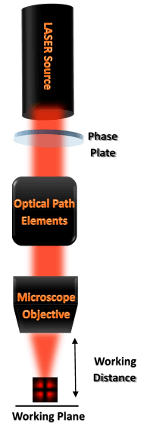

此外,holoor还提供π相位板,即中心为 π 相的相位元件。此元件可增加焦深,在光学镊子\捕获方面有着很好的应用。下图为常见的模式转换器光路设置,

除了上述提到的几种,还可以提供基模和高阶模转换的定制服务,比如HG30模式等,感兴趣的客户可以联系我们工程师详细咨询。
