Dataray衰减片的应用与选择

作者: 时间:2022-01-11

我们所有的衰减片都可以安装或不安装到光斑分析仪上。如果有必要,我们有适配器,可以将不同的支架与不同的系统相匹配。任何给定滤光片的ND值都是指它的光密度。滤光片的光密度(OD)是根据传输总功率的百分比来定义的:

透射率=10-OD

滤光片支架有颜色编码,以使OD值易于识别(见图1)。给出的ND值是一个一般的指导原则。具体的ND值随着波长的变化而变化。

型号

ND0.5

ND1

ND2

ND3

ND4

ND5

颜色

紫色

蓝色

红色

绿色

黑色

银灰色

表中显示为ND1,ND2,ND3,ND4,ND5,ND0.5的颜色

如图所示:ND过滤器的颜色方案。为了方便您的使用,每个衰减片都有一块印有这些信息的磁铁。

Dataray滤光片外壳

DataRay目前提供4种不同外壳的Dataray衰减片。

ND滤光片是直径为0.875英寸的滤光片,安装在标准的C型支架上。这些滤光片可以直接与任何BladeCam型号和WinCamD型号(不包括WinCamD-IR-BB)连接。这些滤光片的倾斜度约为,以减少多重反射引起的边缘效应。NDL滤镜是1英寸的滤镜。这些滤镜的倾斜度约为,以减少边缘效应。NDL的螺纹类型是1.3"-20。这不是一个常见的螺纹类型,但NDL滤镜通常与适当的螺纹适配器包装在一起。MagND滤光片是我们定制的磁性滤光片,它与WinCamD-LCM模型相连接。每个滤光片的倾斜度是,而不是NDXL滤镜是用于TaperCamD-LCM2英寸滤镜。这些滤光片没有安装角度,但TaperCamD-LCM配备了一个适配器,可将整个滤光片支架倾斜

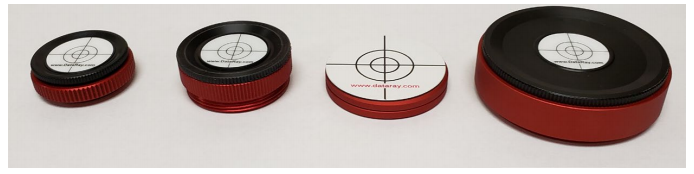

所有四个过滤器的外壳。从左到右。ND, NDL, MagND, NDXL

Dataray衰减片种类分为:吸收型ND衰减片,反射型紫外线衰减片,反射型红外衰减片

吸收型ND滤光片

Dataray滤光片中的吸收型ND衰减片是吸收性的,适用于可见光、近红外和TEL波长(350-1550纳米)。它们由各种类型的肖特玻璃组成,厚度不一。表1显示了每个未安装的滤光片的厚度和玻璃的类型。图3显示了这些滤光片的例子。这些吸收型ND衰减片(滤光片)的传输曲线见图4

产品名称

衰减目标(675nm

材料

常规厚度

宽度

ND-0.5-U

0.5

NG4

0.975mm

±0.05mm

ND-1-U

1

NG9

0.815mm

±0.05mm

ND-2-U

2

NG9

1.661mm

±0.05mm

ND-3-U

3

NG9

2.508mm

±0.05mm

ND-4-U

4

NG9

3.355mm

±0.05mm

ND-5-U

5

NG9

4.202mm

±0.05mm

1:滤光片的厚度及玻璃类型

3:左侧为ND外壳,右侧为c-mountMagND外壳

4:吸收式ND滤光片的传输曲线

反射型紫外线衰减片

我们的紫外线范围过滤器(190-355纳米)是反射性的,而不是吸收性的。能量不是被吸收到滤光片本身,而是将大部分光束以一定角度反射回来。反射的地方可以通过简单地转动过滤器来调整光束的指向。用户有责任确保反射光束的安全处理。请注意,由于其反射性质,不建议堆叠反射式ND衰减片,因为相邻滤光片之间的反射会在输出图像中造成干扰条纹。如图6右侧所示,这些滤光片的外壳上有金色带子的标记。滤光片的盖子上也有UV的标记。这些滤光片的传输曲线如图5所示。

5:反射型ND-UV滤光片的传输曲线


6:反射型紫外线和红外线滤光片的视觉差异

反射型红外衰减片

对于使用我们的WinCamD-IR-BBMIRFIR2-14微米)应用,我们推荐Dataray滤光片中的NDL-Ge滤波器。这些滤光片由锗基材上的金属合金涂层组成,通过吸收和反射的组合进行衰减。这种组合允许在一个极其广泛的波长范围内有一个相对平坦的传输。用户有责任确保安全处理反射光束。请注意,由于它们的反射性质,不建议将它们堆放在一起。反射型ND衰减片,因为相邻滤光片之间的反射会在输出图像中造成干扰条纹如图6左侧所示,这些滤光片的滤光片盖用Ge标记。这些滤光片的传输曲线如图7所示。


7:反射型红外ND滤光片的传输曲线

适配器和自定义过滤器

DataRay的NDL线程并不常见。我们出售从NDL螺纹转换到C型安装的适配器(ADAPTER-NDLEX-CM-IN, ADAPTER-CM-EX-NDL-IN)。如果你有一个特定的应用,需要一个定制的过滤器,我们可以把任何1英寸或0.875英寸的过滤器安装在我们的一个过滤器支架上,或者你可以购买空的过滤器支架。我们还可以为大多数Dataray滤光片类型采购非标准的ND值。

零件编号

几乎所有DataRay的相机系统都配备了几个ND滤光片。如果您需要订购额外的滤光片,请参考表2,了解订购滤光片时应使用的零件号。

裸片

ND

NDL

MagND

NDXL

可选ND参数

Absorbtive

ND-2-U

ND-2

NDL-2

MagND-2

NDXL-2

0.5,1,2,3,4,5

Reflective-UV

NDL-2-UV-U

N/A

NDL-2-UV

MagND-2-UV

N/A

1,2,3,4

Reflective-IR

NDL-2-Ge-U

N/A

NDL-2-Ge

N/A

N/A

1,2

Empty Holder

N/A

ND-H-2

NDL-H-2

MagND-H-2

NDXL-H-2



2:用于订购滤光片的部件号。ND值为2时给出的零件编号示例。
