dataray超级校准及慧尾消除技术HyperCal and CTE

作者: 时间:2022-01-25

当使用datarayCCD产品的时候,在图像数据中可能会出现“涂抹”或者彗星拖尾,这是由入射光通过金属传感器板泄漏到垂直传输寄存器引起的,这通常发生在短曝光时间、长波长或非正交光束入射。本文讨论了,光斑分析仪的慧尾消除方法以及dataray超级校准(HyperCal and CTE)功能的具体细节,包括慧尾消除技术的实现方式和使用时间。有关CCD传感器和彗尾效应的更多信息,请参阅SmearinCCD传感器。

执行方法:在光斑分析仪的慧尾消除技术(CET)和超级校准技术(HyperCal)都以相同的方式实现,使用背景背景减法技术从测量中去除不需要的背景图案。在实时数据采集期间,每16帧中采集1帧暗帧(暗帧就是曝光时间为最短的0时间的帧),并与之前的暗帧连续平均,平均达到5帧。在实时数据捕获期间,从每个完整曝光图像中减去这个不断更新的暗帧,以去除不需要的背景图案。这两个功能的用途不同,彗尾消除的目的是与DataRayCCD相机一起使用以校正上述彗尾,而超级校准技术可用于非CCD相机以减少任何图像中的固定模式噪声。

彗星尾部消除工具栏按钮在使用CCD设备时切换该功能。超级校准工具栏按钮在使用非CCD设备时切换该功能。根据设备类型,其中一个按钮将变为灰色且无法使用。

慧尾最小化:

以下是最小化现有彗尾的第一步:尽可能使用曝光时间大于10毫秒。始终使用曝光时间大于1毫秒。这需要使用更多衰减片。确保光线尽可能接近90°,这可以通过微调传感器垂直轴周围的角度。当然也可以将十字准线设置为45°以将测量的轮廓移离彗尾。

使用彗尾消除法:

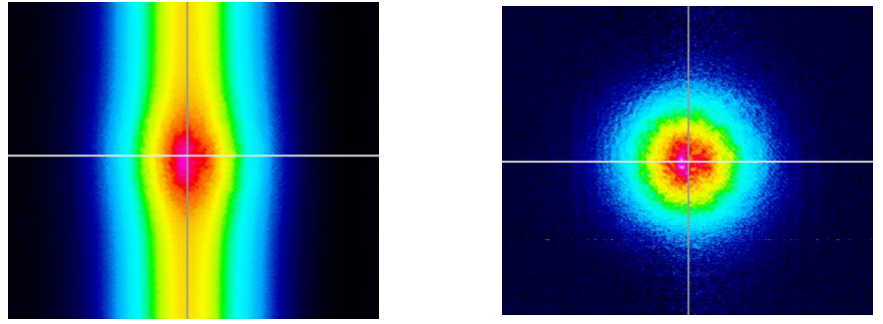

1中的图像是使用CW1064纳米光束拍摄的。具有如此长波长的光束会产生严重的彗尾。要消除图1a中的彗尾,将彗尾消除工具栏按钮切换到状态。结果图像显示在图1b(平均20)中。

1:使用长波长光束(1064nm)拍摄的图像来演示彗尾消除

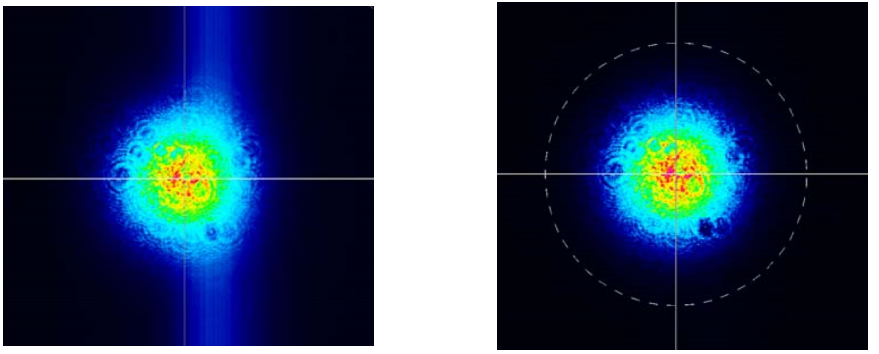

2中的图像是使用675nm激光束和0.043毫秒的曝光时间拍摄的。如此短的曝光时间也会产生彗尾,但通常不会严重地认为这是由长波长光束引起的。

2:使用短曝光时间(0.043ms)拍摄的图像来演示彗尾消除技术

超级校准和慧尾消除技术(HyperCal and CTE)的局限性

如果零曝光帧的ADC值(请参阅实施)太高而无法正确处理(大于ADC峰值的15%),则会在图像的左下角附近显示“Exposure too low for HyperCal”警告警告(参见图3)。
