作者：李gh 时间：2026-01-21
Optotune XPR电动光束移位器是瑞士Optotune公司开发的扩展像素分辨率执行器，通过精确控制光束的横向位移实现图像分辨率的有效提升。该产品采用音圈驱动技术，通过倾斜光学玻璃窗产生微米级的光束偏移，在不更换传感器的情况下将分辨率提升至原来的2倍或4倍，是超分辨率成像领域的创新解决方案。XPR光束移位器的核心工作原理基于光学折射原理。当光线穿过倾斜的玻璃窗时，会产生横向位移，位移量Δy与玻璃窗厚度t、折射率n以及倾斜角θ的关系为：Δy = t×θ×(n-1)/n。通过精确控制玻璃窗的倾斜角度，可以实现微米级的光束偏移，典型偏移量可达2.7-5.4μm。

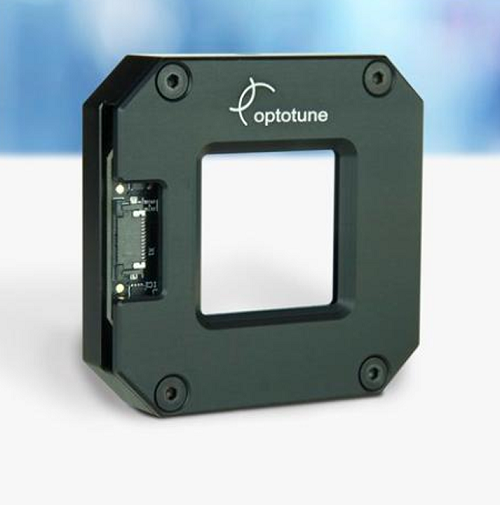

图1：Optotune XPR光束移位器
核心技术原理：
-光束偏移机制
XPR电动光束移位器的核心工作原理基于光学折射原理。当光线穿过倾斜的玻璃窗时，会产生横向位移，位移量Δy与玻璃窗厚度t、折射率n以及倾斜角θ的关系为：Δy = t×θ×(n-1)/n。通过精确控制玻璃窗的倾斜角度，可以实现微米级的光束偏移，典型偏移量可达2.7-5.4μm。

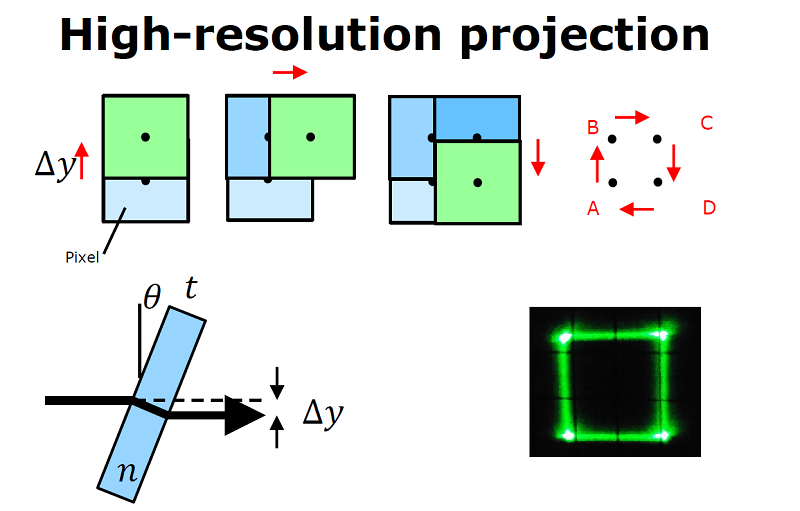

图2：XPR光束移位器作用机理
-像素位移技术
XPR执行器在两个轴向（X和Y方向）上精确倾斜玻璃窗，达到四个不同的位置（4P模式）。每个像素分别投射到A、B、C、D四个位置，通过采集多次偏移后的子图像并进行算法合成，可以将原始分辨率提高四倍。这种像素位移技术避免了传统彩色相机拜耳滤色片阵列的插值损失，每个颜色通道都能获得完整的传感器分辨率。
-音圈驱动技术
XPR执行器采用双轴音圈电机（VCM）驱动，内置位置反馈系统实现精确控制。音圈技术具有无机械接触、无磨损、无摩擦等优势，响应速度快（转换时间1-1.4ms），寿命超过20,000小时。产品预装EEPROM存储校准数据，支持开环控制，温度高达75°C仍能保持稳定性能。
技术优势：
-分辨率提升效果
XPR电动光束移位器可将单色相机分辨率提升40%，彩色相机分辨率提升100%。通过光学像素位移技术，避免了软件插值算法带来的伪影和细节损失，图像质量更真实、锐利。对于0.23" DMD芯片，可将原生qHD（960×540）分辨率提升至720P（1280×720）。
-快速响应性能
采用音圈驱动技术，转换时间低至1ms，支持50Hz和60Hz帧率，满足高速成像和动态扫描应用需求。相比传统机械位移台，速度提升10倍以上，且无振动干扰，适合精密测量场景。
-紧凑设计
产品采用紧凑的铝制支架封装，通光孔径从9mm到33mm可选，支持定制化设计。无轴承设计不产生颗粒、无磨损、无摩擦，适合空间受限的系统集成。
-高可靠性
音圈驱动结构无机械接触，寿命超过20,000小时。内置温度传感器实现温度效应原位补偿，在-20°C至+75°C温度范围内保持稳定性能。预校准设计简化系统集成，无需额外校正。
应用场景：
-工业检测
在PCB板、半导体芯片检测中，XPR光束移位器可识别微米级缺陷，提升产品质量控制精度。配合高倍率镜头实现亚微米级缺陷识别，广泛应用于电子制造、精密加工等领域。

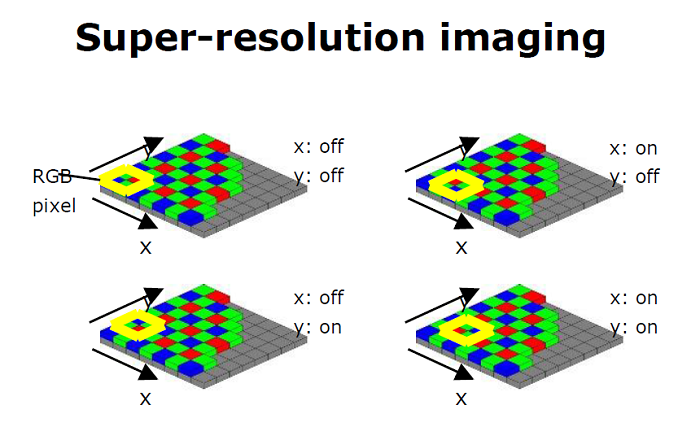

图3：高分辨率成像
-显示与投影
在激光电视、数字影院、AR/VR头戴设备中，XPR技术实现4K分辨率增强，提升显示清晰度。配合DLP芯片组，可将投影分辨率提升至原生分辨率的2倍或4倍。
图4：VR设备示意图
-生物显微成像
在显微镜系统中，XPR光束移位器避免彩色相机插值损失，提升细胞结构分辨率。适用于生命科学研究、医疗诊断等需要高分辨率成像的场景。
-3D打印与扫描
3D模型的打印精度或3D扫描的点云密度，捕获更多细节。在增材制造、逆向工程等领域发挥重要作用。
-光纤耦合
在光通信系统中，XPR光束移位器用于光纤对准和耦合，提高光传输效率。支持可见光至SWIR波长范围，适用于多种光学系统。
集成与支持：
-控制器配套
XPR光束移位器需搭配Optotune ICC-4C-2000控制器使用，控制器提供USB、SPI、模拟等多种接口，支持Python/C# SDK开发。产品预装EEPROM存储校准数据，支持开环控制。
-软件支持
Optotune提供Cockpit GUI控制软件，支持实时监控和参数调整。内置温度补偿和响应时间优化功能，可通过软件进行精确控制。
-定制服务
支持通光孔径、镀膜类型、控制接口等定制化需求，最大通光孔径可达55mm。提供技术支持和应用方案咨询，帮助客户快速集成到现有系统中。
总结：
在追求极致图像清晰度的道路上，分辨率提升模块已成为一种高效且创新的技术解决方案。这类模块的核心工作原理并非依赖于增加传感器的物理像素数量，而是通过一种精妙的物理方法——光学像素移位——来突破传感器的固有极限。具体而言，光学像素移位技术通过精密驱动光学元件（如倾斜玻璃窗），使投射到传感器上的光线产生亚像素级别的精确横向位移。
具体实现时，分辨率提升模块会控制光束依次移动到多个预设位置。例如，在一个典型的四步位移循环中，传感器会先后采集原始位置、右移半像素、下移半像素以及右下移半像素共四幅图像。通过后续的算法将这组存在细微差异的图像合成一幅，其有效采样点密度便得以倍增，从而实现分辨率的显著提升。因此，可以说光学像素移位是赋予现代分辨率提升模块强大能力的基石技术，它通过物理手段实现了信息量的真实增加，而非简单的软件插值，从而确保了最终图像具有更丰富的细节和更高的真实性。
Optotune XPR光束移位器通过创新的光束偏移技术，实现了在不增加传感器尺寸的情况下显著提升成像分辨率。其快速响应、高精度、长寿命等特点，使其成为工业检测、显示投影、生物成像等领域的理想选择。随着超分辨率成像需求的不断增长，XPR技术将在更多应用场景中发挥重要作用。
