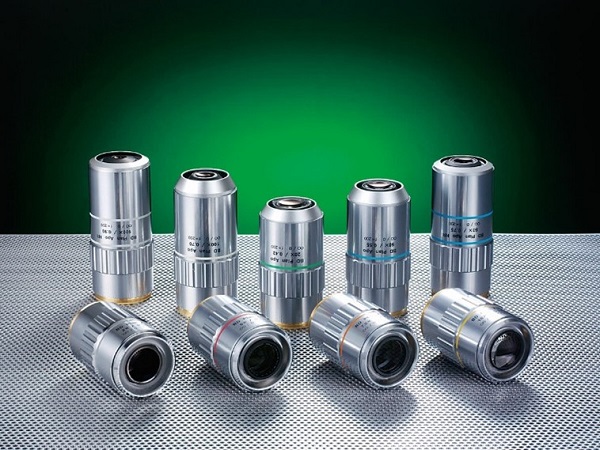

日本三丰（Mitutoyo）明视场可见光物镜是在显微观测领域具有良好效果，专为精密测量和工业检测需求设计。这些成像物镜采用平场复消色差技术和无限远校正光学系统，在可见光波段（436-656nm）整个视场中实现高彩色再现性所需的图像均匀度。可用于微分干涉对比观察，偏振光观察与DF观察。M Plan Apo为标准型号，M Plan Apo HR为高分辨力型号，M Plan Apo SL系列以超长工作距离著称，G Plan Apo物镜专为透过玻璃观测优化，可适配厚度3.5mm的玻片环境，BD Plan Apo为明暗场用物镜。所有物镜均采用环保玻璃材质，兼容自动化检测系统，助力工业用户实现高效、稳定的精准观测。
Mitutoyo明视场物镜：M Plan Apo/M Plan
Apo HR、M Plan Apo SL、G Plan Apo。
Mitutoyo明暗视场物镜：BD Plan Apo
三丰明视场可见光物镜M Plan Apo/M Plan Apo HR特点：
-明视场观察
-波长校正范围436～656 nm (基波波长设计为587nm)
-无限远校正
-长工作距离
-平场复消色差规格
-HR：高分辨力规格(分辨力：比标准型高)
三丰明视场可见光物镜M Plan Apo/M Plan Apo HR参数表：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F. (µm) |
实际视场FOV(mm) |
质量(g) |
|
|
可见区视场数ø30 |
2/3吋 相机 (纵×横) |
|||||||
|
M Plan Apo 1× |
0.025 |
11.0 |
200 |
11.0 |
440 |
30 |
6.6×8.8 |
380 |
|
M Plan Apo 2× |
0.055 |
34.0 |
100 |
5.0 |
91 |
15 |
3.3×4.4 |
240 |
|
M Plan Apo 5× |
0.14 |
36.5 |
40 |
2.0 |
14 |
6 |
1.32×1.76 |
270 |
|
M Plan Apo 7.5× |
0.21 |
35.0 |
26.67 |
1.3 |
6.2 |
4 |
0.88×1.17 |
280 |
|
M Plan Apo 10× |
0.28 |
34.0 |
20 |
1.0 |
3.5 |
3 |
0.66×0.88 |
250 |
|
M Plan Apo 20× |
0.42 |
20.0 |
10 |
0.7 |
1.6 |
1.5 |
0.33×0.44 |
330 |
|
M Plan Apo 50× |
0.55 |
13.0 |
4 |
0.5 |
0.9 |
0.6 |
0.13×0.18 |
350 |
|
M Plan Apo 100× |
0.70 |
6.0 |
2 |
0.4 |
0.6 |
0.3 |
0.07×0.09 |
400 |
|
M Plan Apo HR 3× |
0.126 |
34.0 |
66.7 |
2.2 |
17.3 |
10 |
2.20×2.93 |
270 |
|
M Plan Apo HR 5× |
0.21 |
27.0 |
40 |
1.3 |
6.2 |
6 |
1.32×1.76 |
310 |
|
M Plan Apo HR 10× |
0.42 |
15.0 |
20 |
0.7 |
1.60 |
3 |
0.66×0.88 |
470 |
|
M Plan Apo HR 50× |
0.75 |
5.2 |
4 |
0.4 |
0.49 |
0.6 |
0.13×0.18 |
410 |
|
M Plan Apo HR 100× |
0.90 |
1.3 |
2 |
0.3 |
0.34 |
0.3 |
0.07×0.09 |
460 |
上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
平场复消色差物镜M Plan Apo 1×观察反射率较低的检测对象时，建议搭配使用与所用显微镜相对应的偏振光单元。M Plan Apo 2×观察反射率较低的检测对象时，建议搭配使用1/4波长板(No.02ALN370)和偏振光单元。工作距离会缩短4mm。 M Plan Apo HR 3×/10×/50×安装物镜单体时的规格(根据显微镜的不同，有可能不符合标注规格)。 在垂直落射照明下单独使用时，请使物镜的入射照明光通量达到16.8mm(物镜瞳径)以上。
无限远校正物镜M Plan Apo SL特点：
-明视场观察
-波长校正范围
-436～656nm(基波波长设计为587nm)
-无限远校正
-超长工作距离(超长规格)
-平场复消色差规格
无限远校正物镜M Plan Apo SL参数表：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F. (µm) |
实际视场FOV(mm) |
质量(g) |
|
|
可见区视场数ø30 |
2/3吋 相机 (纵×横) |
|||||||
|
M Plan Apo SL20× |
0.28 |
30.5 |
10 |
1.0 |
3.5 |
1.5 |
0.33×0.44 |
290 |
|
M Plan Apo SL50× |
0.42 |
20.5 |
4 |
0.7 |
1.6 |
0.6 |
0.13×0.18 |
340 |
|
M Plan Apo SL100× |
0.55 |
13.0 |
2 |
0.5 |
0.9 |
0.3 |
0.07×0.09 |
360 |
上述规格栏中的分辨力和平场复消色差物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
无限远校正物镜G Plan Apo特点：
-明视场观察
-波长校正范围436～656 nm(基波波长设计为587 nm)
-无限远校正
-长工作距离
-平场复消色差规格
-适合透过厚度3.5mm玻璃(材质：BK7)观察的校正设计，根据厚度、材质、折射率进行设计制作
玻璃厚度校正成像物镜G Plan Apo参数表：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F. (µm) |
实际视场FOV(mm) |
质量(g) |
|
|
可见区视场数ø30 |
2/3吋 相机 (纵×横) |
|||||||
|
G Plan Apo 20×(t3.5) |
0.28 |
29.42 |
10 |
1.0 |
3.5 |
1.5 |
0.33×0.44 |
310 |
|
G Plan Apo 50×(t3.5) |
0.50 |
13.89 |
4 |
0.6 |
1.1 |
0.6 |
0.13×0.18 |
380 |
上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
明暗视场物镜BD Plan Apo特点：
-明视场/暗视场观察
-波长校正范围436～656 nm(基波波长设计为587nm)
-无限远校正
-长工作距离
-平场复消色差规格
明暗视场物镜BD Plan Apo规格书：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F. (µm) |
实际视场FOV(mm) |
质量(g) |
|
|
可见区视场数ø30 |
2/3吋 相机 (纵×横) |
|||||||
|
BD Plan Apo 2× |
0.055 |
34.0 |
100 |
5.0 |
91 |
15 |
3.3×4.4 |
340 |
|
BD Plan Apo 5× |
0.14 |
34.0 |
40 |
2.0 |
14 |
6 |
1.32×1.76 |
370 |
|
BD Plan Apo 7.5× |
0.21 |
34.0 |
26.67 |
1.3 |
6.2 |
4 |
0.88×1.17 |
370 |
|
BD Plan Apo 10× |
0.28 |
34.0 |
20 |
1.0 |
3.5 |
3 |
0.66×0.88 |
350 |
|
BD Plan Apo 20× |
0.42 |
20.0 |
10 |
0.7 |
1.6 |
1.5 |
0.33×0.44 |
420 |
|
BD Plan Apo 50× |
0.55 |
13.0 |
4 |
0.5 |
0.9 |
0.6 |
0.13×0.18 |
450 |
|
BD Plan Apo 100× |
0.70 |
6.0 |
2 |
0.4 |
0.6 |
0.3 |
0.07×0.09 |
510 |
上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。平场复消色差物镜BD Plan Apo 2×观察反射率较低的检测对象时，建议搭配使用1/4波长板B(No.02ALN380)和偏振光单元。 注)工作距离会缩短4mm。

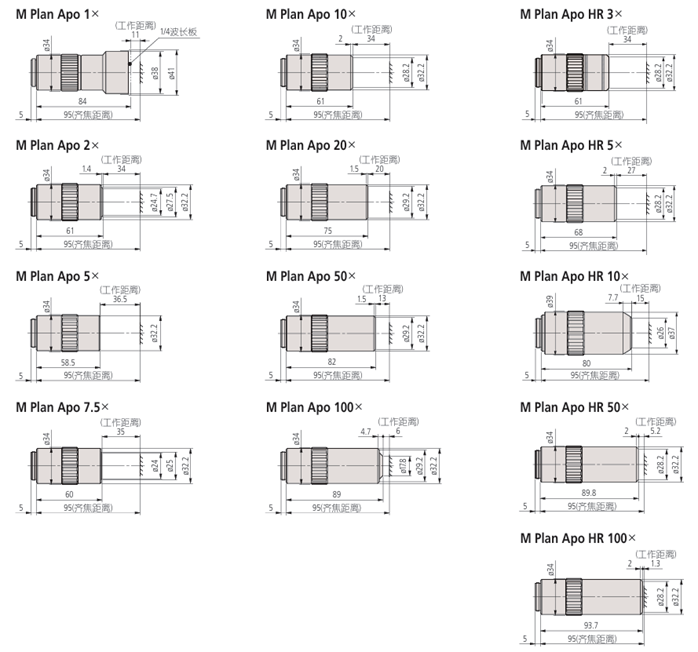

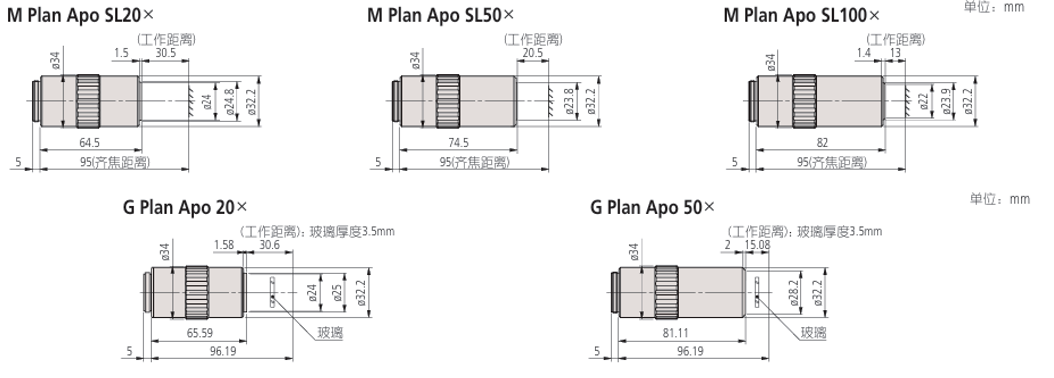

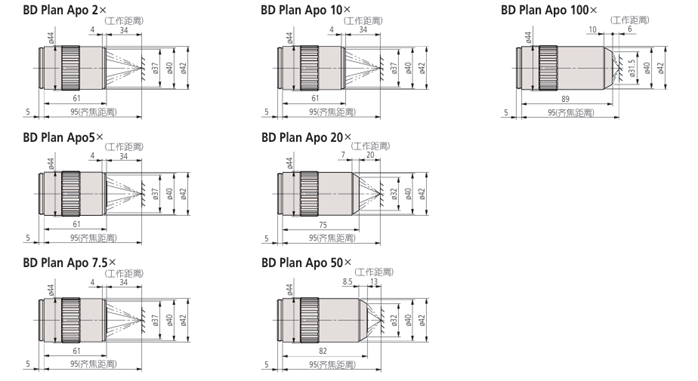

成像物镜外观尺寸图：
