作者：黄f 时间：2026-02-09

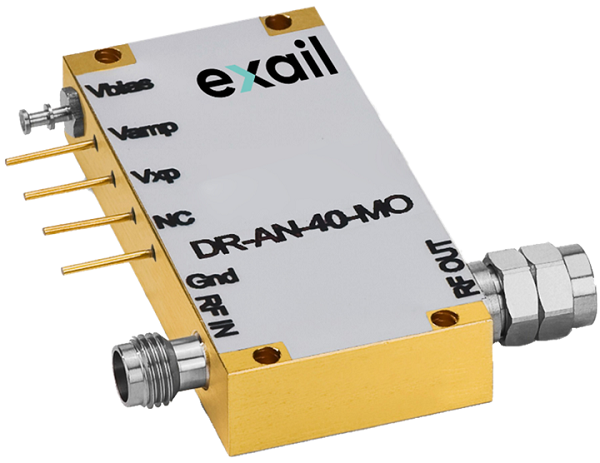

Exail（原IXBlue）DR-AN-40-MO是一款专为高频模拟应用设计的宽带射频放大器模块，其工作频率覆盖高达40GHz，具有低噪声系数和优异的线性传输特性。在典型工作条件下可提供26dB的增益，饱和输出功率典型值为20dBm，并能通过散热片选配增强散热。DR-AN驱动器其紧凑的结构和连接器设计可与Exail（原IXBlue）相应的铌酸锂光调制器实现机械与阻抗的直接匹配。该驱动器非常适合用于光通信、射频光纤、OFDM、相位调制以及研发测试等应用场景，是驱动高端光调制器的理想选择。
模拟应用也可使用DR-VE驱动器来完成。这些射频放大器模块功能多样，适用于模拟、脉冲和数字应用。可确保宽带宽和高线性度，并提供自定义调谐模式，可对增益、幅度及交叉点进行优化。Exail驱动器采用紧凑的带连接器模块，可直接与Exail（原IXBlue）的相位和强度调制器在机械结构和阻抗上匹配
其中DR-AN-40-MO是一款宽带射频同相放大器模块，专为高达40GHz频率的模拟应用而设计。

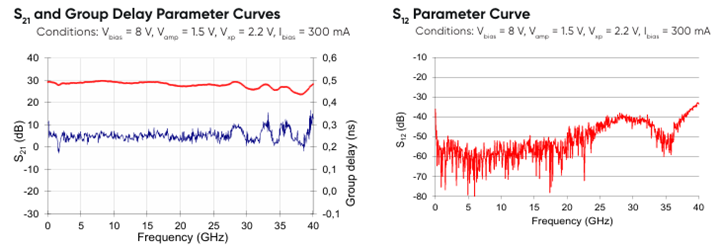

该电光调制射频驱动器的特点是具有低噪声系数和线性传输函数，其1dB压缩点高于17dBm。它在整个带宽内展现出平坦的群延迟和增益曲线，且纹波较低。

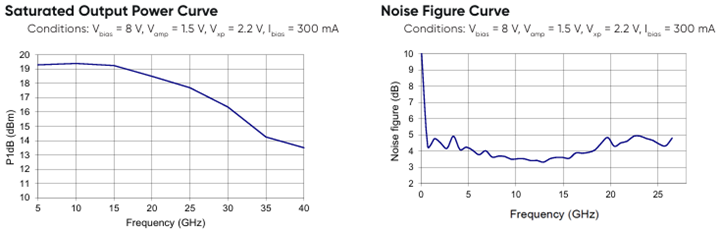

DR-AN驱动器采用单电源供电，安全易用，并提供超过3dB的增益控制。它采用紧凑型外壳，配备V型射频连接器，并可选配散热器。电光调制射频驱动器在测量条件Vbias=8V，Vcomp=1.5V，Vsp=2.2V，Ibias=300mA下，截至频率50kHz~40GHz，最大输出电压15.9V，增益26dB，最大饱和输出功率20dBm，噪声系数3~5dB。
此DR-AN驱动器非常适合用于驱动模拟应用中的铌酸锂光调制器。
电光调制器驱动特性
-输出电压高达6Vpp
-线性放大器
-增益平坦度达30GHz
-单电压电源供电
-低群延迟波动
电光调制器驱动应用领域
-铌酸锂与磷化铟调制器
-OFDM、射频光纤传输、相位调制
-研发与测试
电光调制器驱动可选配置
-散热片
-适用于电吸收调制器的低输出电压版本
EOM模拟驱动相关设备
-MX-LN-40、MXAN-LN-40调制器
-MBC-AN系列自动偏置控制器
EOM模拟驱动DR-AN-40-MO规格书：
|
参数 |
符号 |
条件 |
最小值 |
典型值 |
最大值 |
|
固定电源电压(V) |
Vbias |
|
7 |
8 |
9 |
|
电流消耗(mA) |
Ibias |
|
|
300 |
350 |
|
增益控制电压(V) |
Vamp
|
|
0 |
1.5 |
1.7 |
|
交叉点控制电压(V) |
Vxφ
|
|
0 |
2.2 |
2.3 |
|
下限频率(kHz) |
f3dblower |
-3dB点 |
|
|
50 |
|
上限频率(GHz) |
f3dbupper |
-3dB点 |
36 |
40 |
|
|
增益(dB) |
S21 |
小信号 |
|
26 |
|
|
增益纹波(dB) |
|
<40GHz |
|
±1.5 |
|
|

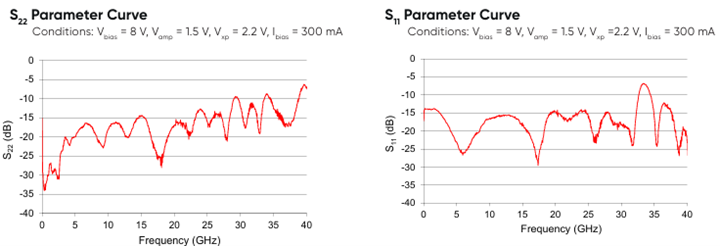

输入回波损耗(dB) |
S11 |
50MHz<f<30GHz |
|
-10 |
|
|
输出回波损耗(dB) |
S22 |
50MHz<f<30GHz |
|
-10 |
|
|
隔离度(dB) |
S12
|
50MHz<f<30GHz |
|
-60 |
|
|
1dB压缩输出功率(dBm) |
P1dB
|
2GHz<f<20GHz |
15 |
17 |
|
|
饱和功率(dBm) |
Psat
|
f<20GHz |
|
20 |
|
|
输出电压(Vpp) |
Vout |
线性/最大摆幅 |
0/0 |
4.5/6.3 |
|
|
噪声系数(dB) |
NF |
f<1GHz/1<f<26GHz |
5/3 |
|
-/5 |
|
功耗(W) |
P |
|
|
2.4 |
3.2 |
|
RF输入电压(Vpp) |
Vin |
|
|
|
0.63 |
|
功耗(W) |
Pdiss |
|
|
|
3.2 |
|
工作温度(℃) |
Top |
|
0 |
|
+40 |
|
存储温度(℃) |
Tst |
|
-20 |
|
+70 |
超过绝对最大额定值的压力可能会导致设备永久性损坏。这些仅为绝对压力额定值。并不意味着器件在这些条件下或超过数据手册操作部分给出的任何其他条件下能正常工作。长时间处于绝对最大额定值条件下会对设备可靠性产生不利影响。

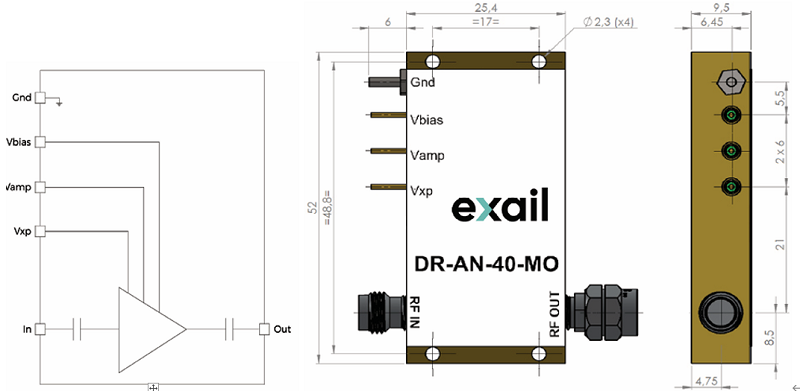

EOM模拟驱动图纸与引脚：
电光调制射频驱动器图纸与引脚：
端口
功能
IN
射频输入
OUT
射频输出
Vbias
电源电压
Vamp
输出电压幅度
Vxp
输出功率调节
