西格玛光机/OptoSigma/Sigmakoki可用于真空环境的聚光透镜：HFDLSQ-V/HFTLSQ-V系列。焦距60nm以上的透镜，波长1064nm的球差和慧差得到充分的校正，对准直激光成像后的焦点光斑直径几乎接近衍射极限。在632.8nm也有一定的透过率，可以使用He-Ne激光作为光导。镜筒采用的是无表面处理的不锈钢材料，释气量少。在镜筒的螺纹部，以及镜片之间都设计了排气用的沟槽。透镜材料全部使用合成石英，适用于高功率或单脉冲能量高的激光。可以作为从Yb光纤激光到YAG激光，YVO4激光等各种固体激光的准直聚光透镜使用。西格玛光机/OptoSigma/Sigmakoki承接制造产品目录之外的高能量脉冲激光或指定波长的产品。

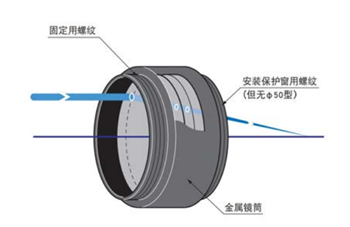

图：真空透镜/真空用聚光透镜/真空用聚焦镜/不锈钢镜筒聚焦镜/1064nm真空聚焦镜 实物图
真空透镜/真空用聚光透镜/真空用聚焦镜/不锈钢镜筒聚焦镜/1064nm真空聚焦镜技术指标：
|
技术指标 |
|
|
材质 |
合成石英 |
|
框架材料 |
不锈钢 |
|
设计波长 |
1064nm |
|
镀膜 |
防反射膜 |
|
透过率 |
>98.5% (1060-1080nm)>97% (1040-1150nm)>53% (600-700nm) |
|
激光损伤阈值 (参考值) |
7J/cm² (脉冲宽 10ns、重复频率 20Hz) |
真空用聚光透镜/真空用聚焦镜/不锈钢镜筒聚焦镜/1064nm真空聚焦镜详细介绍：
真空用聚光透镜/真空用聚焦镜HFDLSQ-V/HFTLSQ-V系列共6个型号：HFTLSQ-30-40PF1-V，HFTLSQ-30-50PF1-V，HFTLSQ-30-60PF1-V，HFTLSQ-30-80PF1-V，HFTLSQ-30-100PF1-V，HFDLSQ-30-150PF1-V。焦距覆盖40mm至150mm。所有镜头的外径和通光口径统一为36mm与27mm，入射容许角均为±1°。随着焦距增加，数值孔径（NA）从0.34递减至0.09，工作距离（WD）从24.9mm递增至131mm。螺纹规格方面，40mm与50mm型号安装用螺纹为M28 P0.75，其余型号均为M34 P0.75；所有型号固定用螺纹均为M34 P0.75。
|
型号 |
焦距F |
外径φDc |
通光口径φDe |
长度L |
固定螺纹Ma |
安装用螺纹Mb |
NA |
WD |
入射容许角 |
|
HFTLSQ-30-40PF1-V |
40mm |
φ36mm |
φ27mm |
31mm |
M34 P0.75
|
M28 P0.75 |
0.34 |
24.9mm |
±1° |
|
HFTLSQ-30-50PF1-V |
50mm |
φ36mm |
φ27mm |
28mm |
0.27 |
35.4mm |
|||
|
HFTLSQ-30-60PF1-V |
60.1mm |
φ36mm |
φ27mm |
23mm |
M34 P0.75 |
0.22 |
51.4mm |
||
|
HFTLSQ-30-80PF1-V |
80mm |
φ36mm |
φ27mm |
23mm |
0.17 |
71.7mm |
|||
|
HFTLSQ-30-100PF1-V |
100mm |
φ36mm |
φ27mm |
23mm |
0.14 |
92.7mm |
|||
|
HFDLSQ-30-150PF1-V |
150mm |
φ36mm |
φ27mm |
18mm |
0.09 |
131mm |
注意：
-聚光透镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。
-入射光要从指定方向进入聚光透镜，一定要使平行光从上面(刻 图章为正立文字)入射到透镜中。如果入射光从反方向射入透镜， 将导致球差恶化，焦点光斑变大，成像模糊。
-在设计波长之外的条件下使用时，导致球差恶化，透过率降低。
-使用大功率激光器，或在热源附近使用时，可能导致聚光透镜 温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。
-入射光束直径太小的话，反而不能得到小的光斑。
-这个聚光透镜不是消色透镜，没有校正色差。
-建议在常温下使用。

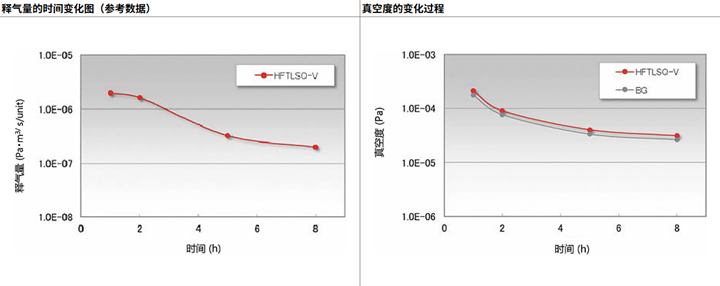

图：HFDLSQ-V/HFTLSQ-V释气量的时间变化图和真空度的变化过程图
HFDLSQ-V/HFTLSQ-V系列尺寸图：

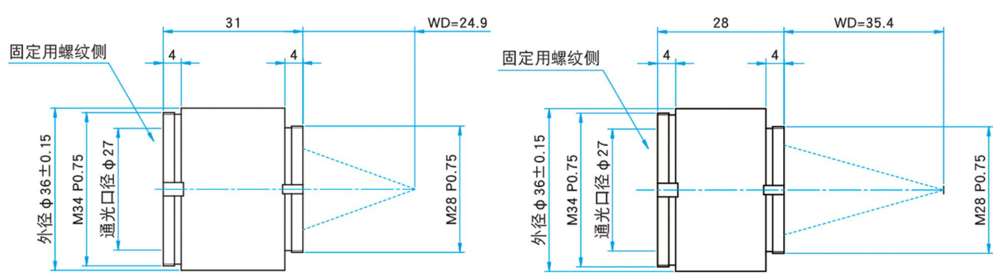

图：HFTLSQ-30-40PF1-V、HFTLSQ-30-50PF1-V尺寸图

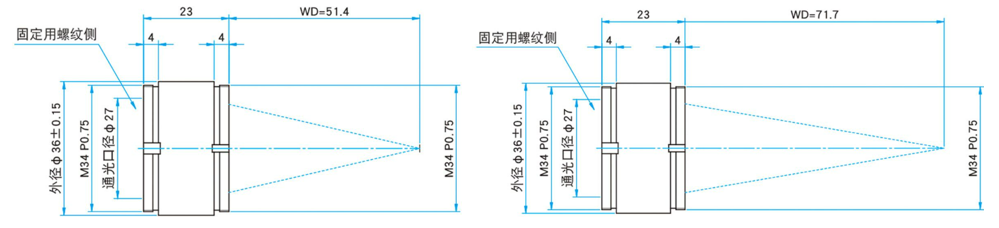

图：HFTLSQ-30-60PF1-V、HFTLSQ-30-80PF1-V尺寸图
图：HFTLSQ-30-100PF1-V尺寸图

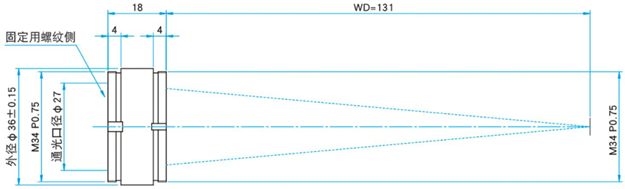

图：HFDLSQ-30-150PF1-V尺寸图
