偏振棱镜的原理与格兰汤普森棱镜，格兰激光棱镜与格兰泰勒棱镜的构造差异

本文是西格玛光机编写的关于偏振棱镜的科普文章，旨在解释偏振棱镜的原理。包括了多种偏振棱镜的型号，如格兰汤普森棱镜，格兰激光棱镜，格兰泰勒棱镜。并且对比不同的型号之间的差异，说明了方解石偏振棱镜与新型材料α-BBO偏光棱镜的区别。让客户明白偏光棱镜的原理与构造，介绍高消光比、宽接收角、空气隙和胶合结构的特性。最后提供了偏光棱镜的使用保养及安全注意事项。

偏振技术不仅应用于显示器领域，还广泛用于分析仪器与精密测量场景。干涉、衍射等光学现象必须借助激光才能实现，而偏振效应依靠白光即可产生，能够观测到波长量级（数十纳米至数百纳米）的微小形变与变化。但如果要开展高精度测量，就必须搭配与之匹配的专业光学器件。

偏振光学装置中，最核心的关键元件就是偏振片。仅用于人眼目视观测偏振现象时，普通偏振板、偏振薄膜便足以满足需求；但若是搭配光电探测器进行高精度光学检测，就需要更高规格、更高精度的光学元件。

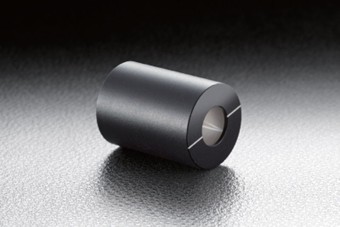

在这类高精度场景中，偏振棱镜是主流选用器件。偏振棱镜品类繁多，其中应用最广泛的是格兰汤普森棱镜（GTPC/GTPB）。

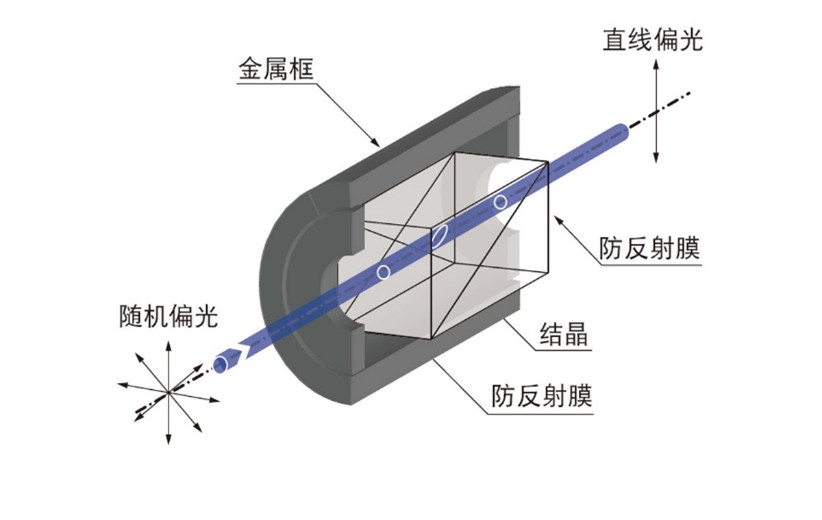

图1. 格兰汤普森棱镜结构图

它的功能原理与普通偏振片一致，外形则是将立方体半反镜拉长后的细长结构。偏振棱镜的核心优势在于超高消光比。将两块格兰汤普森棱镜串联摆放，把其中一块的偏振轴旋转90°，肉眼几乎完全观察不到漏光。消光比的定义为：两块棱镜偏振轴垂直（90°）时的透光量，与偏振轴平行（0°）时透光量的比值。格兰汤普森棱镜的消光比可达6个数量级以上（小于1×10⁻⁶）。

但在实际应用中，想要充分发挥其超高消光比的性能，必须搭配宽量程光电探测器；若选用低端检测设备，将无法精准测量偏振棱镜的真实消光性能。同时，测量环境的影响也极大。在棱镜消光工作状态下，环境杂散光的亮度会远超透射光，因此测量设备必须做到完全遮光避光。从这一点就能充分看出，偏振棱镜具备极高的光学性能。那么，偏振棱镜为何能实现超高消光比？答案的关键在于基材材质。偏光棱镜最具代表性的核心材料为方解石，也就是我们熟知的石灰岩主要成分——碳酸钙单晶。方解石最典型的特性是双折射现象：透过晶体观察文字，会看到重影效果。水晶的寻常光与非常光折射率分别约为1.546、1.556，差值极小；而方解石的两组折射率为1.661与1.487，折射率差高达0.18。巨大的折射率差，让两束偏振光的分离变得简单。但想要做到单路完全透过、另一路彻底遮挡，还需要特殊的结构设计。

将方解石加工为直角棱镜，校准晶体光轴方向后拼接粘合。若拼接棱镜角度完全一致，寻常光与非常光不会发生偏折，将以原入射角度直接出射，无法起到偏振筛选作用。对此，工艺上会在棱镜粘合面，选用折射率高于非常光（1.487）的专用胶层。此时，非常光的传播折射率变化为：低→高→低；反之，寻常光的传播折射率变化为：高→低→高。

无论入射角度如何，非常光均可正常穿透胶合面；而当寻常光以大于64°临界角入射胶合面时，会发生全反射，无法透过界面。理论上全反射效率为100%，透射的寻常光可降至零。实际使用中，胶合面的灰尘、细微划痕会造成微量漏光，无法做到绝对消光。

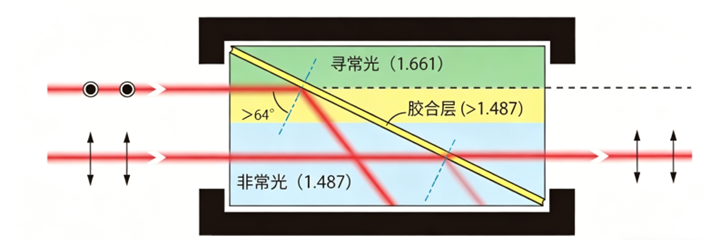

图2. 格兰汤普森棱镜原理图

格兰汤普森棱镜除高消光比外，另一大优势是入射容许角度范围广。通过将胶合面入射角度设计为大于64°，可大幅拓宽有效消光的入射角度范围。但代价是，容许角度越大，棱镜整体长度就越长。

这类产品会按口径比、长短款规格分类区分。若用于激光垂直入射的常规光路，选用小容许角度的短款棱镜，完全可以满足使用需求。

传统格兰汤普森棱镜大多采用天然方解石晶体制作，但天然矿产存在供货不稳定、批次品质参差不齐的问题，极易影响光学稳定性。近年来，人工单晶材料偏光棱镜（如α-BBO偏光棱镜）正逐步替代天然方解石，广泛应用于高端偏振棱镜制造。

与格兰汤普森棱镜结构相近的产品，还有格兰激光棱镜（GLPB/GLP）、格兰泰勒棱镜（GYPB/GYPC）。二者原理相近，区别在于：格兰泰勒棱镜、格兰激光棱镜舍弃了胶合层，改用空气隙结构，依靠空气界面让寻常光（折射率 1.661）发生全反射。空气隙的临界角约42°，因此棱镜整体长度更短，但有效入射容许角度会远小于格兰汤普森棱镜。

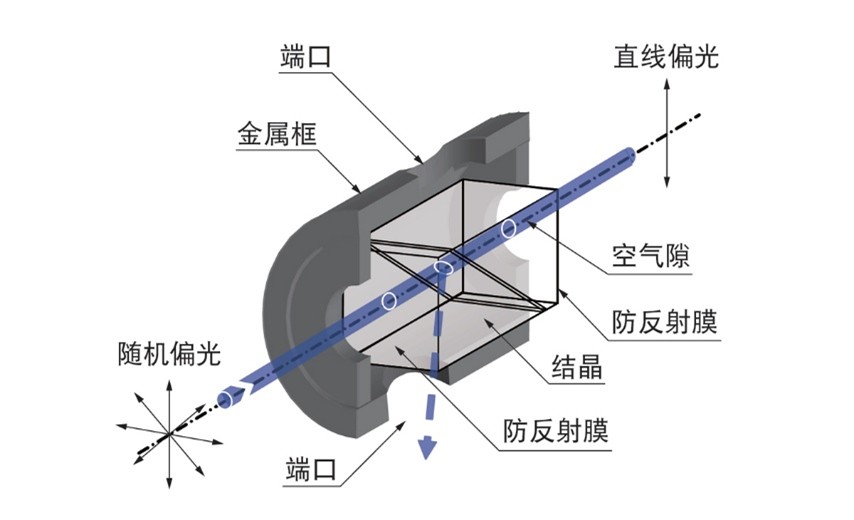

图3. 格兰激光棱镜结构图

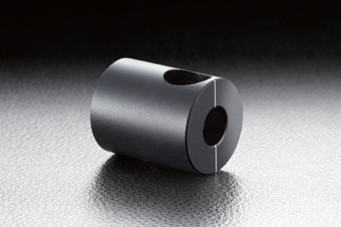

尤其格兰激光棱镜采用特殊结构设计：被全反射隔离的杂散光，不会被外壳内部吸光材料吸收，而是通过壳体开孔直接导出外部。该设计可以完美适配高能量脉冲激光，避免强光灼烧吸光材料产生焦糊异味，同时杜绝棱镜、外壳受热变色老化的问题。

有人会认为：既然被全反射的寻常光可以单独导出，这类棱镜就能直接作为高精度偏振分光棱镜使用。但实际并非如此：寻常光的反射角度并非标准90°，存在倾角偏移；且寻常光虽接近全反射，非常光仍存在微量反射损耗，无法满足高精度分光需求。

部分操作人员会效仿棱镜开孔结构，在旋转偏振镜支架上自行开孔导出杂散光。该操作存在极大安全隐患，并不推荐盲目效仿。依据日本JIS激光安全标准及日本厚生劳动省规范：2类以上的激光设备，必须对光束终端进行妥善遮光、拦截处理。

很多人存在认知误区：认为格兰激光棱镜会衰减透射激光，使用更安全。事实恰恰相反：透射主激光功率被削弱的同时，侧方开孔导出的杂散光能量极高，且光束会横向贯穿操作空间。操作人员若专注于消光调试，极易忽视横穿视野的激光束，造成眼部灼伤等安全事故。

也有用户担心，密闭支架内部积热会缩短器件与设备寿命。但在工业与实验操作中，人员人身安全永远是第一优先级。原厂格兰激光棱镜的旋转支架不预留开孔，是生产厂商基于安全底线的必要责任设计。

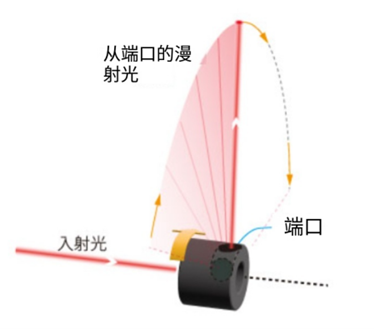

图4. 格兰激光棱镜的端口漫射光图像

最后，补充说明偏振棱镜的日常保养与使用规范。

方解石偏振棱镜、α-BBO偏光棱镜的材料质地极软、脆性极高，硬物擦拭极易造成表面划伤；同时晶体存在完全解理特性，轻微的定向冲击，就会导致晶体开裂、表层剥落。

方解石偏振棱镜耐湿热性较差，长期处于高温高湿环境，表面会发白雾化、光学面劣化。设备闲置期间，需将偏光棱镜存放于干燥器等低湿度环境；若光学表面沾染污渍，需使用镜头纸蘸取无水酒精，轻柔擦拭清洁。

搬运与安装时避免碰撞、跌落，收纳需放入带缓冲防护的专用收纳盒妥善保存。

偏振棱镜造价高昂，且受晶体材料特性限制，产品个体性能存在固有差异。一旦精密棱镜受损，很难再买到性能完全一致的替换件，请务必爱惜使用。
