工业镜头、光学镜头参数解析：从MTF调制传递函数、光学畸变，核心参数解读

本文聚焦于工业机器视觉系统中工业镜头的参数，工业镜头具体参数基于几何光学与像差理论，系统阐述了工业视觉镜头焦距、光圈、成像圈、接口等基础参数的计算方法和原理，重点解析了MTF调制传递函数、光学畸变、景深、分辨率等核心光学指标的物理定义及其对成像质量的定量影响，焦距、景深、光学畸变与传感器和MTF调制传递函数深度解析。

镜头参数基础：关键几何与物理参数

-焦距：（Focal Length）：视角与放大率的决定因素。

焦距是镜头最基本的参数，决定了成像的视角范围与放大率。

定义：平行光线通过镜头后汇聚于焦点，从镜头光学中心到焦点的距离。

计算公式（基于高斯光学公式的变形）：f = WD * SensorSize / FOV

其中，f为焦距，WD为工作距离（物距），SensorSize为相机传感器目标方向尺寸（如宽度或高度），FOV为对应方向的视野尺寸。

-视角计算：θ = 2*arctan(SensorSize / 2f)

选型策略：焦距越短，视角越大，视野越广，但边缘畸变通常越严重；焦距越长，视角越小，成像具有“望远”效果，细节放大更明显。应优先选择最接近计算值的标准焦距镜头（如6mm、8mm、12mm、16mm、25mm、35mm、50mm、75mm等）。

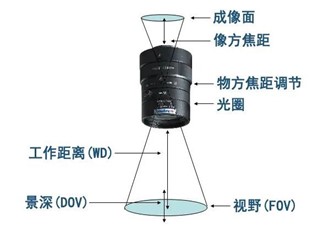

图1：工业镜头涉及常见参数

光圈（F-Number）与通光量控制

光圈控制进光量与景深，是平衡图像亮度与清晰范围的关键。

定义：F/# = f/D，其中D为入瞳直径。F数序列为标准化数列：F1.4, F2, F2.8, F4, F5.6, F8, F11, F16...每档进光量减半。

对成像影响：

亮度：F数越小（光圈越大），进光量越多，图像越亮，在弱光环境下优势明显。

景深：F数越大（光圈越小），景深越大，但分辨率受衍射极限限制。

衍射极限：艾里斑直径d=2.44*λ* F/# 。当光圈过小时，衍射效应导致像点扩散，图像整体变“软”。

选型建议：在光照充足条件下，优先选用中间光圈（如F4~F8），以平衡分辨率与景深；弱光环境可选用大光圈镜头（F1.4~F2.8），但需注意边缘像质可能下降。

成像圈与传感器格式的强制匹配

定义：镜头能够清晰成像的最大圆形区域直径。

匹配法则：镜头标称成像圈直径 ≥ 相机传感器对角线长度。这是镜头可用的必要条件。不匹配将导致严重渐晕（暗角）或边缘分辨率崩溃。

传感器格式与成像圈对应关系：

接口类型与机械兼容性

接口决定镜头与相机的物理连接方式及法兰距（后焦距）。

主流接口类型：

C接口：法兰距17.526mm，螺纹规格1"-32UNF。工业视觉最通用接口，适用传感器尺寸≤1"。

CS接口：法兰距12.526mm，螺纹规格同C口。C口相机不能直接使用CS口镜头（需加5mm接圈），否则无法对焦无穷远。

F接口：法兰距46.5mm，大靶面镜头常用。

M42/M58等：大靶面工业镜头常用。

法兰距一致性至关重要：错误的法兰距会导致无法对焦或像面倾斜。

核心光学性能指标详解

-调制传递函数（MTF）: MTF是评价镜头成像质量最科学、最客观的指标。

物理定义：描述镜头对不同空间频率（即黑白线条的密集程度）的对比度传递能力。

其中，ν为空间频率（单位：lp/mm），M为调制度（对比度）。

  MTF曲线解读：

横轴：空间频率。频率越高，代表越精细的细节。

纵轴：MTF值，范围0~1。1代表完美再现，0代表完全模糊。

典型曲线特征：

低频段（<10 lp/mm）：反映镜头整体对比度。该值越高，图像越通透、反差越强。

中高频段（10~100 lp/mm）：反映镜头细节分辨能力。该段曲线衰减越缓慢，镜头素质越好。

极限频率：MTF值降至0.09（人眼感知阈值）或0.3（常用工程标准）时所对应的频率，代表镜头的极限分辨率。

子午（T）与弧矢（S）曲线：分别测试切线方向和径向方向的MTF。两条曲线越接近，说明镜头像散（Astigmatism）越小，边缘成像一致性越好。

选型准则：镜头的极限分辨率（如MTF=0.3对应的频率）应满足：

例如，匹配3.45μm像元的相机，镜头应≥193 lp/mm。若无法达到，镜头将成为系统分辨率的瓶颈。

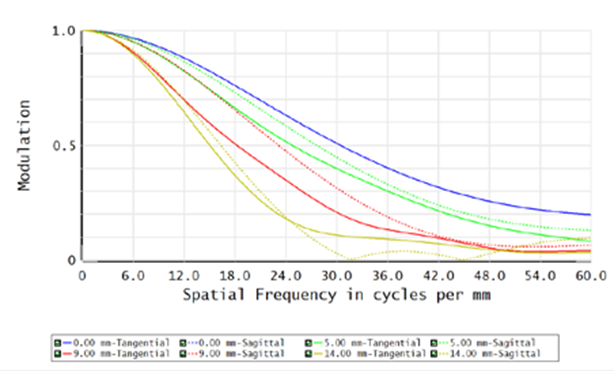

图2: 典型的MTF曲线图

光学畸变（Distortion）：形状保真度的关键

畸变是镜头固有的几何像差，表现为成像与实际物体的形状比例失真。

类型与成因：

桶形畸变（Barrel）：图像边缘向内弯曲。广角镜头常见，由放大率随视场角增大而减小引起。畸变值通常为负。

枕形畸变（Pincushion）：图像边缘向外弯曲。长焦镜头常见，由放大率随视场角增大而增大引起。畸变值通常为正。

量化表示：Distortion = (H’- H)/H * 100%

其中，H’为像高，H为理想像高。

影响与对策：

低精度场景（缺陷检测、存在性判断）：畸变<3%通常可接受。

高精度测量场景（尺寸计量、定位）：必须选用远心镜头（Telecentric Lens），其畸变可控制在0.1%以下，且无视差（Parallax Error），放大率不随物距变化。

景深（Depth of Field, DOF）：清晰成像的空间范围

景深定义了在物方空间中，能保持“清晰”成像的深度范围。

精确计算公式（基于容许弥散圆）：DOF=(2 * F/# * δ * WD^2 )/ f^2

其中，δ为容许弥散圆直径，通常为2~3倍相机像元尺寸。WD为工作距离，f为焦距。

影响因素与控制：

正相关：光圈F数、工作距离、容许弥散圆。

负相关：焦距的平方。

控制策略：增大景深最有效的方法是缩小光圈（增大F数），但需增加光照强度以补偿进光量损失，并注意衍射极限。

镜头分辨率与相机传感器的匹配

镜头分辨率必须与相机传感器像元尺寸匹配，否则将造成资源浪费或性能瓶颈。

匹配原则：根据奈奎斯特采样定理，一个光学线对（一黑一白）至少需要2个像素来分辨。因此：

例如，对于3.45μm像元的相机，匹配镜头的极限分辨率应达到约145 lp/mm。为获得更优图像，工程上常要求：

不匹配的后果：

镜头分辨率不足：相机高像素优势无法发挥，图像整体“发软”。

镜头分辨率过高：系统性能受限于相机，造成镜头成本浪费。

特殊功能镜头选型

-远心镜头（Telecentric Lens）

原理：主光线平行于光轴，入瞳位于无穷远。

核心优势：

-无视差：物体在景深范围内移动，成像大小不变。这是高精度尺寸测量的必备特性。

-极低畸变：通常<0.1%。

-恒定放大率：整个视野内放大率一致。

类型：

物方远心：测量侧平行光，消除视差。最常用。

像方远心：改善像面照度均匀性。

双侧远心：兼具两者优点，性能最优，价格最贵。

选型场景：物体有厚度、需高精度尺寸测量、物体位置可能波动。

-变焦镜头（Zoom Lens）与定焦镜头（Fixed Focal Length Lens）

定焦镜头：焦距固定，通常光圈更大、像质更优、畸变更小、结构坚固、价格低。推荐优先选用。

变焦镜头：焦距连续可调，使用灵活，便于现场调试。但通常光圈较小、边缘像质较差、存在焦点偏移（Zoom Shift）问题。适用于研发、调试或视野多变但精度要求不高的场景。

-线扫描镜头（Line Scan Lens）

专为线阵相机设计：像场呈细长条状，在扫描方向具有极高分辨率与极低畸变。

选型关键：与线阵相机的传感器长度（如8K、16K）严格匹配，并保证整个扫描长度上MTF一致。
