Laseroptik的OPO镀膜技术介绍

作者: 时间:2022-06-06

LASEROPTIK为光参量振荡器(OPO)提供优质的镀膜,例如IR OPO,BBO OPO等。光参量振荡器(OPO)将频率为ωp的泵浦激光波转化为两个不同的波,称为闲频和信号,其中信号是频率较高的那个。它们两个的频率之和(ωiωs)等于泵浦激光的频率:ωp=ωi+ωs

基本上,OPO是一个在光学谐振器内工作的非线性晶体,其中闲频或信号波都会产生共振。通过修改相位匹配的特性,如晶体的方向或温度,你可以改变输出的频率。另一个选择是通过周期性的极化来修改其准相配周期。

谐振器的光路长度的变化可以用来进行额外的微调。使用OPO,可以实现超出现有激光介质的波长。

一个OPO系统使用几种不同的镀膜类型。在下面你可以找到不同的OPO的图示。为了尽量减少强度的损失,每一个无标题的表面都必须镀上相应的AR

当然,特色系统还有其他可能的设置,特别是在使用45°过滤器和优化泵浦、信号和惰轮波的偏振时。

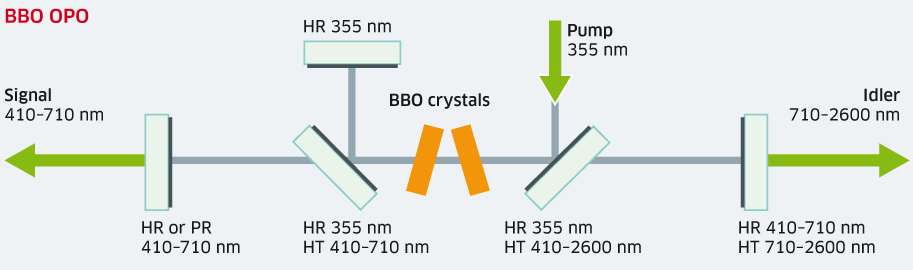

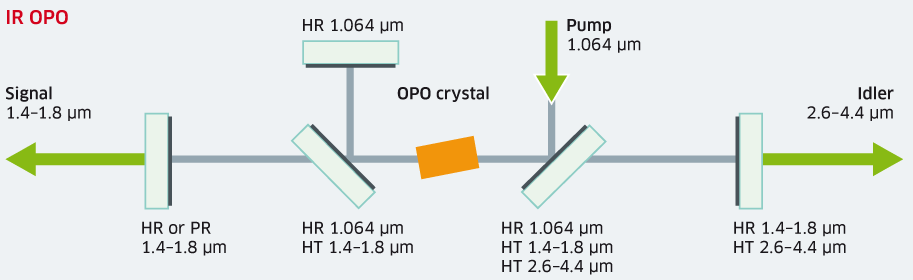

OPO设置的两个示例

所有值均针对标准镀膜给出。可用于所有类型的定制镀膜。

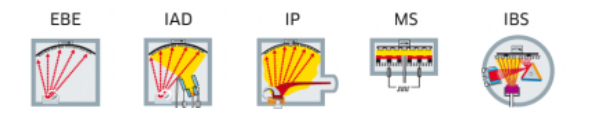

可用的镀膜方法:EBEIALIPMSIBS


LASEROPTIK公司OPO镀膜例子

-如无另行说明,所有数值和图表均已给出

-用于所述波长区域中使用的标准基板材料(主要是熔融石英或CaF2)。

-不考虑背面。

-采用EBE镀膜技术,具有良好的性价比。

定制镀膜适用于所有类型。

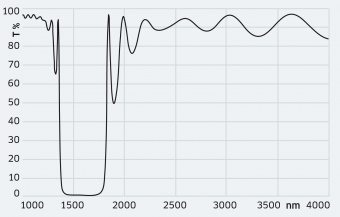

HT1064 HR1480-1650 HT3000-3800nm/0°CaF₂

1064纳米:R<8%1480-1650nmRavg>99.7%

3000-3800纳米:Ravg<20%

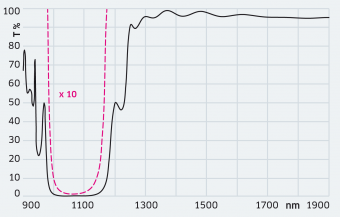

HR1064纳米HT1300-1800纳米/45°

1064纳米:R>99.6%1300-1800纳米:R<10%

HR410-700纳米HT725-2600纳米/0°

410-700nm:Ravg>99%725-2600nmRavg<10%

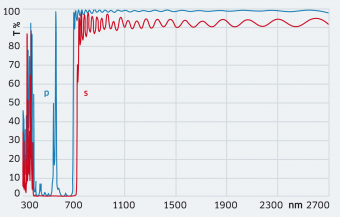

HR410-710nm/sHT710-2650nm/p/45°

410-710nm:Rs,avg>99%710-2650nmRp,avg<2%IAD镀膜)
