Vincent Associates提供多种类型的快门叶片镀膜与基材，旨在满足不同应用场景对光学性能、抗损伤能力和环境适应性的差异化需求，以下简单介绍快门叶片选型中最为重要的一环：激光快门涂层选项/叶片涂层选项。Uniblitz快门叶片包括：Teflon®（T）、AlSiO（Z）、AlMgF₂（ZM）。此外，铂铱合金（P）叶片为XRS系列X射线快门的标配，C-PET（C）叶片为FS系列和MS系列光学快门刀片/激光快门的标配。
如果您不确定哪款叶片最适合您的激光应用，请联系我们获取技术支持，并提供以下参数：激光器类型（连续波CW或脉冲）、光束直径（mm）、工作波长（nm）、连续波功率（W）、脉冲能量（J）、脉冲宽度（s）、脉冲重复频率（Hz）。
注意：当选用反射镀膜叶片（如Z和ZM）时，其开关时序参数会与标准Teflon®（T）叶片数据手册中的标称值存在细微偏差，实际应用中以实测结果为准。
Vincent Associates的激光快门涂层选项/叶片涂层选项
Teflon®（T）——黑色吸光型叶片
Teflon®（T）是Uniblitz快门叶片的标准配置，其结构为在不锈钢基板正反两面涂覆黑色Teflon®表面层。这层黑色涂层能够有效吸收杂散光，最大限度地减少反射光对光学系统的干扰。
适用场景：非常适合那些对反射光极为敏感、需要快门叶片几乎不反射任何入射光的应用场景。例如，在低噪声光学检测或精密成像系统中，T叶片能够有效避免杂散光带来的背景噪声问题。
耐受功率：T叶片的最大推荐平均功率密度为<100mW/mm²，适用于大多数常规功率密度的光学系统。
选型建议：当系统对杂散光抑制有较高要求、且入射光功率密度处于常规水平时，T叶片是稳妥且经济的选择。
AlMgF₂（ZM）——宽波段高反射型叶片
AlMgF₂（ZM）叶片采用铍铜（BeCu）基板，仅在朝向光源的入射面镀有AlMgF₂高反射膜，另一面则保留黑色吸光层。这种不对称设计使其在实现高反射率的同时，仍能维持一定的吸光能力。
适用场景：非常适合需要在宽波长范围内（覆盖紫外、可见至近红外）保持较高反射率的应用场景，如多波长激光系统或宽谱光源的开关控制。
可选型号：ZM叶片适用于绝大多数Uniblitz快门叶片型号，是一款通用性极强的反射型叶片。
选型建议：当您的系统工作波长覆盖范围较宽、且对反射率有较高要求时，ZM是值得优先考虑的选项。
AlSiO（Z）——激光开关专用高反射型叶片
AlSiO（Z）涂层同样以铍铜（BeCu）为基板，仅在入射面镀有AlSiO高反射膜，另一面为黑色吸光层。与ZM相比，Z叶片在特定波段的反射率更为突出，尤其适合激光应用场景。
适用型号：目前该光学快门刀片/激光快门叶片仅适用于LS系列（3mm和6mm孔径）及ES6B系列快门，选型时请务必确认您的快门型号是否匹配。
适用场景：专为激光开关应用而优化设计，特别适合需要高反射率来抵御激光能量损伤的场合。
选型建议：如果您使用的是LS系列或ES6B系列快门，且系统涉及较高功率密度的激光开关控制，Z叶片是理想之选。
C-PET（C）——高发射率聚合物基叶片
C-PET（C）叶片采用碳掺杂聚对苯二甲酸乙二醇酯（PET）基材，具有独特的材料特性，专门针对需要高发射率和高光密度的光学应用而开发。
温度限制：该材料属于热塑性聚合物，叶片表面温度不得超过100°C，在连续高功率照射下需特别留意散热条件。
选型建议：适合红外光学系统或热管理敏感的应用场景，例如热成像、辐射测量等需要高效热辐射散逸的场合，FS系列和MS系列快门用户可根据需求选用。
PtIr（P）——X射线专用铂铱合金叶片
铂铱合金（PtIr）叶片为XRS系列X射线快门的标准配置（代号"P"），其材料选择充分考虑了X射线波段特殊的屏蔽需求。
X射线屏蔽性能：该叶片可实现高达30keVX射线能量下90%的光束消减，能够有效阻挡低能至中能X射线，为下游探测器提供可靠的开关控制。
选型建议：专用于X射线相关应用，特别是需要在中低能X射线波段实现高效光束阻断的场景，XRS系列快门用户无需另行选配。
图：PtIr叶片X射线透过率随能量变化曲线
反射率对比与应用选型
光学快门刀片/激光快门叶片的反射率直接决定了其对不同波长入射光的反射能力与吸收程度，这一特性在激光系统中尤为关键。反射率越高的叶片，能够将更多的激光能量反射出去而非吸收，从而有效降低叶片自身的温升，延长快门使用寿命，并减少热变形对光束质量的影响。

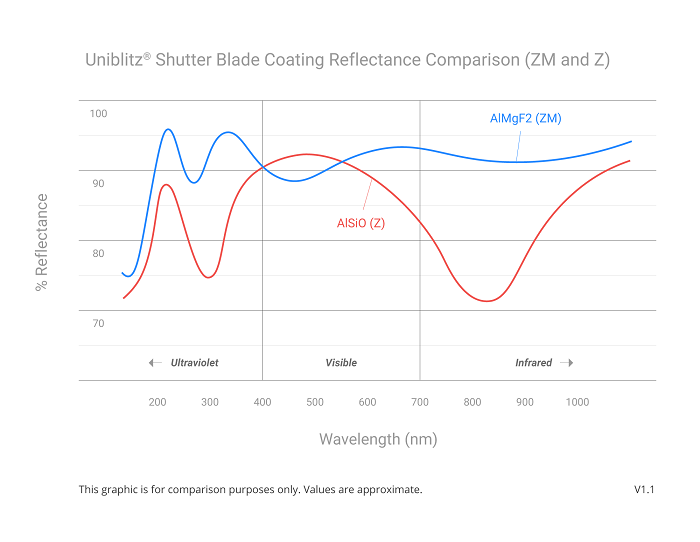

图：Uniblitz®快门叶片镀膜反射率对比（ZM与Z）
上图对比了Z（AlSiO）与ZM（AlMgF₂）两款反射型叶片在不同波长下的反射率曲线，可得出如下规律：
叶片类型
反射率特点
适用波段
Z（AlSiO）
在可见光谱的特定波段反射率略占优势
可见光波段（约400–700nm）
ZM（AlMgF₂）
反射性能在更宽波段范围内保持均衡
宽波段（紫外–可见–近红外）
本图仅用于定性对比参考，数值为近似值。具体反射率数据请以实际测量或厂商提供的最新数据表为准。
Vincent Associates的激光快门涂层选项/叶片涂层选项指南
应用需求
推荐叶片
选型理由
需要高反射率以抵御激光能量、减少热吸收
Z（AlSiO）或ZM（AlMgF2）
反射率高，有效降低叶片温升与热损伤风险
需要极低反射率、避免杂散光干扰系统信号
T（Teflon®）
黑色吸光表面，反射极低，适合低噪声光学系统
X射线波段的开关与屏蔽应用
P（PtIr）
专为X射线屏蔽设计，90%消减@30keV
需要高发射率以实现高效热辐射散热
C（C-PET）
PET基材具备高发射率特性，适用于红外与热管理场景
Vincent Associates的激光快门涂层选项/叶片涂层选项规格速查总表
叶片代号
涂层/材料
基板材料
光学特性
适用场景
适用快门系列
T
Teflon®（黑色）
不锈钢
吸光型
标准光学应用，杂散光敏感场景
全系列（标配）
ZM
AlMgF₂
铍铜（BeCu）
高反射型
宽波段高反射需求（紫外–可见–近红外）
大多数型号
Z
AlSiO
铍铜（BeCu）
高反射型
激光开关应用（LS/ES6B系列专用）
LS系列、ES6B系列
C
C-PET（碳掺杂PET）
PET聚合物
吸光/高发射率型
高发射率、热管理敏感场景
FS系列、MS系列（标配）
P
铂铱合金（PtIr）
铂铱合金
X射线吸收型
X射线开关与屏蔽
XRS系列（标配）
快门叶片选型/叶片涂层选项，需要综合考量激光器的运行模式（连续波或脉冲）、波长范围、功率密度水平、所需反射或吸收特性，以及具体的应用场景需求。Uniblitz所提供的五种叶片选项，从可见光到X射线、从低功率精密光学到高功率激光系统，均有针对性的覆盖，能够满足光谱范围与应用场景的多样化需求。
