Optosigma电动变倍激光扩束镜相比传统扩束镜产品，覆盖更宽的波长范围。可调电动扩束器镜片设计考虑了波前像差，可用于干涉测量、激光加工等先进光学系统。电动变倍扩束镜光学设计与镀膜波长范围均较传统产品有所扩展，可在宽波长范围内使用。
电动扩束镜安装指南和注意事项
安装方向假定为安装面朝下，可选用四轴调整架TLF‑5085进行光轴对准。
当与高功率激光器或高热光源一起使用时，镜片可能会变热，导致焦距发生变化。
电动变倍扩束镜镜片仅由合成熔融石英制成，未进行色差校正。
在改变倍率时，请使用快门控制或其他方式，避免激光照射到产品内部。
请小心处理线缆。冲击、挤压、弯曲、扭曲、拉伸等操作可能导致线缆断裂。
在缩小光束直径时，小孔径（出射孔径）处的激光能量密度可能超过电动扩束镜镜片的激光损伤阈值（*1），从而损坏电动变倍扩束镜。
若以相反方向（缩束方向）使用扩束镜，可能无法达到预期效果。详情请参阅激光扩束镜技术说明。

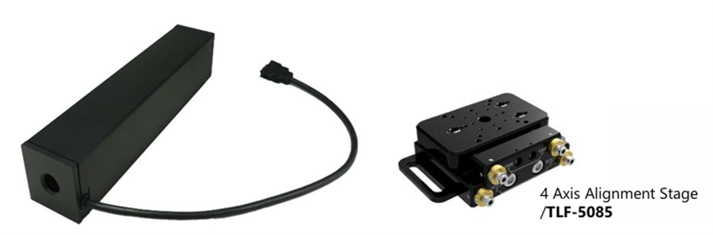

Optosigma电动变倍激光扩束镜和四轴调整架

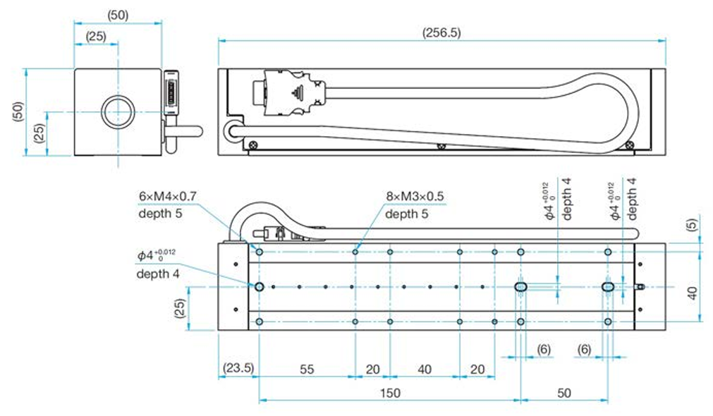

Optosigma电动变倍激光扩束镜型号
电动扩束镜型号
倍率
镀膜波长
输出口径
输入口径
指向精度
损伤阈值
重量kg
BEZM-1/8-500/570
1-8
500-570nm
38mm
14mm
<0.2mrad
7.0J/cm²
1.4
BEZM-1/8-1030/1100
1-8
1030 -1100nm
38mm
14mm
<0.2mrad
10.0J/cm²
1.4

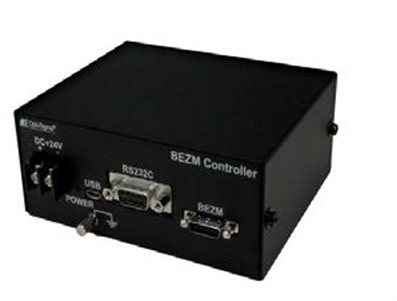

BEZM控制器专用于Optosigma电动变倍激光扩束镜
可调电动扩束器控制器是标准的USB接口，允许从PC轻松操作。在1倍至8倍放大倍率之间进行电动操作所需时间小于1秒。Optosigma电动变倍激光扩束镜通过PC软件(SGBEZM)可预设设定放大倍率和屈光度。可通过RS232C电缆或市场上可购得的USBmicro-B线缆进行外部控制。
控制器型号
BEZM
电源电压V
DC24
视在功率VA
9.0
接口
USB micro B、RS232C
交流适配器
100-240V，50/60Hz
驱动系统
PWM控制
电机类型
直流电机
工作温度
10°-40°
环境湿度
-10°-50°
环境湿度[%RH]
20-80 (无冷凝)
外形尺寸(除投影外)mm
100x122.2x49
重量Kg
0.45
电缆线

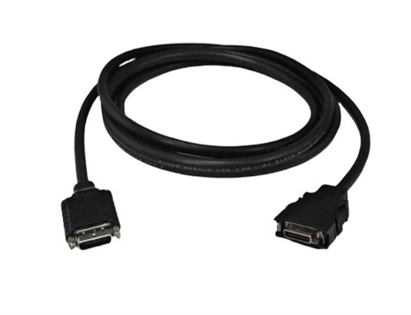

BEZM-CA电缆用来连接控制器(BEZM)与可调电动扩束器。
电缆线型号
电缆长度m
BEZM-CA-2
2
BEZM-CA-3
3
BEZM-CA-5
5
