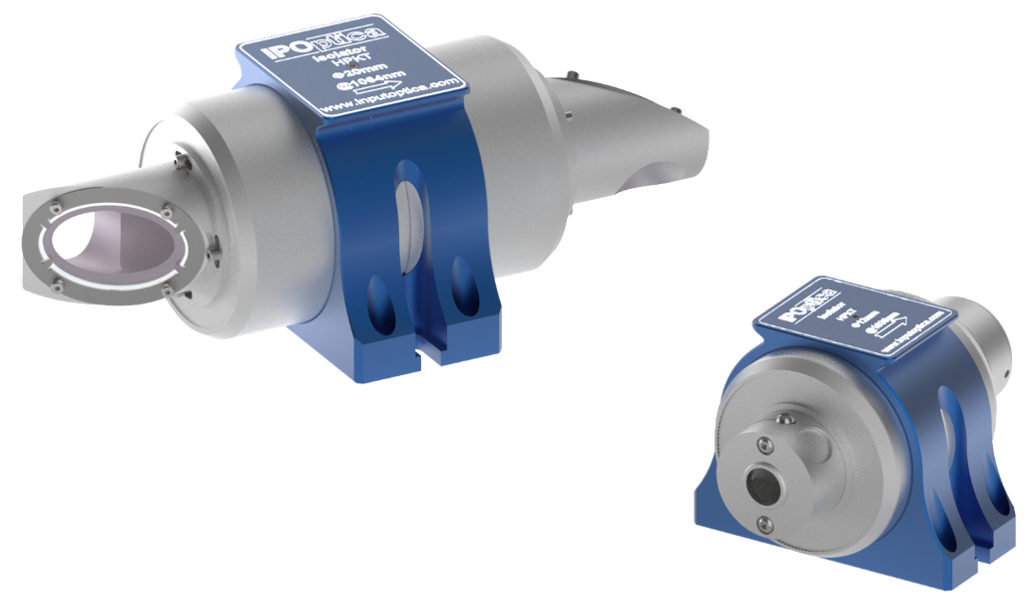

HPKT系列超快激光隔离器与旋转器在高入射功率下提供更高的消光比，吸收率和热光系数比HPTG系列降低一个数量级，是针对超快激光和高功率应用（1000-1100nm）的优化解决方案。飞秒激光隔离器支持特定性能达600W，平均功率测试可承受2.6kW以上无损伤。
超快激光法拉第隔离器HPKT系列的高品质源于团队多年经验积累，涵盖美学与工程相结合的设计、理论数据仿真、精密加工和质量控制。超快激光法拉第隔离器专门针对高功率损伤阈值、低非线性折射率、低焦点偏移、低热效应、低吸收、低插入损耗和高隔离度等需求而设计。
Inputoptica超快激光隔离器与旋转器/飞秒激光隔离器主要特点
-高损伤阈值和低插入损耗，适用于高功率应用
-低热透镜效应和热退偏现象
-正交或布鲁斯特隔离光束（可应要求提供）
-可调输入偏振态
-1000nm波段大口径可达70mm
-可靠的质量和集成设计，适用于恶劣工作环境
超快激光隔离器与旋转器典型应用
-脉冲和连续激光器的光反馈保护
-消除频率不稳定性以保护种子源
-隔离放大器产生的ASE（放大自发辐射）
IPO超快激光旋转器/IPOptica超快激光隔离器规格参数
|
参数 |
规格 |
|
型号 |
HPKT |
|
波长 |
1030nm, 1045nm, 1053nm, 1064nm (1000-1100nm) |
|
通光孔径 |
3.5mm, 5mm, 8mm, 10mm, 12mm, 15mm, 20mm |
|
工作波长 |
1000 ~ 1090nm |
|
旋转角度（峰值） |
45° ± 0.5° |
|
损伤阈值（@1064nm） |
>10J/cm² @ 10ns；>1J/cm² @ 8ps |
|
峰值隔离度 |
>35dB（隔离器） |
|
透射率 |
旋转器 >98%；隔离器 >96% |
|
储存温度范围 |
-40°C ~ 70°C |
|
可调温度范围 |
20°C ± 10°C（可定制） |
|
隔离光束指向性 |
<3 mrad |

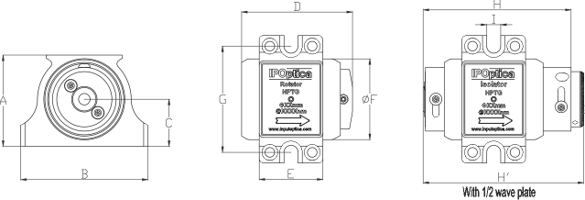

IPOptica/ Inputoptica高功率旋转器与隔离器外形尺寸
通光孔径
A(mm)
B(mm)
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
H(mm)
H'(mm)
I(mm)
3.5mm
43
60
22.2
40.5
25
38
45
59.9
63.8
6.6
5mm
43
60
22.2
52.5
30
38
50
71.9
75.7
6.6
8mm
54.4
72
27.6
57.5
30
49.4
60
82.9
86.7
6.6
10mm
71.3
90
36.2
72
40
64.2
70
111.3
115
6.6
12mm
71.3
90
36.2
72
40
64.2
70
111.3
115
6.6
15mm
79.2
100
39.2
101.4
50
72.2
76
144.2
145.3
6.6
20mm
86
100
43
119.5
50
81
87
179.5
183.7
6.6
12mm/TFP
71.3
90
36.2
N/A
40
64.2
70
149.5
N/A
6.6
15mm/TFP
79.2
100
39.2
N/A
50
72.2
76
190.5
N/A
6.6
20mm/TFP
86
100
43
N/A
50
81
87
230.5
N/A
6.6
TFP = Thin Film
Polarizer（薄膜偏振片）版本，D尺寸不适用（N/A）
IPOptica高功率旋转器与隔离器/超快激光旋转器，超快激光隔离器现有型号汇总
类型
通光孔径
1030nm
1064nm
旋转器
3.5mm
HPKT-R-S3-1030
HPKT-R-S3-1064
5mm
HPKT-R-05-1030
HPKT-R-05-1064
8mm
HPKT-R-08-1030
HPKT-R-08-1064
12mm
HPKT-R-12-1030
HPKT-R-12-1064
15mm
HPKT-R-15-1030
HPKT-R-15-1064
20mm
HPKT-R-20-1030
HPKT-R-20-1064
隔离器
3.5mm
HPKT-I-S3-1030-000-045
HPKT-I-S3-1030-000-090
HPKT-I-S3-1064-000-045
HPKT-I-S3-1064-000-090
5mm
HPKT-I-05-1030-000-045
HPKT-I-05-1030-000-090
HPKT-I-05-1064-000-045
HPKT-I-05-1064-000-090
8mm
HPKT-I-08-1030-000-045
HPKT-I-08-1030-000-090
HPKT-I-08-1064-000-045
HPKT-I-08-1064-000-090
12mm
HPKT-I-12-1030-000-045
HPKT-I-12-1030-000-090
HPKT-I-12-1064-000-045
HPKT-I-12-1064-000-090
15mm
HPKT-I-15-1030-000-045
HPKT-I-15-1030-000-090
HPKT-I-15-1064-000-045
20mm
HPKT-I-20-1030-000-045
HPKT-I-20-1030-000-090
HPKT-I-20-1064-000-045
隔离器-TFP
12mm
HPKT-I-12-1030-000-045-TFP
HPKT-I-12-1064-000-045-TFP
15mm
HPKT-I-15-1030-000-045-TFP
HPKT-I-15-1064-000-045-TFP
20mm
HPKT-I-20-1030-000-045-TFP
HPKT-I-20-1064-000-045-TFP
HPKT-I-15-1064-000-090
HPKT-I-20-1064-000-090
