西格玛光机/OptoSigma/Sigmakoki的SHPSB/SHPSC系列反射镜激光快门采用了高功率激光用反射镜作为遮光片，实现激光光路的切换。SHPSC系列自带激光吸收器，SHPSB系列需自配或者选用激光吸收器来妥善处置被反射的激光光束，使用时需配合另售的专用2轴快门控制器SSH-C2B-A。SHPSB/SHPSC系列高功率激光用快门标品覆盖波长有：257nm，266nm，343nm，355nm，515nm，532nm，1030nm，1064nm。
SHPSB系列与SHPSC系列规格参数
以下为西格玛光机/OptoSigma/Sigmakoki的SHPSB系列和SHPSC系列高功率激光快门的详细规格参数。两个系列除质量和光束终止方式不同外，光学性能参数保持一致。
SHPSB系列使用时的反射光需外接激光吸收器吸收，本体质量仅0.11kg，适合灵活光路设计和紧凑内置场景；SHPSC系列将激光吸收器集成于本体内部，无需额外配置，系统构成更简洁，本体质量0.39kg，使用中吸收部位会产生热量。两个系列光学性能一致，有效直径均为φ8mm，快门速度约15ms，各覆盖257nm至1064nm共8个标品波长，详细参数见下表。
SHPSB系列：
|
型号 |
适用波长(nm) |
有效直径(mm) |
损伤阈值(J/cm²) |
快门速度(ms) |
主要材质 |
质量(kg) |
|
SHPSB-257 |
257 |
φ8 |
4 |
15 |
铝合金 |
0.11 |
|
SHPSB-266 |
266 |
φ8 |
5 |
15 |
铝合金 |
0.11 |
|
SHPSB-343 |
343 |
φ8 |
8 |
15 |
铝合金 |
0.11 |
|
SHPSB-355 |
355 |
φ8 |
8 |
15 |
铝合金 |
0.11 |
|
SHPSB-515 |
515 |
φ8 |
26 |
15 |
铝合金 |
0.11 |
|
SHPSB-532 |
532 |
φ8 |
26.5 |
15 |
铝合金 |
0.11 |
|
SHPSB-1030 |
1030 |
φ8 |
28 |
15 |
铝合金 |
0.11 |
|
SHPSB-1064 |
1064 |
φ8 |
28 |
15 |
铝合金 |
0.11 |
注：快门速度：开口从10%切换到90%所需时间

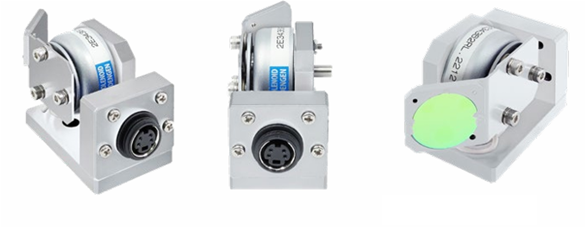

SHPSB系列示意图

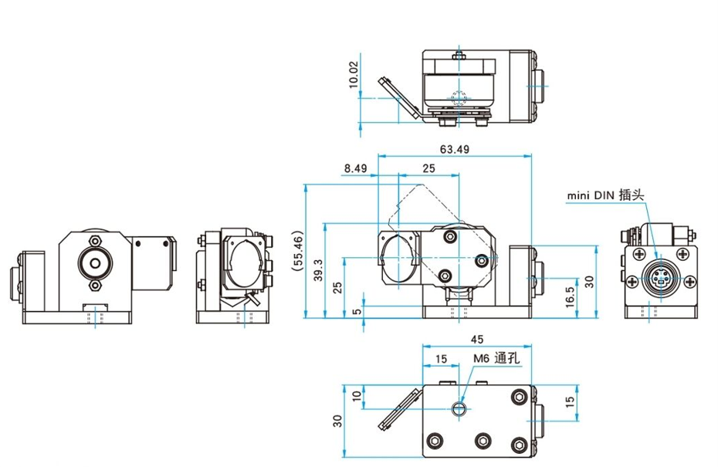

SHPSB系列外形尺寸图
SHPSC系列：
|
型号 |
适用波长(nm) |
有效直径(mm) |
损伤阈值(J/cm²) |
快门速度(ms) |
主要材质 |
质量(kg) |
|
SHPSC-257 |
257 |
φ8 |
4 |
15 |
铝合金 |
0.39 |
|
SHPSC-266 |
266 |
φ8 |
5 |
15 |
铝合金 |
0.39 |
|
SHPSC-343 |
343 |
φ8 |
8 |
15 |
铝合金 |
0.39 |
|
SHPSC-355 |
355 |
φ8 |
8 |
15 |
铝合金 |
0.39 |
|
SHPSC-515 |
515 |
φ8 |
26 |
15 |
铝合金 |
0.39 |
|
SHPSC-532 |
532 |
φ8 |
26.5 |
15 |
铝合金 |
0.39 |
|
SHPSC-1030 |
1030 |
φ8 |
28 |
15 |
铝合金 |
0.39 |
|
SHPSC-1064 |
1064 |
φ8 |
28 |
15 |
铝合金 |
0.39 |
注：快门速度：开口从10%切换到90%所需时间

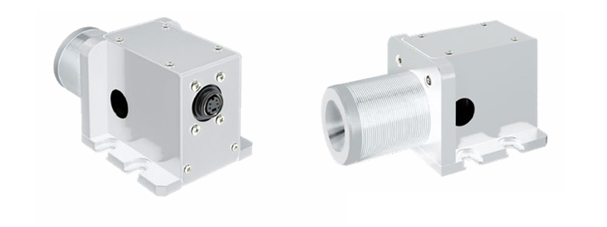

SHPSC系列示意图

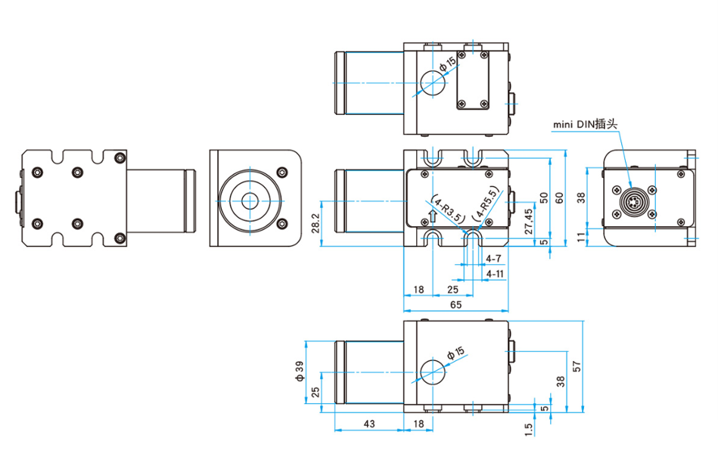

SHPSC系列外形尺寸图
西格玛光机/OptoSigma/Sigmakoki高功率激光用快门产品主要特点
反射镜式遮光结构：采用对应波长的高功率激光反射镜作为遮光片，通过镜面反射将光束导向终止位置，相比吸收式叶片能够承受更高的激光能量密度，减少热变形和损伤风险。
15ms高速开关：反射式激光快门使用了旋转螺线管，通光孔径从10%到90%的开关时间约为15ms，适用于需要频繁切换光路的科研实验和工业场合。
故障安全设计：断电时快门自动处于关闭状态，保证异常断电时的安全。
轻量化紧凑机身：SHPSB系列本体质量仅0.11kg，SHPSC系列为0.39kg，氧化铝材质外壳，适合内置到小型光学设备和移动平台中。
定制化支持：反射式激光快门可定制波长和光束直径。
SHPSB系列与SHPSC系列对比
|
对比项 |
SHPSB系列 |
SHPSC系列 |
|
反射光处理 |
需外接激光吸收器（Beam Dump） |
已内置激光吸收器 |
|
便利性 |
需要用户自己配置其他部件后使用 |
体积小，省空间 |
|
安全性 |
依赖外部终止方案的设计 |
内置激光吸收器，安全性更高 |
|
适用场景 |
需要灵活光路设计的系统 |
重视紧凑性和简易构成的系统 |
|
散热方式 |
随外部追加的光束终止方案而变化 |
激光吸收器部位会发热，注意热损伤 |
高功率激光用快门系统配置与配套产品
SHPSB/SHPSC系列高功率激光快门不能单独工作，需要配合专用2轴快门控制器（SSH-C2B-A）和电缆使用。西格玛光机/OptoSigma/Sigmakoki提供完整的反射式激光快门配套方案，用户也可根据实际需求选择延长电缆等附件。

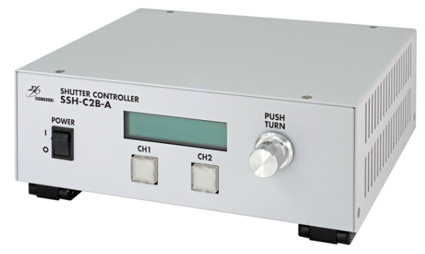

SSH-C2B-A控制器示意图
专用2轴快门控制器（SSH-C2B-A）：该控制器为反射镜激光快门提供驱动电源和开关控制信号，面板配备两路独立通道（CH1、CH2）的开关按钮和旋钮，可同时控制两台快门。控制器支持外部信号输入。
专用电缆（SSH-CA2-LOAA，长度2m）：用于连接高功率激光光学快门本体与控制器，为标准配置电缆，需另行购买，不随快门本体附带。
延长电缆（SSH-CA2-LOAB，长度2m）：当控制器与高功率激光光学快门距离较远时，可使用延长电缆进行级联扩展。
