NanoScan SP纳米压电定位平台入门操作手册

作者: 时间:2023-04-10

NanoScan SP纳米压电定位平台具有3 nm的重复精度,基于独特的紧密型机械设计和单轴控制器驱动方式,可以有效提高空间利用率并在Z轴叠层之间提供极佳的纳米定位功能。除了功能的强大外,NanoScan SP显微镜纳米Z轴定位台适配许多Prior的电动显微镜载物台,使用时需要装载到微米级电动显微镜载物台上,并通过电动显微镜载物台转接板与OlympusZeissLeicaNikon等显微镜进行兼容。

目前,英国Prior推出的NanoScan SP系列纳米压电定位平台,包含SP400SP600SP800三种不同规格行程,虽然NanoScan SP系列纳米压电定位平台具有闭环和开环两种模式,但是实际提供的产品都是闭环模式的;虽然开环模式具有更高的行程范围,但是两者实际相差不大并且闭环模式具备信号反馈功能。

NanoScan SP纳米压电定位平台不同于平时常见的显微镜载物台,用户在初次接触时会对产品产生陌生感,为了方便用户使用,英国Prior对NanoScan SP纳米压电定位平台的使用作了简单快速的使用说明。


认识NanoScan SP显微镜纳米Z轴定位台系统:

- NanoScan SP纳米压电Z轴定位平台

- NPC-D-6110控制器和电源

- 连接NanoScan SP电动纳米Z轴和PriorXY显微镜载物台的转接板,(注意:PriorXY台子H117&HLD117HLD117NN除外)不需要适配板。)

- M4 x 8的安装螺钉

- RS232C QG-0494-SK-200001的9针公头

- 装有操作手册和测试报告的u

注意:纳米压电Z轴定位平台为可移动的平台,通电和断电时高度会有所变化。平台在通电前必须安装在平面上,未安装好前,请不要将平台和控制器连接。


NanoScan SP显微镜纳米Z轴定位台的安装步骤:

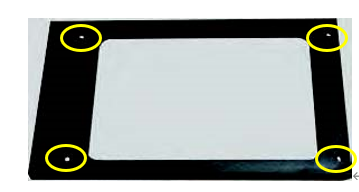

步骤一:在转接板的四个角,使用提供的螺钉将其连接到XY载物台上(注意,在将转接板连接到HLD117NN时不要拧紧。),将转接板上的四个螺孔用螺钉初步定位后,然后用内六角将每颗螺丝拧紧(0.3 Nm / 300 cNm / 0.2 lbft扭矩)。如果螺丝底部在拧紧之前脱离,立即停止,因为螺丝可能太长,需要在XY载物台移动之前将螺丝拧出。

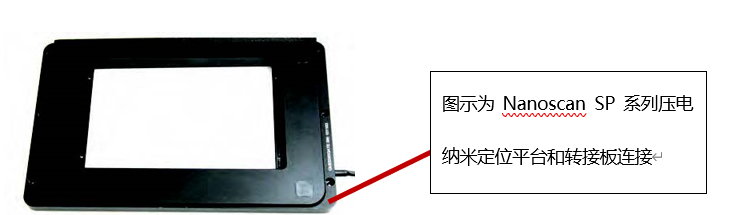

步骤二:将NanoScan SP纳米压电Z轴定位平台的连接点对准XY载物台或转接板上的连接点。

步骤三:将样品架放置在固定好的NanoScan SP显微镜纳米Z轴定位台上面,然后用四个M3的尼龙螺钉来固定。注意:只能使用尼龙螺钉(其它螺钉会有损坏NanoScan 电动纳米Z轴螺纹的风险)。

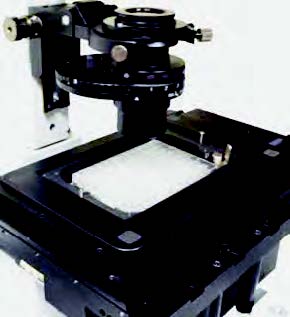

步骤四:OkolabsTokaihit提供的培养箱,可以安装在平移台上。如果使用培养箱,请确保已经在控制器上选择了样品架/培养箱(0.5kg)调优(这是默认设置)。NanoScan 电动纳米Z轴尺寸可以从附带的u盘或从网站下载的安装图中获取www.nanopositioning.comPRIOR主页。为不同的负载选择控制器进行调整以保护NanoScan SP显微镜纳米Z轴定位台是很重要的。如果打开电源,NanoScan SP纳米压电Z轴定位平台产生共鸣/振动,迅速关闭系统。检查平台的安装和调平。如果NanoScan SP纳米压电Z轴定位平台继续震动,请联系Prior寻求帮助。

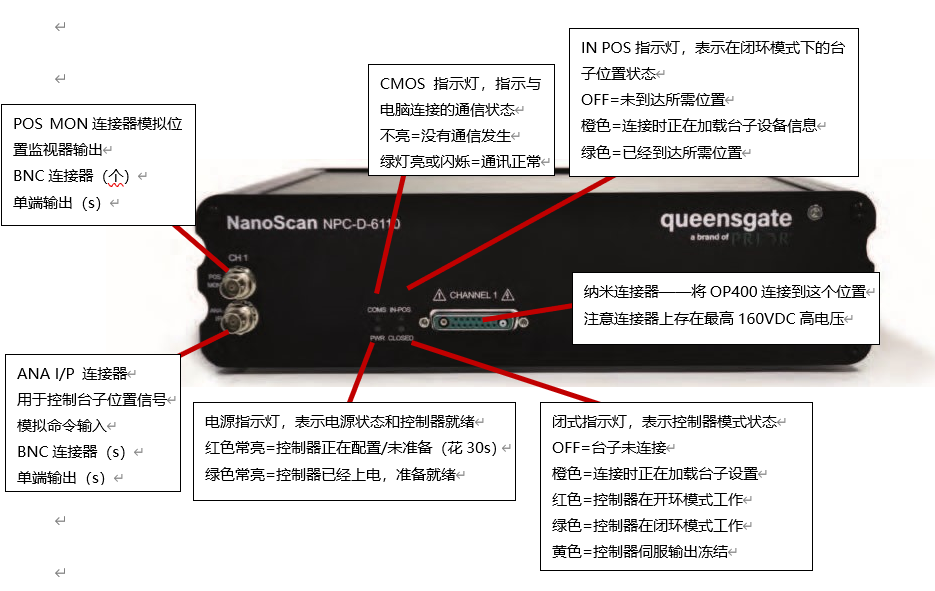

NanoScan NPC-D-6110控制器前端:

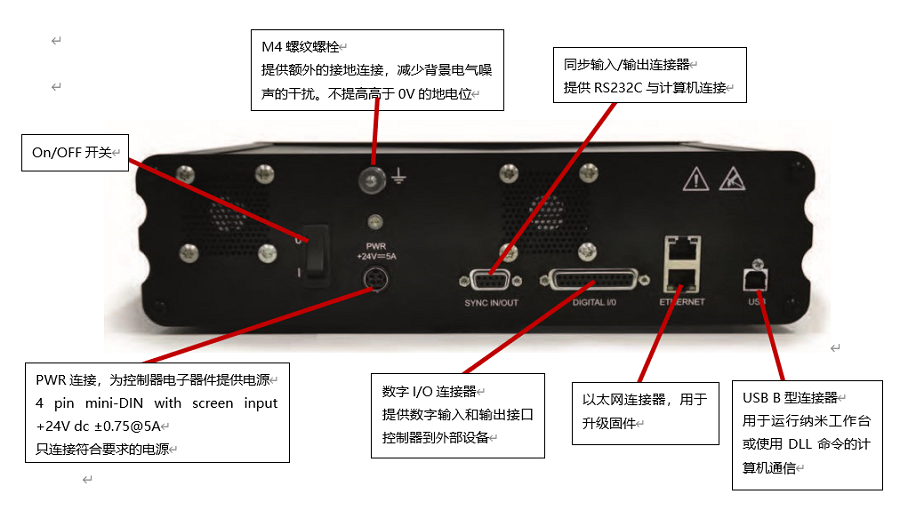

NanoScan NPC-D-6110控制器后端:

NanoScan SP显微镜纳米Z轴定位台系统:

- 安装好NanoScan SP纳米压电定位平台之后,将其连接到控制器上,确保连接器拧紧到控制器对应的孔位上。NanoScan SP纳米压电定位平台在通电前必须安装在平面上。上电之后,控制器将始终在其范围内移动平台进行自动校准。重要的是要确保镜头和样品之间有足够的间隙,从而方便进行校准。如果温度或者负载发生重大变化,平台可能会在行程的某处卡住。如果发生这种情况,请重新启动系统从而允许进行自动校准,这将重新平衡NanoScan SP纳米压电定位平台,使其闭环范围处于开环范围的中心。

- 将NanoScan SP纳米压电定位平台的电源线连接到控制器,并根据需要连接模拟输入和/USB

- 使用控制器后面板的开关。30s之后,相对应的平台通道应该显示两个绿灯(闭环和输入)。这表示平台正处于闭环状态,IN-POS LED亮了表示平台已经到达了预定的位置。

- 模拟输入和POS MON输出为0V+10V,比例系数为40 μm/volt。默认情况下,模拟输入时默认启用的。


NanoScan SP显微镜纳米Z轴定位台配套控制器软件介绍:

该系统面向客户的标准应用程序为Nanobench 6000,并包含在发货中的USB驱动器中。这还包括在使用软件之前必须安装的软件或软件链接。

- Visual C ++ Runtime

- Labview Runtime Engine 2017 SPI F3

- Nanobench 6000 可以在Windows XP7810系统上允许安装运行

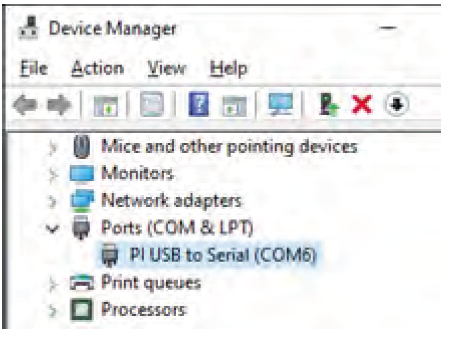

- 当Nanobench和相关软件安装完毕,控制器正常工作,进入Windows设备管理器,并找到控制器连接的COM端口(例如 COM12

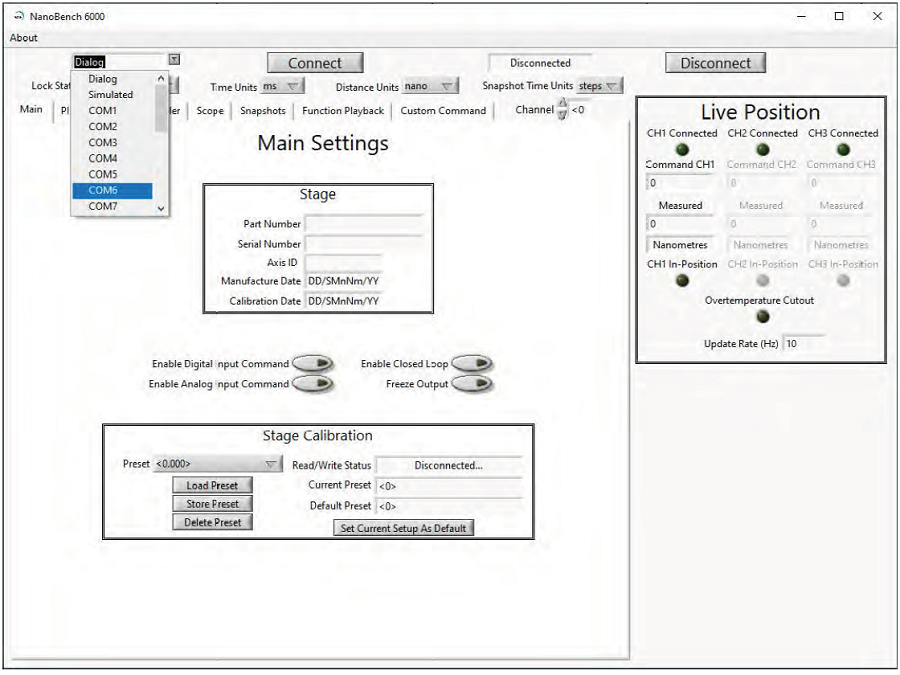

启动Nanobench显示的屏幕将类似于下图所示:

Nanobench 6000中选择正确的COM端口,然后点击连接,在这点上,软件应该连接到控制器上并开始读取实时测量的位置。

NanoScan 电动纳米Z轴软件动态设置:

NanoScan 电动纳米Z轴预装了“动态设置”,它允许平台/控制器在一系列不同的目标负载,优化步骤结算时间和分辨率下运行。

要在不同的设置之间切换,控制器必须至少解锁到“User”安全级别。然后可以通过在“PreSet”下拉菜单中选择一个新的设置,然后点击“Load PreSet”来更改设置。

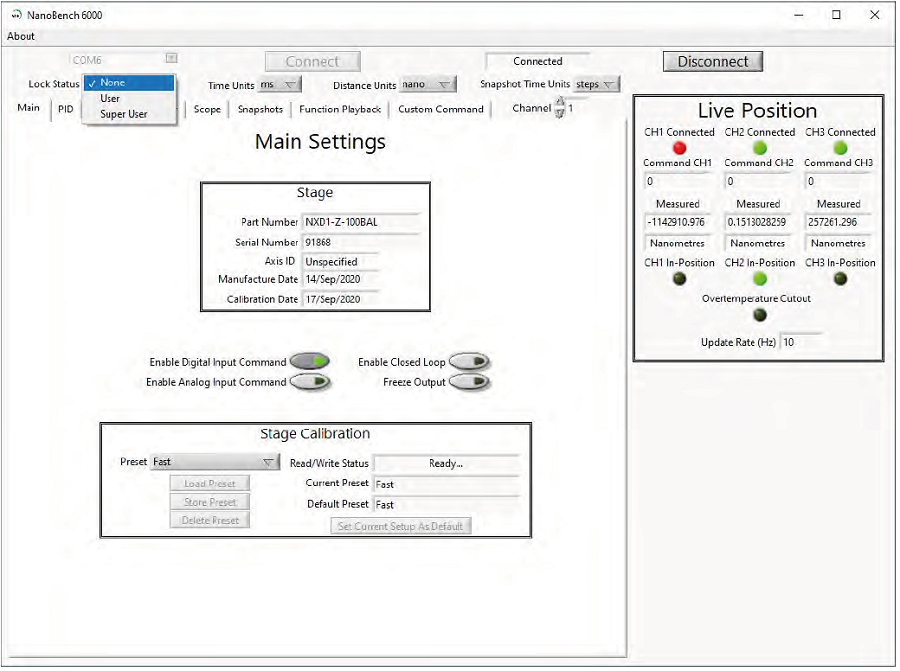

要更改安全级别,只需打开“Lock Status”下拉菜单并选择适当的锁定状态。系统会发出警告,确保用户知道解锁控制器会暴露一些命令,并且这些命令有可能对平台造成损害。在大多数情况下,“User”安全级别是最好的选择,因为它允许用户访问大多数常用的设置。同时仍然保持设置被锁定。

NanoScan 电动纳米Z轴预设置:

QGSP400和QGSP600具有存储设置,已经为快速步进设置时间和目标负载进行优化。可以通过在“Preset”下拉菜单中选择一个新的预设进行更改,然后点击“Load”进行加载。随NanoScan 电动纳米Z轴提供的测试报给中提供了有关设备预设的信息。

请注意,在控制器断电的情况下,预设设置将恢复为默认预设。


NanoScan 电动纳米Z轴保养注意事项:

- 当台子长期不使用时,建议关闭台子或者将命令停留在中间位置;

- 避免长期在相对湿度高于60%的环境下工作;

- 对于大于600 g的负载,请说明,因为必须通过设置平台来支持这一点;

- 不要用电缆提起平台或者弯曲超过30 mm半径。

NanoScan 电动纳米Z轴具有优异的性能,为了让用户能够快速了解该系列产品的使用,英国Prior推出了上述简单的操作过程,若在使用过程中有其余问题,可以联系英国Prior中国区代理商维尔克斯光电或海纳光学。
