美国RPC匀光片的使用手册

在典型的光路中，入射光照射在扩散器基片的图案侧。这对于大角度扩散器来说特别重要，以减少总内反射的影响，并允许扩散器按预期工作。如果散射角足够小，则从平面侧入射是可以的。

图1所示的石英+塑料匀光片简单应用是一束光入射到工程扩散器的图案面上，光线从表面折射进入基底，光线从基底射出后，在平面上发生折射，从而达到设计的角光谱。还需注意的是，入射光应准直，以达到最佳效果，特别是当扩散器输出包含锐利特征。当偏离准直状态时，锐利的散射特征就会开始消失。

锐利空间截止结构

上述结构定义了角度空间中的Engineered Diffusers输出，而另一种结构是使用聚焦透镜操作工程扩散器，从而将输出转换为平面上的空间坐标。一个大准直光束可与RPC匀光片一起使用，以确保最大的均匀性，同时仍能保持锐利的焦平面。如果使用准直光或近似准直光来照射石英匀光片，那么可以在工程散射片前放置一个透镜，使准直光束在透镜焦平面处聚焦。忽略场曲和畸变的影响，给出了图像平面上光照的空间范围。

照明大小=Z × tan(工程散射片角度)

图2锐利空间截止照明系统，扩散器靠近透镜系统，紧随透镜之后。

在另一种结构中，RPC匀光片位于透镜之前。不过，在焦平面上，图像与特定结构无关。因此，举例来说，如果 Engineered Diffusers产生一个正方形图案，无论扩散器是放在镜头之前还是之后，都能观察到正方形图案，与镜头的数值孔径无关。

锐利的空间截止和可控的图像尺寸

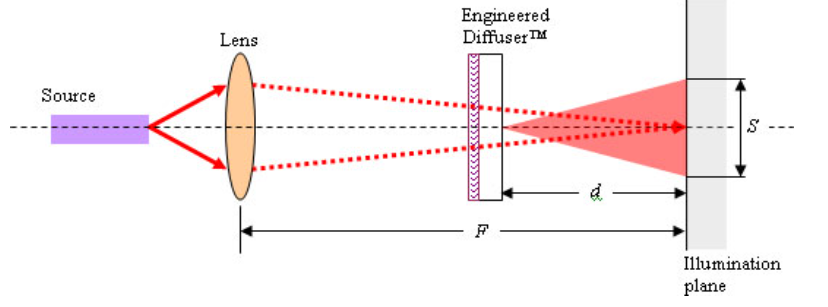

在这种结构中，使用一个透镜聚焦于照明平面，焦距F，见图3。匀光片位于透镜和照明平面之间，与平面的距离为d，散射图像的尺寸由以下公式得出。

光斑尺寸(S)=d×tan（扩散器角度）

图3可控制图像大小的锐利空间截止照明系统。镜头聚焦于照明平面，RPC匀光片位于镜头和照明平面之间。

如果需要使用单个扩散器控制图像尺寸，这种结构非常有用，只需移动扩散器即可设置所需的图像尺寸。

使用美国RPC石英+塑料匀光片进行远心照明

石英匀光片位于透镜系统的前焦平面，透镜对匀光片的输出进行准直，并将光线输送到后焦平面，所有射线束都与光轴平行。小的准直照明光束如图所示。

增大入射光的孔径可增加光在照明平面的照明角。这种效果如图5所示。

图5采用美国RPC工程散射片的远心照明系统描述了有限准直照明光束。图中显示了三个不同的视场角。图中一束轴向光束和两束极端准直光束离开扩散器，在透镜后焦点处形成锐利的特征。
