在现代激光技术应用中，光纤AOM使用与光纤声光调制器使用已成为光路控制中不可或缺的环节。作为核心光电元件，光纤声光调制器凭借其高速响应、低插损和高消光比等优势，在超快激光、光纤传感及冷原子物理等领域发挥着关键作用。而声光驱动器使用的合理性直接影响调制效果与系统稳定性——以N2系列声光驱动器为例，其最高3W的射频输出与灵活的模拟/数字调制方式，为各类声光调制器AOM提供了可靠驱动保障。与此同时，随着国产光电技术的快速进步，国产AOM在性能与可靠性上已逐步比肩国际主流产品，成为越来越多科研与工业用户的务实之选。
光纤声光调制器是利用声光互作用原理对激光进行移频及幅度调制处理的一类光电产品。波长范围可从可见光到红外区域，工作频率可从0MHz到1GHz以上，具有响应时间快、插入损耗小、消光比高、温度稳定性和可靠性高等特点，广泛应用于工业激光、超快激光光纤传感、冷原子物理等领域。
光纤AOM使用/光纤声光调制器使用-产品结构：

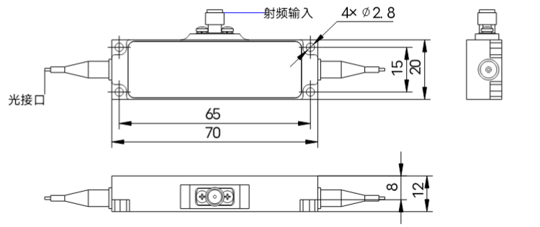

主要产品封装结构如图，单位 mm，尺寸公差按 GB/T 1804-2000 等级 c 级执行
图：FA封装结构
图：FH封装结构
图：FG封装结构
光纤AOM使用/光纤声光调制器使用-接口及定义
|
接口名称 |
接口类型 |
接入要求 |
|
射频输入接口 |
SMA母头 |
接头与实际产品匹配，信号频率、功率与产品参数匹配 |
|
光接口 |
FC/APC、FC/PC、LC/APC等 |
接头与实际产品匹配 |
光纤AOM使用/光纤声光调制器使用-使用方法
a) 步骤 1：将器件安装固定于金属平面上；
b) 步骤 2：将射频电缆接入器件射频接口，向器件输入连续射频信号，信号频率、功率应与器件工作频率、驱动功率匹配；
c) 步骤 3：通过器件尾纤或光纤连接头将产品接入光路系统；
d) 步骤 4：开启光源，开始工作；
光纤AOM使用/光纤声光调制器使用-典型输入输出特性
光纤声光调制器的典型实验框图：

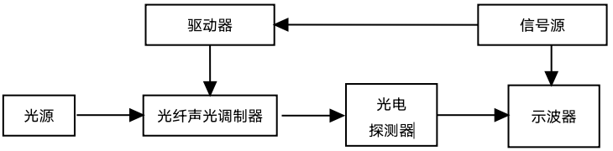

图：典型实验框图
光纤声光调制器的典型输入输出特性曲线如图：

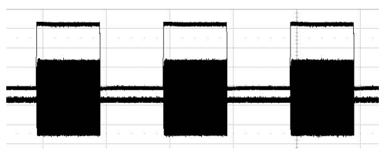

图：典型输入输出特性曲线
光纤AOM使用/光纤声光调制器使用-注意事项
a) 输入射频信号频率、功率应与器件工作频率和驱动功率匹配，严禁超额输入；
b) 加电工作前，应对产品施加散热装置，保证器件良好散热；
c) 注意保护光纤及接口，避免损伤和弯折；
d) 产品应轻拿轻放，避免冲击；
e) 器件和驱动器应配套使用，不得随意调换；
f) 产品保修期为 1 年，保修期内正常使用造成的产品损坏，生产单位负责维修或更换。
N2系列声光驱动器最高可提供3W的射频功率输出，调制方式可以模拟调制或数字调制，具有调制速度快、开关比高、杂散抑制比高和时钟同步等特点，可驱动声光调制器实现 数字调制、模拟调制、移频等功能。

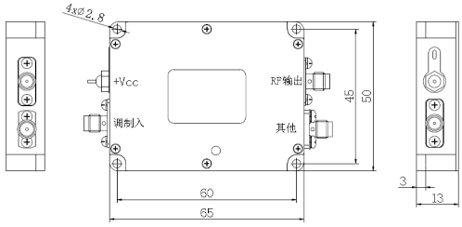

声光驱动器使用-N2系列声光驱动器结构：
注：未注尺寸公差按 GB/T 1804-2000 等级 c 级执行
声光驱动器使用-接口及定义
|
接口名称 |
接口类型 |
接口标识 |
推荐输入条件 |
备注 |
|
|
直流电源 输入端 |
穿心电容、焊片 |
+Vcc |
标称“+12V”时：12V±0.5V 标称“+24V”时：24V±1V |
芯线接电源正，焊片接电源负，“+Vcc”已标记实际工作电压 |
|
|
调制信号输入端 |
SMA母头 |
调制入 |
A1：模拟信号 0～1V@50Ω |
/ |
|
|
A5: 模拟信号 0～5V@1kΩ |
如用函数发生器输入，函数发生器负载阻抗设置为 50Ω时，最大输入电平设置为 2.5V |
||||
|
D:数字同相 TTL 电平@1kΩ |
如用函数发生器输入，函数发生器负载阻抗设置为 50Ω时，高电平设置在 1.5V～2.5V |
||||
|
射频信号 输出端 |
SMA母头 |
RF 输出 |
射频输出端，与声光调制器射频输入端或50Ω负载连接 |
/ |
|
|
其他 |
SMA母头 |
RF 输入 |
固定输出类驱动器 |
1.频率≤100MHz：正弦(方波)幅度范围(Vpp)0.5-2.5V@50Ω； 2.频率 100-200MHz：正弦(方波)幅度范围(Vpp)0.5-2.0V@50Ω； 3.频率 200-300MHz：正弦(方波)幅度范围(Vpp)1.0-2.0V@50Ω。 |
1.如用函数发生器输入，函数发生器负载阻抗设置为高阻时，电平范围可按 2 倍设置； 2.输入频率≠工作频率时，需要先输入时钟频率，后上电驱动器才能正常工作。 |
|
固定增益类驱动器 |
输入功率≤5dBm |
阻抗 50Ω |
|||
|
时钟输出 |
1.频率范围：10—100MHz； 2.正弦(方波)幅度(Vpp)2.5-5.0V@高阻。 |
输出频率≠工作频率 |
|||
|
频率监测 |
正弦波幅度范围(Vpp)≥0.5V@高阻。 |
输出频率=工作频率 |
|||
声光驱动器使用-使用方法
a) 步骤 1：用生产商提供的50Ω同轴电缆线连接驱动器“RF 输出”和声光器件的射频输入接口（或50欧负载），50Ω同轴电缆线连接驱动器“调制入”和信号发生器；
b) 步骤 2：根据具体型号规定的“其他”接口功能, 用50Ω同轴电缆线连接到系统相应接口，作为“RF 输入”时，按图A所示连接，作为“时钟输出”、“频率监测”时，按图B所示连接；
图A：典型使用框图（RF输入）

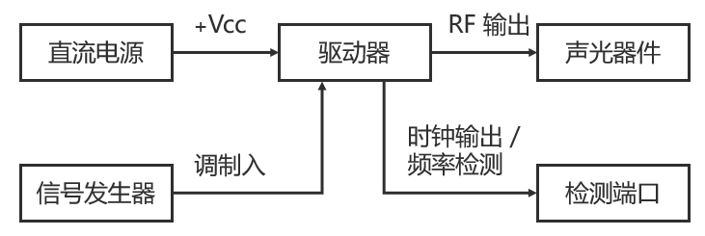

图B：典型使用框图（时钟输出/频率检测）
c) 步骤 3：按调制输入端信号参数的要求设置调制信号；
d) 步骤 4：连接驱动器“+Vcc”接口穿心电容芯线到直流电源“+”端，连接驱动器“+Vcc”焊片到直流电源“-”端；过程中严禁带电操作，否则可能会造成驱动器损坏；接通电源前请确认工作电压、极性设置正确；
e) 步骤 5：对有时钟输入的驱动器，即输入频率≠工作频率时，需要先输入时钟频率，后上电驱动器才能正常工作；
f) 步骤 6：开启电源。
声光驱动器使用-典型输入输出图
驱动器输入输出测试框图见图
图：驱动器测试框图
驱动器调制输入信号与射频输出信号的测试结果见下两图

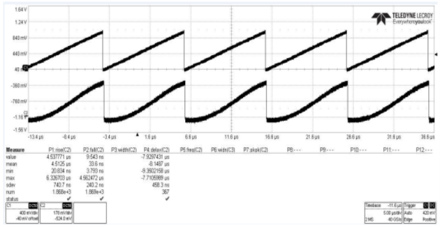

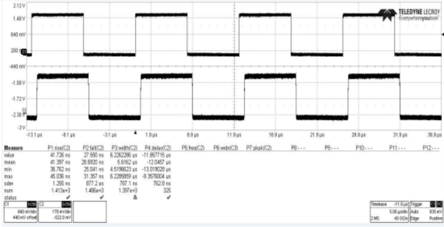

图：左图为模拟调制，右图为数字调制
声光驱动器使用-注意事项：
注意：禁止驱动器不接负载上电，电源接口禁止带电插拔
a) 驱动器的工作电压极性不能接反；
b) 驱动器的工作电压不能随意调节，过大会损坏驱动器或引起输出功率过高，烧坏声光器件，过小可能导致输出功率过低或无法正常启动;
c) 固定增益类驱动器的输出功率与输入功率相关，输入功率过大可能导致驱动器输出功率超过声光器件的最大承受功率，造成声光器件损坏；
d) 推荐采用配套的射频电缆连接驱动器的“RF 输出”端和声光器件的射频输入端，不同的电缆长度可能导致损耗指标的差异和脉冲调制波形的畸变；
e) 需单独测试驱动器输出信号波形时，必须通过衰减器后才能接示波器，否则会导致仪器损坏;
f) 驱动器可利用安装孔安装在平台上，同时注意散热，散热能力＞10W；
g) 确保各端口绝对最大输入值不超过下表规定值。
|
接口名称 |
接口标识 |
绝对最大输入（不会损坏驱动器） |
|
|
直流电源 输入端 |
+Vcc |
工作电压：标称工作电压+12V 时，最大工作电压输入＜+15V； 标称工作电压+24V 时，最大工作电压输入＜+28V； |
|
|
调制信号 输入端 |
调制入 |
模拟调制输入 A1：-0.5V～1.5V@50Ω; 模拟调制输入 A5：-0.5～5.5V@1kΩ； 数字调制输入 D：-0.5V～5.5V@1kΩ； |
|
|
（其他） |
RF 输入 |
固定输出类 |
正弦(方波)幅度范围(Vpp)： 0-2.65V@50Ω |
|
固定增益类 |
输入功率≤15dBm |
||
综上所述，无论是光纤AOM使用还是更广泛的光纤声光调制器使用，其核心均在于驱动匹配与光路设计的协同优化。正确掌握声光驱动器使用规范，合理选用如N2系列声光驱动器这类高性能配套设备，能够充分发挥声光调制器AOM的调制潜力。而在当前供应链多元化的背景下，国产AOM凭借不断提升的品质与及时的技术服务，正为用户提供更多高性价比选择。未来，随着光纤声光调制器技术的持续演进，我们相信这一领域将迎来更广阔的应用空间。
