作者：包cx 时间：2026-07-01

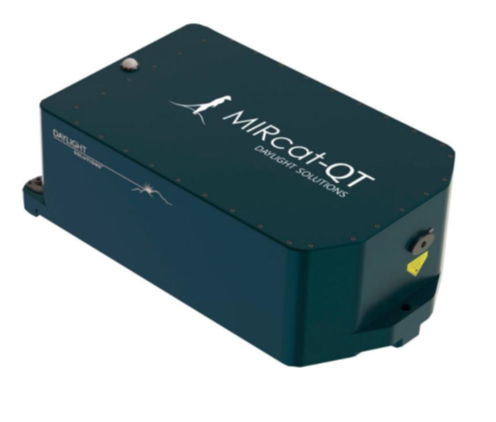

MIRcat激光器是Daylight Solutions推出的中红外可调谐量子级联激光器，包括两种主要型号：MIRcat-QT™和 MIRcat-1xxx™，适用于光谱扫描、传感和检测应用。MIRcat激光器支持1至4个QCL量子级联激光器模块，覆盖3μm-14μm波长范围。该中红外可调谐量子级联激光器提供脉冲和连续波两种操作模式，用户可通过GUI或SDK进行控制。
MIRcat激光器采用外腔量子级联激光器设计，通过旋转光栅实现波长调谐。MIRcat激光器在脉冲模式下典型线宽为0.5cm-1，在CW模式下可低于0.01cm-1。MIRcat激光器支持最高5000cm-1/s的调谐速度（MIRcat-QT宽带量子级联激光器），适用于快速扫描应用。QCL激光器MIRcat提供三种主要调谐模式：
- Sweep Mode（连续扫描）：快速连续调谐，适合实时监测。
- Step and Measure Mode（步进扫描）：逐点调谐并测量，适用于高精度光谱采集。
- Multi-Spectral Mode（多波长模式）：支持最多20个固定波长点的跳变扫描。
用户可设置起始/终止波长、步长、扫描速度、扫描次数、停留时间等参数。
超连续中红外量子级联激光器的使用注意事项：
安全警告：MIRcat激光器发射不可见中红外辐射，用户必须佩戴OD≥5的激光安全眼镜。
外壳禁止打开：用户不得打开QCL外壳，否则将导致保修失效并可能损坏内部元件。
背向反射防护：使用Daylight Solutions MIRcat激光器时，必须避免背向反射进入激光腔，否则可能损坏量子级联激光器芯片。

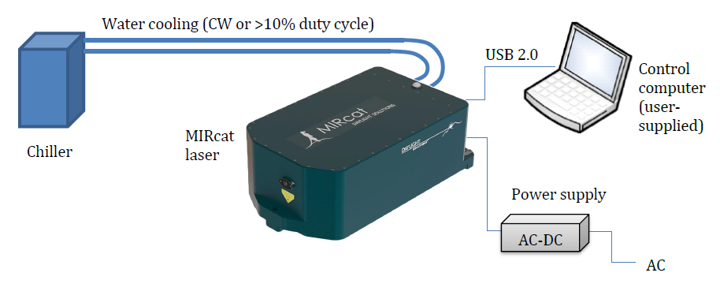

水冷要求：CW操作或脉冲占空比≥10%时，MIRcat激光器必须连接水冷机，设定温度为17°C。

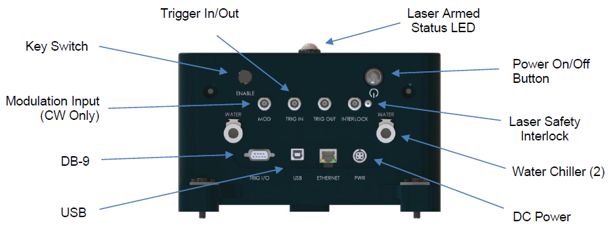

MIRcat激光器后面板接口图示
中红外可调谐量子级联激光器的安装与连接建议：
Daylight Solutions MIRcat激光器应安装在光学平台上，使用3个M6或1/4-20螺栓固定。MIRcat激光器的DB-9接口提供TTL信号（如Tuned、Scan Direction、Wavelength Trigger），用于与数据采集系统同步。MIRcat激光器的背面设有安全互锁BNC接口，必须短接才能启用激光发射。MIRcat激光器支持USB 2.0控制，采用HID协议，无需额外驱动。所有操作MIRcat激光器的用户必须遵守FDA对Class IIIB激光器的规定，包括5秒延迟警告和白色LED指示灯闪烁。MIRcat激光器的可见瞄准光束（可选）与中红外输出互斥，不可同时开启。MIRcat激光器的CW调制输入为BNC接口，输入电压不得超过4 Vpp。MIRcat激光器的故障日志可通过GUI查看。
Daylight Solutions QCL激光器在每次启动后会自动加载上次保存的参数。建议在精密测量前让MIRcat激光器预热15分钟以达到热稳定。用户可通过GUI中的“Re-Initialize Tuning”按钮重置调谐索引。
Daylight Solutions中红外可调谐量子级联激光器的规格参数：
参数
指标
波长范围
3–13 µm（取决于 QCL 选型）
最大调谐速度
QT: 5,000cm-1/s；1xxx: 100cm-1/s
每模块调谐范围
最高400cm-1
波长精度
< 1cm-1
最大峰值功率
1 W（脉冲）
最大平均功率
0.5 W（CW）
脉宽范围
40–500 ns（20 ns 步进）
脉冲重复频率
100 Hz – 1 MHz
最大占空比
10%（无水冷） / 20%（有水冷）
线宽（CW）
< 100 MHz（典型值）
光束发散角
< 4 mrad
偏振比
>100:1，垂直偏振
工作温度
15–30°C
相对湿度
10–80%（无冷凝）
电源
90–264 VAC，47–63 Hz
冷却要求
CW 或 ≥10% 占空比需水冷（≥150W 冷却能力）
MIRcat系列中红外可调谐量子级联激光器凭借其超宽调谐范围、高输出功率、灵活的控制方式、严格的安全设计，成为高端光谱与传感应用的理想选择。无论是基础科研还是工业集成，MIRcat-QT都能提供稳定、可靠、高性能的激光输出。用户在使用前应仔细阅读Daylight
Solutions用户手册，严格遵守安全规范，并定期进行系统检查，以确保设备长期稳定运行。
