德国Alphalas生产的UPD超快探测器具有响应速度快、光谱覆盖范围广和宽频率带宽的特点。本文从偏置方式、连接操作规范、阻抗匹配要求、输出信号估算方法以及安全操作与维护要点等方面系统介绍UPD超快光电探测器使用手册，为UPD探测器用户提供完整、可靠的操作指导与安全规范。
UPD超快光电探测器的偏置方式与连接操作：

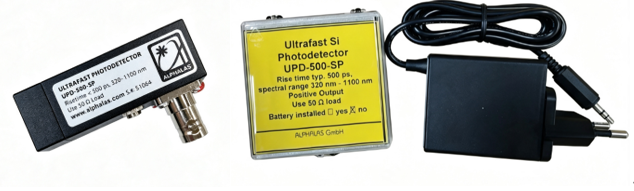

UPD超快光电探测器可通过内置5V电池进行内部偏置（视具体型号而定），也可通过外部电源供电。在连接使用UPD超快光电探测器时，必须特别注意BNC连接电缆的电容效应——该电缆电容可能会被偏置电压充电，连接后若直接接入示波器等敏感设备，可能造成设备输入端的损坏。因此，在将UPD超快光电探测器连接至任何测量设备之前，务必确保电缆电容已完全放电。
安全连接UPD探测器的标准操作步骤是：先将BNC电缆连接至带有50Ω输入阻抗的接收设备（如示波器），然后再将UPD超快光电探测器连接至电缆。这一顺序可以有效避免因电缆电容储电而导致的瞬间放电冲击。若所用设备的输入端支持短路或接地功能，建议在连接电缆前先进行短路或接地操作，连接完成后再解除该状态。这一操作规范适用于所有型号的UPD超快光电探测器，是保障设备和探测器本身安全运行的首要前提。
UPD超快光电探测器的阻抗匹配与输出估算方法：
UPD超快光电探测器只有在阻抗匹配良好的条件下，才能实现产品标称的快速响应时间与高保真脉冲波形。使用UPD超快光电探测器时，请务必采用具有内部50Ω输入阻抗的设备；若使用高阻抗输入（例如示波器的1MΩ输入），则需外接50Ω同轴负载。如果用户仅关注用于触发应用的快上升时间而对脉冲波形保真度（fidelity）要求不高，也可使用更高阻抗的设备以获取更大的输出信号，但需注意此时脉冲波形会发生畸变。对于需要高保真信号和更高输出幅度的应用场景，ALPHALAS推荐在UPD超快探测器后级联BBA系列宽带放大器。
UPD探测器的输出信号可利用灵敏度曲线进行估算，前提是假设光束截面与探测器微小光敏面尺寸相匹配。以UPD-300-SP型UPD超快光电探测器为例：波长500nm、峰值功率0.1W的光脉冲落在光敏面上，根据灵敏度曲线（0.23A/W），峰值电流为0.023A，采用50Ω端接时产生的电压降为1.15V。在实际操作中，由于UPD超快探测器的光敏面尺寸在微米量级，实际落在光敏面上的光量难以精确预估。安全的操作方式是先用带宽至少100MHz的示波器测量信号幅度，再根据带宽比值估算在更高带宽示波器上的预期信号。例如，在100MHz示波上测得20mV，则在5GHz示波上预期约为1V（带宽比50倍）。
UPD超快光电探测器的安全操作、损伤规避与维护规范：
UPD超快光电探测器使用手册中的安全操作涉及多个关键环节。首先，请勿将激光束聚焦到UPD超快光电探测器的芯片上——该探测器灵敏度足够高，可探测较低能量和功率。部分型号的UPD超快探测器配备聚焦透镜以提高灵敏度，使用时更需谨慎。ALPHALAS建议在UPD超快光电探测器前方使用散射片（毛玻璃）来分散入射光，并从尽可能低的信号开始调试。确保UPD探测器未处于饱和状态的最简单方法是：使用已知衰减量的滤光片对光进行多次衰减，若信号随衰减倍数等比例下降，则表明探测器工作在线性区。在带有50Ω输入的快速示波器（带宽>1GHz）上，建议将UPD超快光电探测器的输出信号控制在500mV以内。
UPD超快探测器的最大入射光功率有明确限制：对于脉冲光源（脉宽<100ns），峰值功率不超过20mW；对于连续光源，平均功率不超过5mW。ALPHALAS不对UPD超快光电探测器定义具体的损伤阈值，因为用户无法精确确定落在微米级光敏面上的能量密度，且干涉效应和激光强度分布中的热点可能导致局部能量密度超标。因此，更好的做法是将输出信号的饱和水平作为限制因素——UPD超快光电探测器的安全工作能量密度始终低于饱和水平。对于极短脉冲（飞秒、皮秒），ALPHALAS建议在采样/高带宽示波器上控制200mV峰值信号以避免饱和；使用外部电源时，UPD超快光电探测器的线性信号范围可高达2V。
在维护方面，UPD探测器内置偏置电池在正确使用条件下寿命可达2年，前提是激光重复频率不超过100Hz、环境光得到适当屏蔽（使用滤光片或遮光管）、长时间不使用时断开探测器连接。更换电池时需注意外壳内标示的正负极性，并每3个月检查一次电池状态以避免漏液损坏。对于连续锁模激光器的测量，ALPHALAS建议使用稳定的外部电源通过探测器外壳背面的插口供电。此外，从BNC或SMA连接器一侧打开UPD超快光电探测器外壳或破坏红色密封将导致保修失效。超快光电探测器使用手册中明确要求使用UPD超快光电探测器监测激光时务必佩戴防护眼镜，反射或散射光可能对眼睛或皮肤造成危险。当组合使用UPD超快探测器和BBA放大器时，两者之间需接入50Ω负载。使用外部电源时请遵守市电设备操作规范，避免在极端潮湿环境中使用，且仅限室内操作。
无论是科研实验室还是工业检测场景，严格按照UPD超快光电探测器使用手册的指引进行操作，即可充分发挥UPD探测器的全部潜能，为超快光信号测量提供可靠、精准的技术支撑。
