作者：韦bq 时间：2026-06-24
德国Infrasolid红外光源是强大且高效率的红外热辐射光源，能够满足对可靠且高精度气体传感器的需求，并在红外光谱学领域提供广泛的应用场景。INFRASOLID红外黑体光源的特点是其电阻的温度系数极低，因此，其热电阻值与冷电阻值几乎一致，这简化了红外热辐射光源的电气控制。
黑体红外光源均可采用电压、电流或功率调节模式进行驱动，具体采用直流（DC）还是交流（AC，脉冲）工作模式，取决于应用场景。根据驱动模式和所施加的电功率，红外发射器的电阻值可能会随时间变化。为了获得较高的测量精度，建议热辐射光源始终采用功率调节模式，但是，这是复杂的工作模式，并不适用于所有应用场景。
对于需要小型、低成本且稳定性接近稳压模式的驱动电路的应用，本文提出了一种采用可调低压差（LDO）稳压器的简单电路（如下图）。LDO稳压器是一种线性稳压器，即使在电源电压非常接近输出电压时，也能稳定调节红外发射器的驱动电压，这使得输入电压范围更广，在电池供电的应用中也具有优势。仅需一个外部电阻R3即可设定电流限制，从而实现功率限制。如果电路设计合理，且其工作点已根据红外发射器的电气阻抗进行调整，那么在电阻发生微小变化以及宽输入电压和温度范围内，电气驱动功率将保持恒定。

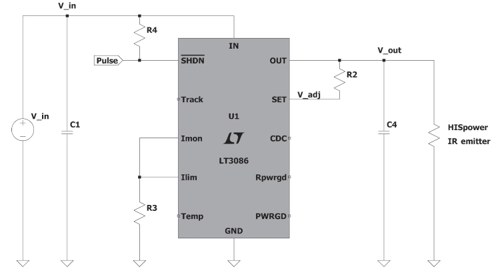

使用LDO稳压器LT3086驱动HISpower系列黑体红外光源的应用电路。

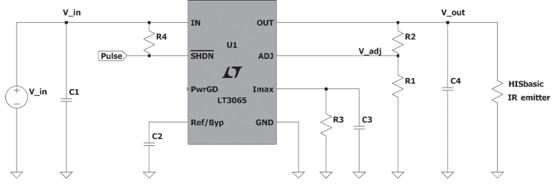

使用LDO稳压器LT3065驱动HISsmd系列和HISbasic系列黑体红外光源的应用电
德国Infrasolid红外光源的极高工作功率参数集：
HISpower系列：
红外光源的驱动功率P由两个电阻R2和R3决定，为了正确选型，必须使用以下方程来计算给定驱动功率P和给定红外光源电气（热）电阻REmitter时的所需电阻值：
表1：用于驱动HISpower系列红外光源达到最大工作功率的一组参数。
|
Part |
HISpower |
|
|
HIS2000R-0/-0WC/-A300-6/-A300-9/-C300-6/-C300-9/-CWC300/-BWC300 |
|
REmitter |
5.8Ω |
|
R2 |
68.1kΩ |
|
R3 |
1.21kΩ |
|
R4 |
510kΩ |
|
C1 |
10µF |
|
C2 |
n/a |
|
C3 |
n/a |
|
C4 |
10µF |
|
低压稳压器U1(LDO regulator) |
LT3086 |
|
输入电压 (V_in) |
(4.3 … 6)V |
|
脉冲信号电压 |
低/关：(0…1)V 高/开：1.5V…V_in |
|
驱动功率 |
2500mW |
HISsmd系列和HISbasic系列：
红外光源的驱动功率P由电阻R1、R2和R3设定，为了正确选型，须使用以下方程来计算给定驱动功率P和给定红外发射器电气（热）电阻REmitter时的所需电阻值：
表2：用于驱动HISsmd系列红外光源达到最大工作功率的参数集。
|
Part |
HISsmd系列 |
|||
|
HIS20smd |
HIS100smd |
HIS180smd-0 |
HIS180smd-A/-S |
|
|
REmitter |
9Ω |
10Ω |
21Ω |
21Ω |
|
R1 |
13.7kΩ |
8.06kΩ |
8.06kΩ |
8.06kΩ |
|
R2 |
14.7kΩ |
14.7kΩ |
27.7kΩ |
30.9kΩ |
|
R3 |
2.15kΩ |
1.78kΩ |
2.43kΩ |
2.26kΩ |
|
R4 |
510kΩ |
510kΩ |
510kΩ |
510kΩ |
|
C1 |
4.7µF |
3.3µF |
3.3µF |
3.3µF |
|
C2 |
10nF |
10nF |
10nF |
10nF |
|
C3 |
22nF |
22nF |
22nF |
22nF |
|
C4 |
4.7µF |
3.3µF |
3.3µF |
3.3µF |
|
低压稳压器U1(LDO regulator) |
LT3065 |
|||
|
输入电压 (V_in) |
(4.3 … 6)V |
(2.0 … 13)V |
(3.0 … 13)V |
(3.0 … 13)V |
|
脉冲信号电压 |
低/关：(0…1)V 高/开：1.5V…V_in |
|||
|
驱动功率 |
175mW |
290mW |
330mW |
390mW |
表3：驱动HISbasic系列红外光源达到最大工作功率的参数集。
|
Part |
HISbasic系列 |
|
HIS550R-0/-0WC/-A/-B/-C |
|
|
REmitter |
22.6Ω |
|
R1 |
11kΩ |
|
R2 |
61.9kΩ |
|
R3 |
1.69kΩ |
|
R4 |
510kΩ |
|
C1 |
3.3µF |
|
C2 |
10nF |
|
C3 |
22nF |
|
C4 |
3.3µF |
|
低压稳压器U1(LDO regulator) |
LT3065 |
|
输入电压 (V_in) |
(4.3 … 6)V |
|
脉冲信号电压 |
低/关：(0…1) V 高/开：1.5 V…V_in |
|
驱动功率 |
700mW |
建议使用公差为1%或更小（E96或E192系列）的电阻来设定驱动功率，这可将漂移降低，并实现稳定的运行。所有其他参数均保持恒定，具体如上表所示。在直流模式下，脉冲信号电压必须设置为高电平或输入电压 V_in。
德国Infrasolid红外光源HISpower系列，HISsmd系列和HISbasic系列驱动电路板：
为了方便快速评估HISpower系列，HISsmd系列和HISbasic系列，提供了一款简易黑体光源驱动板（如下图）。

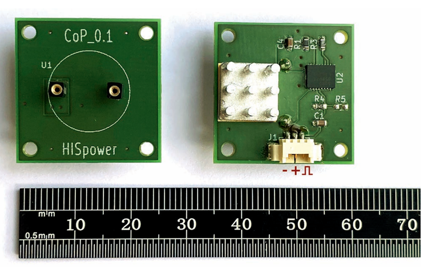

HISpower系列TO-8封装大功率红外黑体光源驱动板

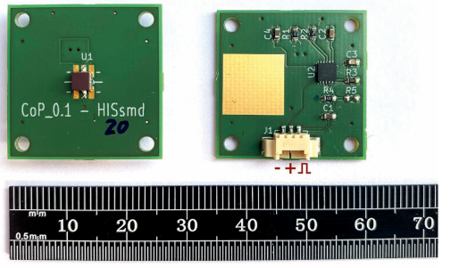

HISsmd系列3×3mm SMD微型红外黑体光源驱动板

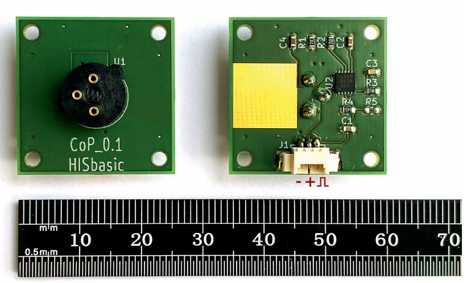

HISbasic系列TO-39/TO-5封装红外黑体光源驱动板
