Prior显微镜电动载物台H117、H101A和ES111限位调整

在安装显微镜载物台时，由于载物台尺寸和行程的原因，在运行过程中显微镜电动平台可能会与显微镜发生碰撞。如果发生碰撞，就说明此显微镜电动载物台的限位需要进行调整。海纳光学有限公司作为Prior显微镜电动载物台的专业代理商，有着丰富的显微镜载物台的安装和调试经验。本文以H117、H101A和ES111三款显微镜电动平台为例，说明显微镜电动载物台的显微镜调整方案和所需要的相关配件。

H117显微镜载物台限位调整：

工具：2.5 mm内六角扳手（hex key），小一字螺丝刀，1 mm内六角扳手

Y轴限位调整：

1)        先确保H117显微镜载物台没有和控制器连接

2)        将固定电机盖的三个内六角螺丝拧下来（如Fig.A所示）

3)        将电机盖移开

4)        将三个一字螺丝拧开（如Fig.B所示）

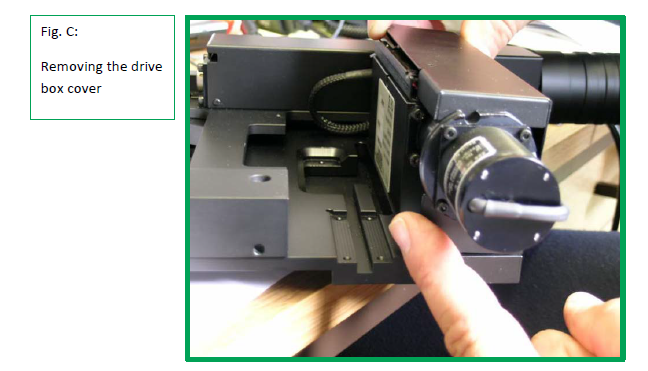

5)        将手指放在电机下面（如Fig.C所示）

6)        轻推驱动电机下方的盖子至超过电机盖。电机就可以被释放出来

7)        抬起驱动电机，避免碰到各种电缆

8)        将驱动电机向下放置在载物台旁边，避免误触连接到控制器延长线

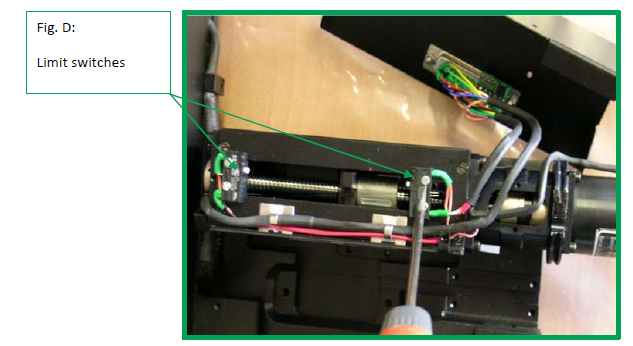

9)        此时，限位开关应该可以看得见（如Fig.D所示）

10)     将限位开关的两个一字螺丝拧下，以便进行限位调节

11)     将限位移到需要的地方

12)     将一字螺丝拧紧以固定设置好的限位开关的位置

13)     将下方外壳放回原位，确保所有电缆都在外壳内

14)     将驱动电机和电机的外壳恢复到原位

15)     确保所有电缆都在正常位置上，没有被外壳卡住

16)     将第4步中的三个一字螺丝拧紧

17)     将电机盖外壳装回原位，注意不要卡住任何电缆

18)     将内六角螺丝拧紧

X轴限位调整：

1)     先确保H117显微镜载物台没有和控制器连接

2)        移动X轴直到可以看见电缆和固定螺丝（如Fig.E所示）

3)        将四个一字螺丝拧开，松开线缆的固定（如Fig.E所示）

4)        将一根手指放在驱动箱盖的右侧靠近电机盖的位置，并垂直提起盖子

5)        此时应该可以看见限位开关（如Fig.F所示）

6)        拧下固定限位控制器的两个一字螺丝

7)        将限位开关设定在所需位置

8)        拧紧一字螺丝，固定好限位开关的位置

9)        将电机盖装回原位，并确保电缆都在正确的位置上（如Fig.F所示）

10)     将四个一字螺丝拧紧，将电缆固定回原位

H101A显微镜电动平台限位调整：

工具：小一字螺丝刀

Y轴限位调整：

1)     先确保H101A显微镜电动平台没有和控制器连接

2)        将3个一字螺丝拧下来（如Fig.A所示）

3)        将驱动电机盖移开

4)        此时，限位开关应该是可见的（如Fig.B所示）

5)        拧下两个一字螺丝以便进行限位调整

6)        将限位开关设定在所需位置

7)        拧紧两个一字螺丝以固定调整好的限位开关

8)        将电机盖和电缆恢复原位

9)        将三个一字螺丝拧紧

X轴限位调整：

1)     先确保H101A显微镜电动平台没有和控制器连接

2)        将三个一字螺丝拧下（如Fig.C所示）

3)        移开驱动电机盖

4)        此时应该可以看见限位开关（如Fig.D所示）

5)        拧下固定限位控制器的两个一字螺丝

6)        将限位开关设定在所需位置

7)        拧紧一字螺丝，固定好限位开关的位置

8)        将电机驱动电机盖装回原位，并确保电缆都在正确的位置上（如Fig.F所示）

将三个一字螺丝拧紧，将设备回归正常状态

ES111显微镜电动载物台限位调整：

工具：2 mm内六角扳手（hex key），小一字螺丝刀，1.5 mm内六角扳手

Y轴限位调整：

1)      先确保ES111显微镜电动载物台没有和控制器连接

2)        将两个一字螺丝拧下来（如Fig.A所示）

3)        将三个内六角螺丝拧下来（如Fig.A所示）

4)        将手指放在驱动电机下面（如Fig.B所示）

5)        抬起驱动电机。电机就可以被释放出来

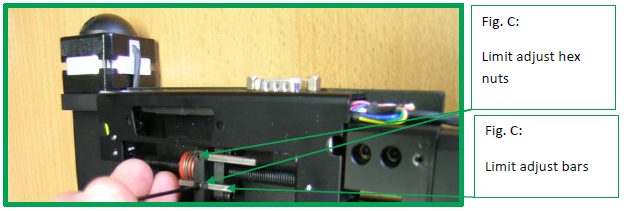

6)      此时限位调整六角螺丝和限位调整杆将可见

7)     将限位开关的两个内六角螺丝拧下，以便进行限位调节

8)     将限位移到需要的地方

9)        将内六角螺丝拧紧以固定好限位器的位置

10)     将电机盖放在电缆的上方，然后将电机推到卡扣的位置上并卡好

11)     将其余螺丝和螺母拧紧

X轴限位调整：

1)     先确保ES111显微镜电动载物台没有和控制器连接

2)        将三个内六角螺丝拧下（如Fig.D所示）

3)        确保显微镜电动载物台的底板没有超出驱动电机

4)        将手指放在驱动电机外壳下（如Fig.E所示）

5)        抬起驱动电机盖

6)        此时限位调整六角螺母和限位调整杆将可见

7)        拧下固定限位器的内六角螺丝

8)        将限位开关设定在所需位置

9)        拧紧六角螺丝，固定好限位开关的位置

10)     将电机驱动电机盖装回原位，并确保电缆都在正确的位置上

11)     将剩余螺丝在原位拧紧

本文主要介绍了H117、H101A和ES111三款Prior显微镜电动载物台限位调整的方法和所需要的相关配件。海纳光学有限公司作为Prior显微镜电动载物台的专业代理商，有着丰富的显微镜载物台的安装和调试经验。如果您有其他问题，欢迎随时与我们联系。
