400~1500nm宽波段液晶可变螺旋板，ARCoptix可见光传输效率优于85%的宽光谱液晶可调螺旋板

ARCoptix液晶可变螺旋板VSP通过改变液晶分子的排列方式，将简单的激光束转化为具有轨道动量（L=1或L=2）的涡旋光束，径向偏振光束。单一液晶Q-Plate可以在400~1500nm波段使用波长，并且适用于包括飞秒脉冲激光等各种类型的激光。在可见光范围内传输效率优于85%，用户可以调整宽光谱可调螺旋板控制器的电压来适应波长的变化。

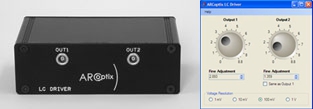

ARCoptix液晶Q-Plate可以使用标准的实验室函数发生器进行控制以外，ARCoptix液晶可变螺旋板VSP也可以使用ARCoptix推出的LC驱动器进行驱动，ARCoptix LC驱动器可以为ARCoptix液晶可调螺旋板提供更精细化的操控。ARCoptix LC驱动器通过USB接口进行连接，通过简易的软件程序进行操作。比起标准的实验室函数发生器，ARCoptix LC驱动器使用起来更加的契合。 1.6 KHz的输出频率使得宽光谱可调螺旋板内部的液晶层的均匀变化。

液晶可变螺旋板规格参数：

液晶可变螺旋板的制作原理

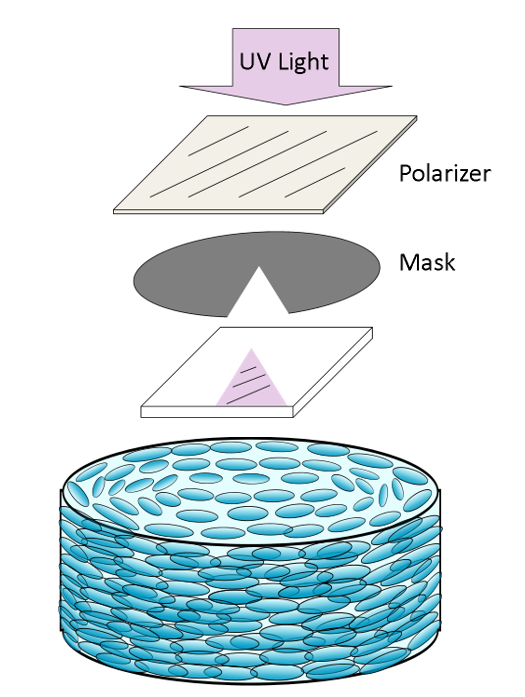

液晶可调螺旋板VSP是一种由两层聚合物对齐基板和中间液晶层组成的向列相液晶器件，又可称作液晶螺旋相位板。在液晶螺旋相位板的制作过程中，通过调整液晶的局部排列状态，可使液晶可调螺旋板形成所需的形态。在液晶可变螺旋板的聚合过程中，聚合物层上印制的排列方向与紫外光的偏振方向平行。通过调节入射紫外光的偏振，可以获得各种液晶排列模式，从而确定液晶螺旋相位板的光轴。

液晶Q-Plate的应用

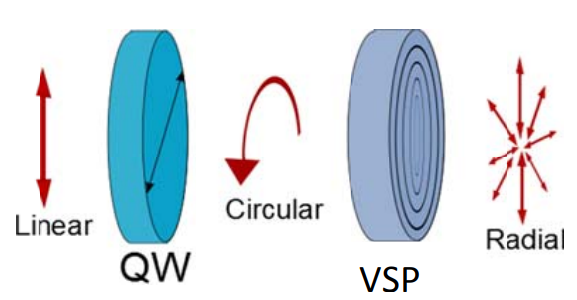

ARCoptix的液晶Q-Plate是一种无源液晶光学元件，能够改变均匀偏振光束（如高斯光）的偏振空间分布。VSP是一种完全透明的光学元件，除了材料吸收的效果以外没有其他的损耗、散射或衍射光。VSP可以简单地实现从均匀线性偏振光束的转换（例如径向、方位向或柠檬形、螺旋形或星形分布）。通过简单地改变施加在VSP上的偏压，用户可以获取不同的输出极化模式。

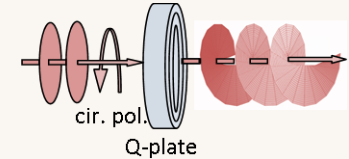

宽光谱可调螺旋板可以将具有圆形(左旋或右旋)偏振的平面波前转换为具有光学涡旋的波束(波束中心具有未定义的相位)。这样的波束携带轨道动量，并具有螺旋波前，如下图所示。

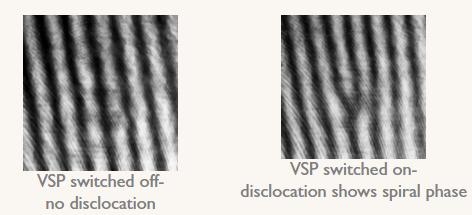

Q-Plate的延迟由交流偏压控制，可以调整到50-1500nm之间的任何所需值。作为额外功能，轨道动量可以简单地通过改变Q-Plate上的偏压来开启或关闭。当在带有倾斜光束的Mac-Zehnder干涉仪中放置VSP时，可以观察到由VSP产牛的波面位错。下方的图片展示了一个典型的叉型干涉图，证明了存在这种波面位错以及输出光束的螺旋波面。
