作者：李gh 时间：2025-12-15
本文档基于CVI Laser Optics的产品手册，系统整理了CVI反射镜适用于532nm和1064nm双波长的激光反射镜型号。这些反射镜主要用于Nd:YAG激光器及其倍频应用，支持高功率、高损伤阈值及多种入射角配置，满足工业加工、科学研究等领域的严格要求。CVI Laser Optics提供多种专为双波长设计的介质膜反射镜，CVI反射镜能够在532nm和1064nm波长同时实现高反射率。这类反射镜通常采用熔融石英（Fused Silica）或N-BK7基底，表面镀有定制化多层介质膜，确保在脉冲或连续激光环境下具有高损伤阈值和长期稳定性。其典型应用包括激光标记、微加工、光谱合束及激光谐振腔设计。
在激光技术领域，针对需要同时高效处理多个特定波长的应用，多重波长激光反射镜是实现系统紧凑化和高性能化的核心元件。CVI Laser Optics凭借其先进的薄膜技术，提供了覆盖从深紫外到远红外的系列化解决方案。这类元件专为诸如Nd:YAG激光器的基频与谐波（如1064nm与532nm）同时使用等复杂光路而设计，能够在单一光学表面上对两个或多个设计波长实现极高的反射率，显著简化了系统架构，提升了可靠性。
在多重波长激光反射镜的庞大家族中，双波长反射镜是一个尤为重要的子类。它们通常针对两个有特定关联的波长进行优化，例如Nd:YAG激光器的1064nm基频光及其二次谐波532nm。CVI的HM系列就是此类镜片的典范，其在0度或45度入射角下，对这两个波长均能保持99%以上的反射率，并且具有极高的激光损伤阈值，非常适合用于构建高效的腔内倍频激光器或进行双波长光束合束。
对于最主流的固体激光器之一，Nd:YAG专用谐波反射镜提供了极致的性能。这类反射镜（如Y1/Y2/Y3/Y4系列）针对Nd:YAG激光器的各次谐波（1064nm, 532nm, 355nm, 266nm）进行了精准优化。特别是采用离子束溅射（IBS）技术的Y1S,Y2S等系列，实现了>99.9%的极高反射率和超低的吸收/散射损耗，是构建高稳定性、高功率激光谐振腔的理想选择，确保了激光器的高效、稳定输出.
在选择最合适的双波长反射镜时，需综合考虑中心波长、入射角、偏振态、激光功率密度及系统成本。CVI提供的丰富产品线，从标准的Nd:YAG专用谐波反射镜到支持广泛波长订制的多重波长激光反射镜，能够满足从基础研究到工业量产的不同需求。因此，深入理解这些反射镜的技术特性，对于优化光路设计、提升整个激光系统的性能至关重要。

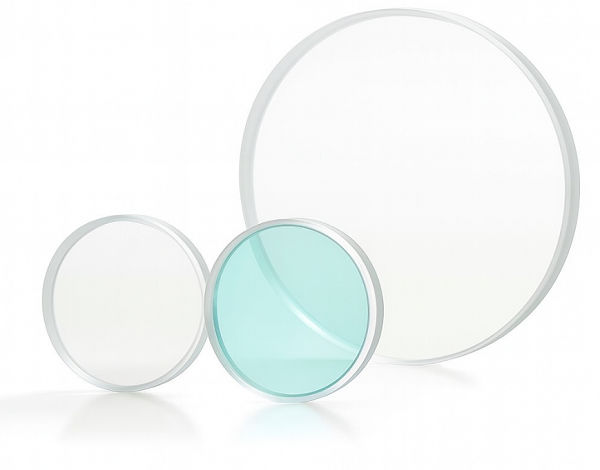

图：CVI 离子束溅射Nd:YAG双波长激光镜片
型号列表与关键参数
以下列出支持532nm和1064nm双波长的反射镜型号及其核心参数。所有反射镜均符合MIL标准的环境耐久性要求。
HM系列：Nd:YAG 1064/532nm双波长反射镜
产品代码: HM
波长范围: 1064nm & 532nm
反射率:
0°入射: R≥99.0%（1064nm和532nm）
45°入射（非偏振）: R≥98.5%
损伤阈值:
1064nm: 8J/cm 2（20ns脉冲，20Hz）
532nm: 3J/cm2（10ns脉冲，20Hz）
基底材料: 熔融石英（标准级Corning 7980）
尺寸选项:
|
尺寸代码 |
直径（mm） |
厚度（mm） |
部件号示例（0°入射） |
|
0525 |
12.7 |
6.35 |
HM-0525-0 |
|
1025 |
25.4 |
6.35 |
HM-1025-0 |
|
2037 |
50.8 |
9.53 |
HM-2037-0 |
部件号示例（0°入射）
Y1S/Y2S系列：离子束溅射Nd:YAG反射镜
产品代码: Y1S（1064nm）、Y2S（532nm）
反射率: R≥99.9%（0°或45°入射，S&P偏振均适用）
损伤阈值:
Y1S: 40J/cm2@1064nm
Y2S: 8J/cm2@532nm
特点: 低损耗、高环境稳定性，适用于光纤激光器。
部件号示例:
Y1S-1025-0（1064nm，0°入射，直径25.4mm）
Y2S-1025-45（532nm，45°入射，直径25.4mm）
PR1系列：高能量部分反射镜（输出耦合器）
波长适应性: 190–2100nm（含532nm和1064nm）
反射率范围: 30%–99%（可定制）
基底选择:
λ ≤ 450nm: 熔融石英
λ > 450nm: N-BK7
部件号构建规则:
PR1-中心波长-反射率-尺寸代码
示例: PR1-1064-95-0525（1064nm，95%反射率，直径12.7mm）
选型指南与技术要求
-入射角选择：
0°入射: 适用于垂直入射场景，反射率最高（通常>99.9%）。
45°入射: 需区分偏振态：
S偏振: 反射率接近0°入射
P偏振: 反射率略低（约98.5%）
非偏振（UNP）: 取S/P平均值
-表面质量与公差：
表面面型: <λ/10PV @633nm（激光级）
表面质量: 10-5 scratch-dig（MIL-PRF-13830b）
直径公差: +0/-0.25mm
楔角: ≤5 arc minutes（平面基底）
-涂层技术：
介质膜涂层: 提供高损伤阈值，适用于脉冲激光。
金属涂层（如保护银、金）: 适用于宽带应用，但532/1064nm双波长首选介质膜。
应用场景与定制服务
-典型应用：
激光谐振腔: 使用HM系列作为端镜或折返镜。
频率转换系统: Y2S反射镜用于532nm倍频光路。
OEM集成: 支持尺寸、曲率半径（如凹面镜）定制。
-定制选项：
尺寸: 支持12.7mm至101.6mm直径。
曲率: 提供凹面（CC）或凸面（CX）选项，如SMCC系列基底。
涂层: 可针对特定偏振或带宽优化。
