使用Graticules显微镜载物台千分尺校准目镜标线，介绍“准备-校准-验证”的校准流程及显微镜测微尺多重标准认证

掌握权威的显微镜目镜测微尺校准方法。本指南详解利用显微镜载物台测微尺（亦称显微镜载物台千分尺）进行载物台测微尺校准目镜标线的“准备-校准-验证”全流程，并解读Graticules Optics载物台测微尺认证标准（UKAS/NPL），确保您的显微镜测微尺显微测量精准且具备国际公信力。

显微镜载物台千分尺是显微镜显微测量中至关重要的基准标定工具。它本质上是一块特制的载玻片，其中心区域镶有经过精密刻蚀和标定的极细刻度尺，总长通常为1-2毫米，并被精确等分为100或200个小格，因此每一小格代表一个已知的、固定的实际长度(例如，分度为0.01毫米，即10微米)。其核心功能并非直接测量样品，而是为显微镜的测量系统提供“标尺”。在使用时，将显微镜载物台千分尺放置在显微镜载物台上，通过与目镜中的标线(目镜测微尺/分划板)的刻度进行比对和校准，即可确定在不同放大倍数下，目镜中每一小格所对应的真实世界尺寸。因此，载物台测微尺是材料科学、生物学、医学检验、金相分析等领域进行定量显微分析的必备基础器件，堪称微观世界的“标准刻度尺”。

显微镜目镜测微尺校准的核心是通过与目镜测微尺配合，确定特定放大倍数下目镜测微尺每格的实际长度，载物台测微尺校准目镜标线流程可简化为“准备-校准-验证”三大步骤。

1.校准前准备

(1)安装目镜测微尺

取下显微镜目镜，取下显微镜目镜，旋开顶端透镜，将目镜测微尺刻度朝下放入目镜隔板上，旋紧透镜后插回镜筒(更详细的安装方法请查看另外一个关于目镜标线的技术文档)。

(2)放置载物台千分尺

将载物台测微尺刻度面朝上置于载物台，用夹子固定，确保刻度区域位于视野中心。

(3)环境与仪器检查

实验室温度控制在 20-25℃，避免振动；用镜头纸清洁目镜、物镜，确保无污渍影响成像。

2.核心校准操作

(1)调焦与对齐

先用低倍镜对焦，使显微镜测微尺刻度清晰；转动目镜、移动载物台，让两测微尺刻度线平行，且左侧某一刻度线完全重合。

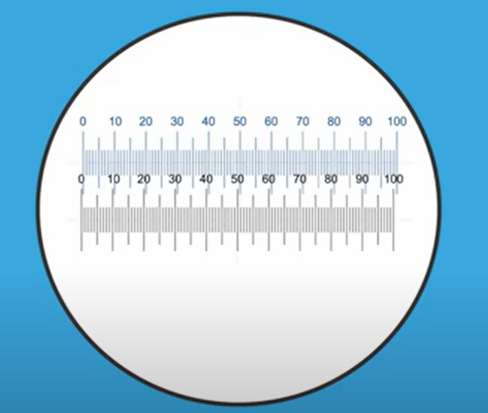

将载物台测微尺和目镜标线对齐

(2)计数重合格数

从左侧重合线开始，向右找到另一处完全重合的刻度线，分别记录两条重合线间目镜测微尺(L_s)和载物台测微尺(L_e)的格数。

(3)计算校准常数

按公式计算目镜测微尺每格实际长度，公式为：每格长度（μm）=（L_s×10)/L_e（假设载物台测微尺每格固定为10μm）。

(4)多倍率校准

更换高倍镜，重复上述(1)-(3)载物台测微尺校准目镜标线，分别记录不同放大倍数下的校准常数。不同物镜-目镜组合会产生不同的校正值，因为放大倍率本质上是光学系统对空间尺度的变换系数。校准过程实际上测量了该变换系数在实际工作条件下的真实值，抵消了镜片制造公差、机械装配误差和温度变形等影响因素

(5)应用实例

假设在40倍物镜下观察，显微镜测微尺的10格（L_s=10）正好与目镜测微尺的45格（L_e=45）对齐,带入公式则可得到每格长度(μm)=(L_s×10)/L_e=10x10μm/45≈2.22μm

这意味着，在此40倍物镜下，目镜测微尺的每一小格，相当于实际样本上的2.22微米。测量时，只需数出目标物所占的目镜格数，乘以该系数即可。

3.验证：确保校准结果的可靠性

(1）独立验证测量

使用已校准的目镜测微尺，去测量一个已知尺寸的标准化样品（已知直径的标准球形颗粒、或标定过的光栅复型）。将测量结果与标准值进行比较。若偏差在可接受范围内（通常根据测量精度要求，如±2%以内），则校准成功。

(2）交叉验证/b>

如果条件允许，可以更换同一型号的不同显微镜，或由不同操作人员重复上述校准流程，对比计算结果的一致性。

4. Graticules载物台测微尺认证标准

显微镜载物台测微尺作为显微镜目镜测微尺校准的原级标准，其自身的精度与可追溯性，决定了所有后续观察与测量的科学根基。英国Graticules Optics公司，为其载物台测微尺产品提供了三种认证标准：UKAS认证、NPL认证与Graticules自主认证。

公司服务于光学与电子显微镜、计量、国防、航空航天等高端领域，并已通过ISO 9001:2015质量管理体系认证，这为其产品的一致性与可靠性奠定了体系基础。其显微镜载物台测微尺采用不锈钢框架封装，不仅提升了机械稳定性以保障更高精度和更长寿命，还配备专用木质盒保存产品和Graticules载物台测微尺认证标准证书，彰显其作为计量标准器的身份。

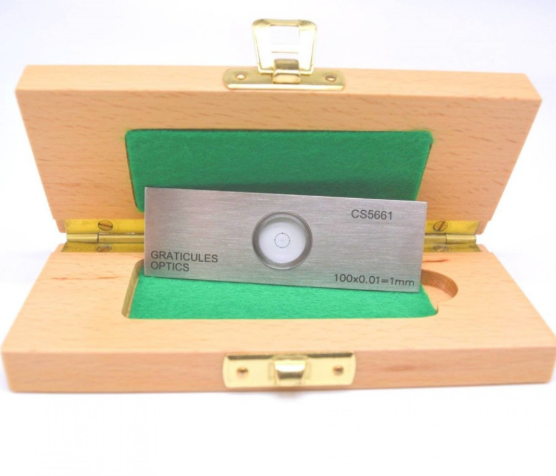

Graticules Optics PS8 1mm/0.01mm载物台千分尺
