Novanta当前所有新锐Synrad CO2激光器型号(48,vi,ti,p,i和f系列)均采用直流供电，部分型号需30V DC（48、v30系列），部分需48V DC（vi、ti、p、i401系列），而f201激光器则需96V DC。电源电压容差范围规格为±0.5V DC至±2.0V DC。出厂配备的电源线采用足够粗的线径设计，在新锐激光器空载电流或满负荷电流运行时，线路电压降足够小，使CO2激光器供电电压始终保持在容差范围内。
若原厂电源线可直接连接至电源，接线步骤简单，如下：
1. 将红色线连接至正极（+），黑色线连接至负极（-）
2. 在激光器和电源的电源端子上施加扭矩时需谨慎操作
3. 为电源提供充足的交流市电并安装熔断器（详见电源数据表）
4. 按要求将电源安装在合适的机柜内，避免电源受损、受干扰，同时防止操作人员意外触碰输入和输出接线端

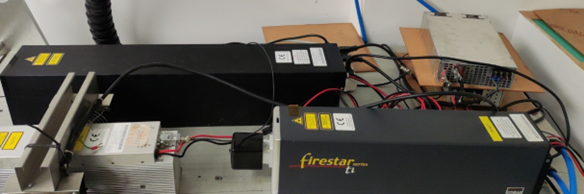

有时，客户发现交流/直流电源须放置在距离CO2激光器(48,vi,ti,p,i和f系列)更远的位置，超出了原厂线缆允许的长度。这引发了一个问题：“如何为二氧化碳激光器延长供电线路？”
电阻的影响不可忽视Resistance is futile!
以下是采用美国电线规格（AWG）标准铜线的基本特性：
1．铜线有电阻，单位为欧姆/千英尺(ohms per 1000 feet)。
2．10AWG电线每千英尺电阻值为1.02Ω。由于将处理相对较短线段上的微小电压降，故采用毫欧姆/英尺(mΩ/ft)作为单位。
3．AWG规格本质上是按对数计算的，因此：
a. 线径每改变3AWG，导线电阻就会减半或加倍——7AWG导线电阻=0.5毫欧/英尺，13AWG导线电阻=2毫欧/英尺。
b. 当线径变为6AWG时，电阻值将增加或减少4倍。
c. 10AWG规格的改变导致电阻值变化为原来的10倍或1/10。
下表给出了铜线在20°C条件下每英尺和每米的电阻值：
|
美国线规(AWG) |
横截面积(mm2) |
毫欧姆(每英尺) |
毫欧姆(每米) |
|
0 |
53.4751 |
0.0983mΩ |
0.3224mΩ |
|
1 |
42.4077 |
0.1239mΩ |
0.4066mΩ |
|
2 |
33.6308 |
0.1563mΩ |
0.5127mΩ |
|
3 |
26.6705 |
0.197mΩ |
0.6464mΩ |
|
4 |
21.1506 |
0.2485mΩ |
0.8152mΩ |
|
5 |
16.7732 |
0.3133mΩ |
1.028mΩ |
|
6 |
13.3018 |
0.3951mΩ |
1.296mΩ |
|
7 |
10.5488 |
0.4982mΩ |
1.634mΩ |
|
8 |
8.3656 |
0.6282mΩ |
2.061mΩ |
|
9 |
6.6342 |
0.7921mΩ |
2.599mΩ |
|
10 |
5.2612 |
0.9988mΩ |
3.277mΩ |
|
11 |
4.1723 |
1.26mΩ |
4.132mΩ |
|
12 |
3.3088 |
1.588mΩ |
5.211mΩ |
|
13 |
2.624 |
2.003mΩ |
6.571mΩ |
|
14 |
2.0809 |
2.525mΩ |
8.285mΩ |
|
15 |
1.6502 |
3.184mΩ |
10.448mΩ |
|
16 |
1.3087 |
4.015mΩ |
13.174mΩ |
|
17 |
1.0378 |
5.063mΩ |
16.612mΩ |
|
18 |
0.823 |
6.385mΩ |
20.948mΩ |
|
19 |
0.6527 |
8.051mΩ |
26.415mΩ |
如何确定线路电压降？
欧姆定律将流经电阻（或导线）的电压降定义为电阻乘以电流：V = I*R.
正确连接新锐激光器直流电源的关键在于保持整体电源路径电阻足够低，从而在二氧化碳激光器满负荷电流下将线路总电压损耗降至最低。有关新锐激光器的最大电流消耗及所需输入电压容差，请参阅其操作手册。
典型案例：
i401射频CO2激光器最大电流为125A。为使激光器端的电压降小于0.5V，总线电阻须满足0.5V=125A*R，因此R=0.5V/125A=0.004Ω（4mΩ）。
对于标准6英尺电源线，须选择合适的线径，使得总电路电阻小于4mΩ。请注意，6英尺电源线的实际总路径长度为12英尺——正极电源线6英尺，负极电源线6英尺。
要确定该射频CO2激光器的合适导线规格，需将总电阻除以整体路径长度：4mΩ/12英尺= 0.33mΩ/英尺。这表明电源线至少应采用5AWG规格。实际上，选用#1/0AWG电缆（0.1毫欧姆/英尺），以进一步降低导线发热量并减少射频CO2激光器供电波动。
若需在电源与工厂电源线之间额外铺设40英尺电缆，则需选用总路径电阻为R=0.5V/125A=0.004欧姆（4毫欧）的导线，如前所述，每英尺电阻值为4毫欧/80英尺（正极40英尺+负极40英尺=总长80英尺），即0.05毫欧/英尺，这正是#4/0AWG规格电缆的电阻值。
电缆会移动吗？
若电缆需通过柔性电缆拖链布线，请务必订购高弯折性能电缆！标准电缆在持续弯折状态下会逐渐出现股线断裂，导致电缆线径随时间推移实际缩小，最终因电压波动引发设备故障或损坏。
新锐Synrad激光器48,vi,ti,p,i和f系列接线常见问题：
Q：如果激光器仅以10%的占空比运行，能否使用较细的导线？
A：这可不是个好主意，因为激光器采用脉冲宽度调制：
- 当PWM脉冲处于导通状态时，激光器消耗全功率。
- 当PWM脉冲处于截止状态时，激光器消耗待机功率。
这导致电源电流需求呈现显著的“峰值”特性。整体平均电流消耗约为最大电流的10-15%，但若依据该平均电流设计电源布线，将导致激光器电源输入端出现大幅电压波动。这些波动虽可能不足以触发激光器的欠压故障保护，却会对新锐Synrad激光器性能产生负面影响，并可能导致激光电子元件过早出现故障。在这种情况下，普通直流电压表可能仅显示电源电压从48.0V DC降至47.5V DC，但示波器会显示每次PWM脉冲开启时电压骤降5VDC或更多。
Q：是否应该直接将电线接在现有的工厂电源线路上？
A：更好的做法是在工厂布线可及范围内设置一个接线端子排，然后将额外布线引至该端子排。
相较于直接接线，此方案具有以下优势：
a. 若添加的电线尺寸与原厂线缆差异较大，则可能难以进行接驳。
b. 若需将二氧化碳激光器送修，断开连接会方便得多。
Q：需要为CO2激光器铺设80英尺长的电源线，真要花这么多钱买这些粗大的电缆吗？
A：是的，如果须将电源放置在距离激光器那么远的地方。或者，如果能将电源放置在更靠近激光器的位置，就无需投入大量资金购买粗大的铜缆：
a. 从交流市电运行交流/直流电源所需的电流将大幅降低。对于超大功率电源，可采用三相市电供电，因此即使是12000W电源（推荐用于p400激光器），从交流市电汲取的电流也仅略高于30安培，而若采用48伏直流线路则需170安培电流。
b. 现代开关电源（SMPS）对电压波动的耐受性远高于我们的激光器，因为其内部调节电路会生成高压直流母线电压，随后将其转换为直流输出。开关电源的前端会自动调节占空比以适应输入电压波动，因此大多数电源的额定工作电压范围可覆盖90V AC（或更低）至260V AC（或更高）。
