本文为西格玛光机为了让客户了解其产品强激光电介质膜反射镜，高功率激光反射镜所写的文章。详细解释了高功率激光反射镜热冲击、膜层损伤原理，区分CW连续激光与脉冲激光应用差异。通过介绍多层电介质膜反射镜的电介质多层膜工艺、LIDT激光损伤测试标准，科普纳秒，皮秒，飞秒超快激光破坏机制，理清高功率激光反射镜的激光耐受值与长期耐辐照性能区别，帮助您进行高功率激光反射镜的选型。
若光学元件的薄膜存在光吸收，被吸收的光能会转化为热能，使受光区域温度急剧升高。温度上升会引发热膨胀，进而在受光区与非受光区的边界产生形变。当该形变超出玻璃承受极限时，玻璃就会发生破裂，这一现象即为热破裂（热冲击）。低吸收的多层电介质膜反射镜不会让照射区域急剧升温，因此不会造成玻璃破裂。
但随着激光技术飞速迭代，市面上出现了输出功率远超常规光源的激光器。此外，通过压缩光束直径可提升光能量密度，如今激光已能够切割几乎所有物质。激光对材料的破坏并非单纯由热膨胀导致，而是多种机制共同作用的复杂过程：包括高温引发材料升华、破坏分子键合、依靠高能粒子轰击剥离分子等。
下面我们来详细说明激光的分类。
激光主要分为两大类：连续激光器（CW激光器）与脉冲激光器。连续激光器能够长时间输出恒定功率光束，适合需要热量累积效应的加工场景。而脉冲激光器的单次照射时长极短，几乎无法产生能量累积效果。但因其会在单个脉冲内瞬间释放全部能量，脉冲宽度越窄，峰值功率（瞬时功率）就越高，破坏能力也越强。

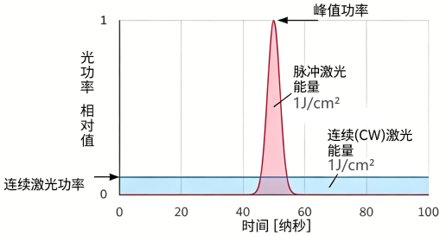

图1. 脉冲激光与连续激光的功率变化对比
反射镜损伤阈值举例说明：
同样为1焦耳（J）的能量，500毫瓦连续激光器的照射时长为2秒，而Nd:YAG激光器脉冲宽度仅约10纳秒（10−8秒），其峰值功率达到500毫瓦连续激光器的约两千万倍。通俗类比，二者差距就好比晒太阳与雷击。
对多层电介质膜反射镜照射连续激光时，由于薄膜吸收率极低、无热量累积，只要保持原有光束口径，强激光电介质膜反射镜即可正常无损反射光束。（即便小幅聚光，一般也不会造成镜面损坏。）但若是脉冲激光，就会出现薄膜损伤、膜层雾化等问题。玻璃与电介质材料本身低吸收、高硬度，理论上激光耐受阈值较高，但脉冲激光的超高峰值功率，足以突破强激光电介质膜反射镜的承受极限。当然，这不代表多层电介质膜反射镜完全无法用于脉冲激光场景。只需将激光光束扩束、降低单位面积能量密度，便可正常使用。仅需将直径1厘米的光束扩至5厘米，能量密度（峰值功率密度）即可降至原来的1/25。但每次使用都需额外扩束，会大幅降低设备使用便捷性，行业因此迫切需要可适配细光束的高耐受型多层电介质膜反射镜。

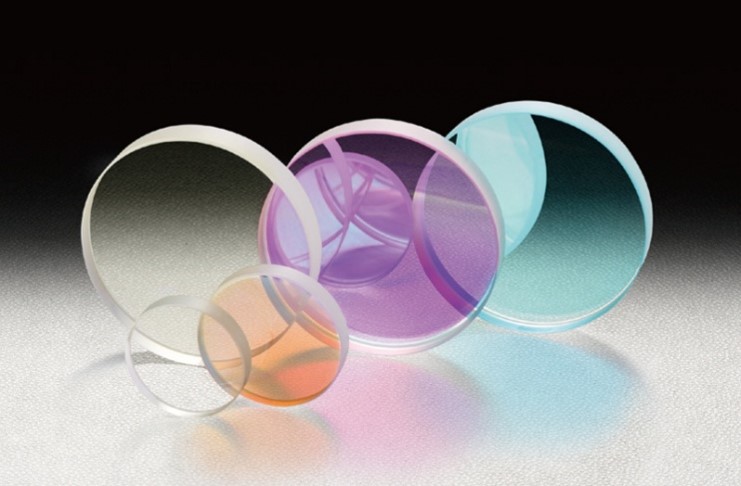

在此背景下，西格玛光机高功率激光反射镜，多层电介质膜反射镜应运而生。这类产品的研发，并非简单改动膜系结构、镀膜材料或蒸镀工艺，而是通过逐一优化生产工序、逐项排查并解决细节隐患，最终研制出可耐受脉冲激光高峰值功率的多层膜产品。以玻璃基板加工为例：不仅会严格把控研磨面形精度达标，还会进一步降低表面粗糙度，最大程度减少膜层结构缺陷。成品反射镜的激光峰值耐受能力，会送往海外权威检测机构完成测试验证。该检测为激光反射镜损伤阈值测试：对反射镜持续照射激光，逐级调整能量密度，测定膜层开始出现损伤的临界能量值。
为精准判定损伤阈值，行业采用严苛的200 on 1测试标准：单一能量密度下累计照射200次激光脉冲（单一点位照射20次，轮换10个点位统计损伤发生率）。
图2. 激光损伤测试的激光耐受能力计算流程
以此确保标定的激光耐受参数真实可靠。西格玛光机产品目录中标注的光学元件激光耐受指标，均基于上述激光损伤测试结果。但需注意：测试用激光器参数，未必与实验实际使用设备完全匹配。行业通用损伤测试激光器脉冲宽度多为10纳秒。若实际使用激光脉冲宽度更长，通常可安全使用；但若是皮秒（ps）、飞秒（fs）超短脉冲激光，峰值功率会暴涨千倍乃至百万倍，即便激光总能量较低，也极易诱发膜层损伤。
此外，激光耐受值无法简单通过脉冲宽度比例换算。皮秒、飞秒超短脉冲激光造成的损伤机理，与纳秒激光完全不同。典型案例包括：本应无吸收的材料发生双光子吸收（两个光子同时作用于分子，等效吸收双倍光子能量）、飞秒激光照射后材料表面生成纳米周期微结构等特殊物理现象，相关深层机理可查阅专业文献了解。因此，即便计算所得能量密度未超标称耐受值，直接短脉冲激光上机使用仍存在极高风险。建议先降低输出功率、扩大光束口径，以低余量能量密度完成试射测试，确认无异常后再投入正式实验。
最后，区分两个易混淆概念：激光耐受值与激光耐久度。
激光耐受值：指脉冲激光单次冲击下，膜层发生不可逆损伤的临界能量密度（峰值功率密度），不代表长期连续照射的耐久极限。诚然，耐受值越高的镜片，长期抗老化能力整体更强；但耐受值达标，并不承诺镜片长期使用不会老化劣化。
激光耐久度：指代镜片长期受激光辐照、环境影响下，产生雾化、色斑、膜层衰减等老化问题的临界条件。反射镜本身会随时间自然老化：高温高湿环境下，短短三个月就可能出现表面雾化；常规实验室环境中，空气中粉尘、油污雾气会在激光能量作用下发生化学反应，在镜面形成顽固色斑。若长期未清洁镜面并持续打光，最终会引发膜层破损、光学元件报废。实际应用中，绝大多数镜面故障都属于激光耐久性不足引发的慢性损耗；因瞬时功率超标、瞬间烧毁镜片的极端案例反而十分罕见。
目前，全球尚未出台统一的激光耐久度国际/国家标准，行业现阶段只能以激光耐受值作为选型参考。
且厂商标称参数仅对应激光损伤测试结果，不包含长期使用后的反射率衰减、膜层变色、环境老化等激光耐久性能质保。西格玛光机会持续深耕研发与工艺优化，力求匹配客户对高性能、高激光耐久性光学元件的需求。
若您可提供具体使用场景、环境条件、激光器参数、光束形态等详细信息，西格玛光机可为您提供更贴合工况的选型建议或评估该光学产品是否可用于您的激光条件。
