Minusk隔振系统的选型提示和建议

作者: 时间:2022-07-09

低频振动来自许多原因,虽然我们的解决方案适用于高频,但低频和超低频更为普遍,因为它们可以长距离传播,从众多恒定来源,穿过建筑物并进入实验室等环境。如地震活动、高速公路交通、火车、地铁、机场、建筑暖通空调系统等。这些低频振源对微纳米技术的研究特别麻烦,通过Minusk的被动振动隔振台解决高灵敏度显微镜是我们常见的应用。

相对于主动隔振系统,被动隔震台的优势在于无需电力,没有电缆组件噪声,无需维护。动态范围会比较大,它在所有的震源相关的频谱范围内都具有较高的隔振效果,可以处理大约0到±1英寸,或者更大的垂直/水平振幅。

关于如何选择合适的的被动隔震平台(Vibration Isolation),隔振平台,隔振系统,隔振工作站和隔振解决方案。以下是Minus K 隔振台的选型提示和建议。

1. 如果可以的话,请优先考虑厂家隔振台的标准型号。

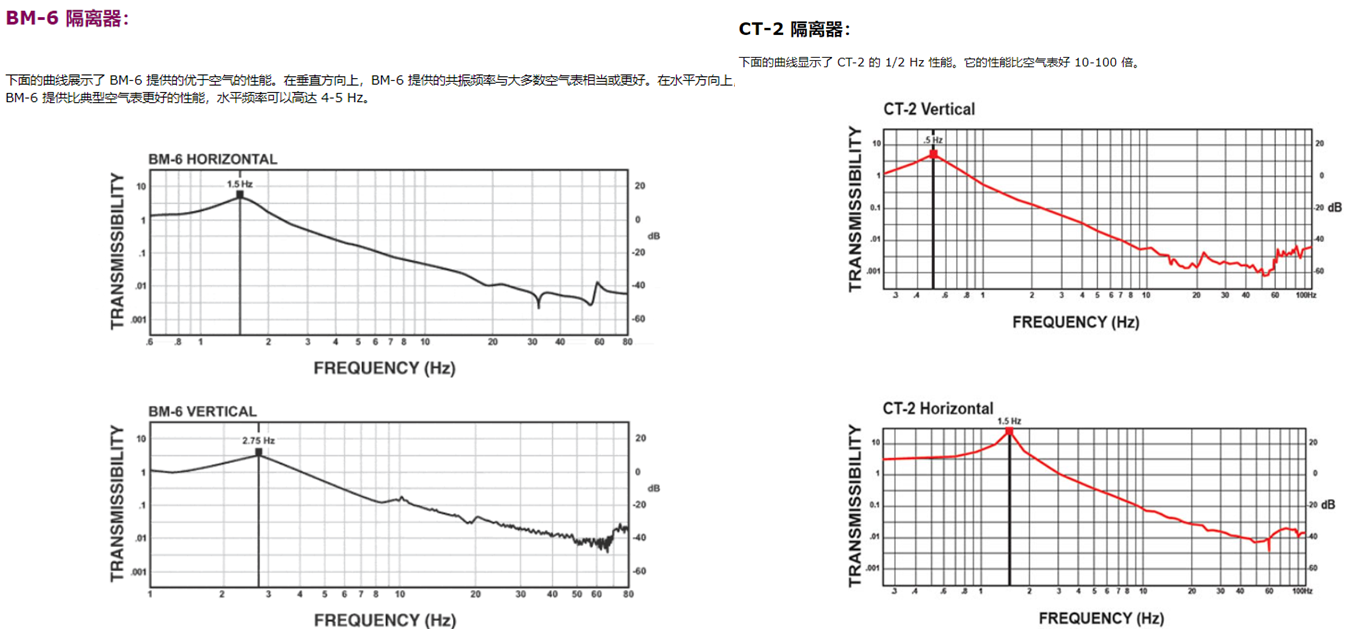

2. BM-6系列隔震平台Minusk的经济款型号。如果2.5Hz垂直固有频率,1.5Hz水平固有频率,尺寸457mmx 508mm x 117mm4.5 - 38kg负载,中等性能够用,可以选BM-6系列隔振台。相比于常见的气浮隔振台,BM-6的垂直性能(2.5Hz垂直固有频率)可与气浮隔振台相媲美,而水平性能(1.5Hz)则大大改善。当然,如果您需要或想要最好的隔振效果,或者您有低频的需求,如(脚步声、关门声、您在高楼的上层等),您应该看看我们的0.5Hz隔振台。

3.尽量选择“一体成型”的标准被动隔震台,而不是MK26或者MK52这种在标准隔震平台上搭建框架,搭配桌子的“vibration isolation workstation”。因为MK26系列隔振工作站使用BM-1隔振台,他们隔振的性能基本相同。隔振平台可以放置在任何合理坚固的桌子或长椅上,甚至是木制的。

4. 如果可能的话,选择一个单一的被动隔震台,而不是多个被动隔震台或平台。

5. 选择较小的实用型号(例如,BM-10BM-8BM-4BM-1)。

6. 尽量选择具有手动调节功能的隔震台,而不是自动调节,例如,BM-1BA-1

7. 如果负重物重量略微超过标准型号的负载能力,并且需要低水平固有频率,请联系Minus K技术公司,进行定制修改以增加负载范围,而不是使用下一个最高容量的型号和压载重量。


Minusk被动隔振平台型号对比表:

其中MK26是在一台BM-1的基础上,搭建框架桌。而MK52是在2BM-1的基础上搭建,所以负载能力相对提升。但是隔振性能是几乎没有变化的,仍然是0.5Hz的固有频率。

型号

尺寸

高度

负载范围

1LBS=0.453KG

*最低自然

垂直频率

最低自然

水平频率

价格

MK26 (BM-1)

76 X 91 cm &

91 X 122 cm

77.4 - 81.25 cm

23 - 369 kg

0.5 Hz

0.5 Hz

$9,695

MK52 (2 x BM-1)

76 X 91 cm to

122 X 244 cm

77.4 - 81.25 cm to

82.5 - 86.5 cm

74 - 660 kg

0.5 Hz

0.5 Hz

$18,315~$29510

WS-4 (BM-1)

610mm x 610mm

838mm

27 - 476 kg

0.5 Hz

0.5 Hz

$5,800~$8,540

BM-1

610mm x 572mm

216mm

27 - 476 kg

0.5 Hz

0.5 Hz

$4,680~$7,420

BM-4

427mm x 427mm

216mm

0 – 93 kg

0.5 Hz

0.5 Hz

$3,120~$3,370

BM-6

457mm x 508mm

117mm

4.5 – 35 kg

2.5 Hz

1.5 Hz

$2,290~$2,415

BM-8

457mm x 508mm or 407mm x 508mm

117mm

4.5 – 115.5 kg

0.5 Hz

1.5 Hz

$3,055~$3,600

BM-10

310mm x 310mm

117mm

0 – 50 kg

0.5 Hz

1.5 Hz

$2,920~$3,180

BA-1

610mm x 572mm

216mm H

27 - 476 kg

0.5 Hz

0.5 Hz

$7,440~ $10005

CM-1

200mm x 200mm

216mm

22.7 - 476 kg

0.5 Hz

0.5 Hz

$3,825~$4,320

CT-2

457mm x 508mm

68.6mm

0 - 250 lbs.

0.5 Hz

1.5 Hz

$4,650~$5,400

LC-4

121mm x 121mm

178mm

5.4 - 59 kg

0.5 Hz

1.5 Hz

$2,070~$2,345

LC-4U

121mm x 121mm

203mm

5.4 - 59 kg

0.5 Hz

0.5 Hz

$2,305~$2,580

SM-1

330mm x 330mm

521mm

50 - 1905 kg

0.5 Hz

0.5 Hz

$10600~$12000

FP-1 (SM-1)

定制

521mm

50 - 1905 kg (per isolator)

0.5 Hz

0.5 Hz

定制

*固有频率也是自然频率(natural frequency)

以下是实验室环境中常见的振源频率:

建筑外面街道上的车辆5-30 Hz

火车和地铁<10 Hz(得看距离)

风向建筑物 1-13 Hz

高层建筑的摇摆(上层,水平振动) 1-5 Hz

建筑物内的结构共振 1-40 Hz

声学激励(空气或结构)20+ Hz

暖通空调系统 7-350 Hz

来自海浪等的地震波 ~1 Hz

建筑物内行走的人 1-5 Hz

电梯 <40 Hz

变压器 40+ Hz

机器和电机 4+ Hz

高架地板(例如在洁净室中) 12-50 Hz 共振
