磷化铟（InP）作为典型III-V族化合物半导体，室温300K条件下带隙宽度1.35 eV，能带跃迁形式为直接带隙，磷化铟晶体构型为闪锌矿结构。磷化铟单晶电子迁移性能突出，电子饱和漂移速率高，光电转化表现出众，同时耐辐照特性优良，凭借上述综合优势，InP衬底晶圆磷化铟衬底晶圆被广泛应用于光纤通信、毫米波高频元器件、光电集成芯片、航天级光伏电池等赛道，InP晶圆是各领域里难以替代的关键基底材料。我司除了磷化铟晶圆以外还可出售InP胚料。

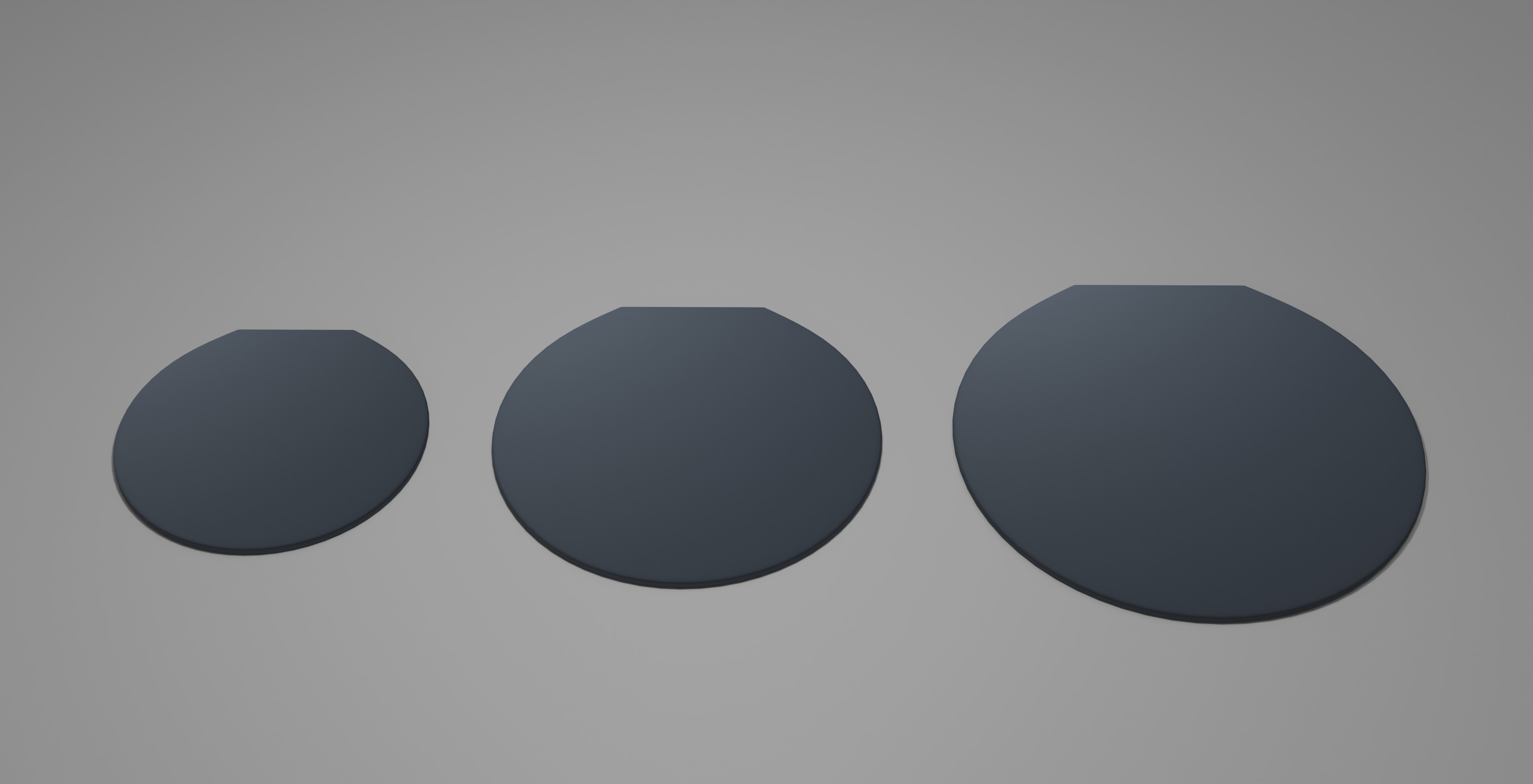

目前主要推广的磷化铟产品为3英寸（76.2 mm）磷化铟InP单晶衬底晶圆，采用VGF（垂直温度梯度凝固法）生长工艺，磷化铟晶片具有低位错密度、高均匀性、表面外延就绪等优异品质，可满足高端光通信芯片、射频器件及探测器等应用对衬底材料的严苛要求。
磷化铟晶体材料特性：
磷化铟单晶材料具有以下突出的物理特性：分子量145.8，密度4.78 g/cm³，显微硬度435±20 kg/mm²，晶格常数5.869Å。常温下（300K）禁带宽度为1.35eV，属直接跃迁型能带结构，发射波长0.92μm。这些优异的物理参数使磷化铟单晶在光电器件领域具有天然的优势。
磷化铟晶圆的电学特性表现优异：载流子浓度范围（2.05×10¹⁸~7.98×10¹⁸/cm³），电阻率（5.15×10⁻⁴~1.63×10⁻³Ω·cm），迁移率高达1220~2000cm²/V·s。高迁移率特性确保器件在高速开关和高频应用中具有卓越的性能表现。与硅（Si）和砷化镓（GaAs）等传统半导体材料相比，InP晶圆具有更高的饱和电子漂移速度和更优的散热性能，特别适合制造高频、大功率、低噪声的微波器件和光电器件。
InP磷化铟晶体材料的直接带隙结构使其在1.3 μm和1.55 μm光通信窗口具有高效的光电转换效率，是制造DFB激光器、EML电吸收调制激光器、PIN光电探测器及雪崩光电探测器（APD）的核心衬底材料。InP衬底晶圆其发光损耗低、响应速度快，完美满足光纤通信的低损耗传输要求。
磷化铟衬底晶圆主要应用：
-光通信：DFB/EML激光器，PIN/APD探测器，100G/400G/800G/1.6T光模块以及硅光集成（SiPh）的光源引擎。在AI数据中心互联、城域网和骨干网传输中扮演不可替代的关键角色。
-射频器件：InP HEMT（高电子迁移率晶体管）/HBT（异质结双极晶体管），100GHz+毫米波，5G/6G基站与卫星通信
-激光雷达：InP基激光器和探测器在激光雷达（LiDAR）系统中具有重要作用。1550nm波段InP激光器可实现人眼安全的高功率输出，适用于车载自动驾驶、工业测距和环境监测等场景。
-航天与量子：InP胚料制程的制品具有出色的抗辐射性能，适用于太空太阳电池和卫星通信系统。此外，在量子计算领域，InP量子点结构可用于单光子源和量子比特制备，展现出广阔的应用前景。
磷化铟衬底晶圆InP衬底晶圆生长与制备工艺：
采用垂直温度梯度凝固法（VGF）进行单晶生长。VGF法是目前制备高质量磷化铟单晶的主流技术之一，其核心原理是将InP多晶原料置于坩埚中，通过精确控制垂直方向上的温度梯度和凝固速率，实现单晶体的定向结晶生长。
VGF法的技术优势包括：（1）热场分布均匀，热应力小，可有效降低位错密度（EPD≤500/cm²）；（2）晶体生长界面稳定，成分均匀性好，批量一致性强；（3）位错密度显著低于 LEC（液封直拉法）生长的晶体，适用于高要求的外延器件制备。
InP晶圆加工流程严格遵循半导体行业标准，包括以下主要工序：
切割：使用多线切割机将InP胚料切割成规定厚度的晶片，控制切割损伤层深度为20~50μm。
研磨：采用研磨液（含Al2O3磨料和悬浮剂）对磷化铟晶片进行双面研磨，去除切割损伤层，提高表面平整度。
抛光：对磷化铟晶片进行化学机械抛光，获得镜面级表面光洁度，满足外延生长要求。
腐蚀：背面进行湿法腐蚀处理，去除加工应力层。
清洗：采用RCA标准清洗工艺，去除颗粒、金属离子和有机污染物。
检测：使用高精度检测设备对晶圆的关键参数进行全检，包括直径、厚度、TTV、BOW、Warp、EPD、电阻率、迁移率等。
封装：在洁净环境中进行真空包装，确保Epi-Ready表面在运输和存储过程中不受污染。
3英寸磷化铟衬底晶圆规格参数：
|
项目（Item） |
规格要求（Spec.） |
保证/实际值 |
单位 |
|
材料（Material） |
InP |
InP |
— |
|
生长方法（Growth Method） |
VGF |
VGF |
— |
|
导电类型（Conduct Type） |
S-C-N |
S-C-N |
— |
|
掺杂剂（Dopant） |
S |
S |
— |
|
直径（Diameter） |
76.2±0.4 |
76.2±0.4 |
mm |
|
取向（Orientation） |
(100)±0.5° |
(100)±0.5° |
— |
|
OF位置/长度 |
EJ[0-1-1]±0.02°/32.5±1 |
EJ[0-1-1]/22±1 |
mm |
|
IF位置/长度 |
EJ[0-11]±0.5°/18±1 |
EJ[0-11]/12±1 |
mm |
|
晶锭载流子浓度（Ingot CC） |
2.00E18~8.00E+18 |
2.05E18~7.98E18 |
/cm³ |
|
电阻率（Resistivity） |
0.5E-03~2.5E-03 |
5.15E-04~1.63E-03 |
Ω·cm |
|
迁移率（Mobility） |
1000~2000 |
1220~2000 |
cm²/V·s |
|
位错密度（EPD） |
Ave≤500 |
Max≤490 |
/cm² |
|
厚度（Thickness） |
600~650 |
Max 650 |
μm |
|
边缘圆化（Edge Rounding） |
0.25mmR |
0.25 |
mmR |
|
总厚度变化（TTV/TIR） |
Max 10 |
Max 10 |
μm |
|
弯曲度（BOW） |
Max 10 |
Max 10 |
μm |
|
翘曲度（Warp） |
Max 10 |
Max 15 |
μm |
|
前表面光洁度（Surface Finish-Front） |
Polished（抛光） |
Polished |
— |
|
后表面光洁度（Surface Finish-Back） |
Etched（腐蚀） |
Etched |
— |
|
外延就绪（Epi-Ready） |
YES |
YES |
— |
除了3英寸磷化铟晶圆，还可以加工其他尺寸的InP磷化铟衬底晶圆及出售InP胚料，欢迎咨询采购。
