短波近红外（SWIR）相机是一种能够捕捉波长在900-1700纳米范围内光线的特殊成像设备。与可见光相机不同，短波近红外相机能够"看到"人眼无法感知的光谱区域，这使得它在许多特殊应用中具有独特优势。短波红外成像技术基于半导体材料的光电效应，当近红外光子撞击传感器时会产生电子-空穴对，这些电荷被收集并转换为电信号，最终形成数字图像。
选择短波近红外相机时需要优先考虑分辨率和帧率的平衡，在高对比度需求应用场景中，动态范围（Dynamic Range, DR）的计算是评估InGaAs相机成像质量的关键参数，宽动态范围多适用于高对比度场景。选择合适的短波近红外相机需要综合考虑技术参数、应用需求、预算限制和未来扩展性等多方面因素。
选择短波近红外相机的关键参数解析：
波长范围是选择短波近红外相机时首要考虑的参数。典型的短波近红外相机覆盖900-1700纳米范围，但不同应用可能需要特定的波段。例如，农业监测通常关注水分吸收波段（1450纳米附近），而硅晶圆检测则需要能探测1200纳米以上的相机。灵敏度是另一个关键指标，通常用量子效率（QE）表示，高QE意味着相机能更有效地将光子转换为电子，在低光条件下表现更好。分辨率决定了图像的细节程度，需要根据检测对象的尺寸和要求的精度来选择，常见的分辨率从320×256到1280×1024不等。

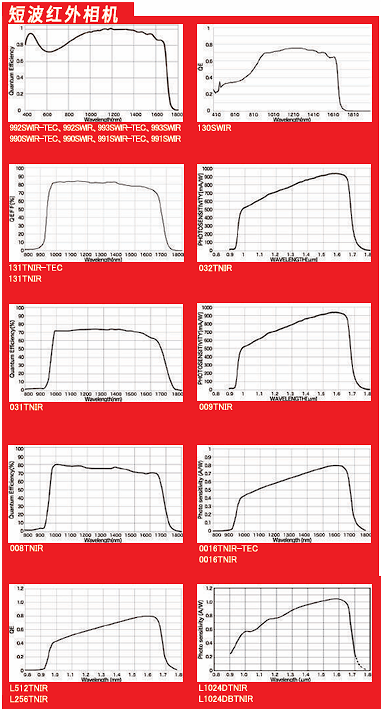

图：ARTRAY近红外相机量子效率图
ARTRAY近红外相机帧率对于动态过程的捕捉至关重要，高速应用可能需要每秒数百帧的InGaAs相机。接口类型影响数据传输速度和系统集成难度，ARTRAY相机常见的有GigE、USB3.0和Camera Link等。此外，制冷方式（非制冷或TE制冷）会影响暗电流和长时间曝光性能，而动态范围和位深则决定了图像的质量和后期处理空间。这些参数需要根据具体应用场景进行权衡，例如高速生产线检测可能需要牺牲一些分辨率来换取更高的帧率。
如何计算动态范围参数:
在高对比度需求应用场景中，动态范围（Dynamic Range, DR）的计算是评估InGaAs相机成像质量的关键参数。动态范围反映了相机同时捕捉强信号和弱信号的能力，其计算需结合满阱容量、噪声水平等多个因素。
动态范围的基本定义与公式：
动态范围通常定义为 满井容量（Full Well Capacity, FWC） 与 总噪声（Total Noise） 的比值，单位为分贝（dB）或线性比例。公式如下：
其中：
满阱容量：单个像素在饱和前能存储的最大电荷量（单位：电子，e⁻）。
总噪声：包括读取噪声（Read
Noise）、暗电流噪声（Dark Current Noise）和光子散粒噪声（Photon Shot Noise）的平方和开方：
高对比度场景下的动态范围优化：
在SWIR高对比度场景中（如同时存在极亮和极暗区域），需重点关注：
满阱容量的提升：大像素尺寸（如6.5μm以上）可增加满井容量，从而提高动态范围。例如，背照式传感器的满井容量通常优于前照式。
噪声控制：
读取噪声：科学级CMOS相机的读取噪声可低至1.0 e⁻，而CCD可能达6-10 e⁻。
暗电流噪声：通过制冷（如-25°C至-45°C）可显著抑制暗电流，尤其在长曝光（>1秒）时效果明显。
光子散粒噪声：由信号本身产生（ Signal ），无法完全消除，但高量子效率（QE）传感器可提升信噪比。
计算方法示例：
Max方法（简单但易受噪声影响）
直接取信号最大绝对值作为动态范围上限，适用于对称量化场景：
缺点：易受异常值（如噪声峰值）干扰
实际应用中的注意事项：
曝光时间的影响：短曝光（<10ms）可忽略暗电流，但长曝光需依赖制冷。
位深限制：即使ADC位深较高（如16位），实际动态范围可能受传感器性能限制。
信噪比（SNR）关联：动态范围与SNR密切相关，高SNR（如>10 dB）通常对应更优的DR。
案例参考：
半导体检测：需高动态范围（如80 dB以上）时，选择满井容量≥30,000 e⁻、读取噪声≤1 e⁻的背照式sCMOS相机，并通过直方图法校准DR。
低光成像：若光子散粒噪声主导（如荧光显微镜），优先提升QE而非仅降低读取噪声。
不同应用场景下的相机选择策略:
在工业检测应用中，选择短波近红外相机时需要优先考虑分辨率和帧率的平衡。对于静态或慢速移动物体的高精度检测，如半导体缺陷识别，应选择高分辨率相机（如640×512或更高）；而对于快速生产线上运动物体的检测，则需要确保足够的帧率（通常100fps以上）。接口类型建议选择高速接口如Camera Link或CoaXPress以保证数据传输不成为瓶颈。灵敏度在此类应用中也很关键，特别是检测微弱信号时，应选择量子效率高（最好在70%以上）的相机型号。
农业监测应用对短波近红外相机有特殊要求。由于需要在自然光条件下工作，相机应具备良好的动态范围以应对光照变化。特定的水分监测应用需要相机在1450nm附近有高灵敏度。考虑到户外使用的环境，相机的坚固性和温度稳定性也很重要。医疗成像应用则更注重相机的灵敏度和低噪声性能，因为需要检测微弱的生物组织信号。此外，医疗认证和安全性也是必须考虑的因素。在这些应用中，软件支持同样重要，需要确保有相应的图像处理和分析工具可用。
总结：
选择合适的短波近红外相机需要综合考虑技术参数、应用需求、预算限制和未来扩展性等多方面因素。随着技术的进步，短波近红外相机正朝着更高分辨率、更高灵敏度、更小体积和更低成本的方向发展。新兴技术如量子点传感器有望进一步提升性能，而人工智能算法的集成将简化图像分析流程。在选择相机时，既要满足当前需求，也应适当考虑技术的前瞻性。
