颜色测量、色度检测、色谱检测等应用，在诸如服装行业，已经农、食品行业日益重要。为了确保出厂的服装也色差仪不会太大，企业常会在产线配套微型光纤光谱仪做颜色测量，符合一定的容差才会视为合格，出厂。对于农业、视频行业，采用微型光纤光谱仪进行表面化学物等物质残留分析也是至关重要。
光谱仪颜色测量相对于色度计颜色测量具有精度高、光谱完全呈现、无需滤光片等优点。针对于颜色测量，基于StellarNet光谱仪的光谱仪配置主要包括微型光纤光谱仪（Green、Blue和Black三款常见型号可选），带反射式探头和光源输入端的光纤，SL1光源，背景白板以及双角度光纤探头固定架。本文就该光谱仪配置和对应的SpectraWiz光谱仪软件操作做了简要介绍。
LED测试光谱仪配置：
-Green-Wave：实惠、高质，探测波段为350-1150nm，是StellarNet价格最可观的一款光纤光谱仪
-Blue-Wave：高性价比，探测波段为200-1150nm，是StellarNet较为通用的一款光谱仪
-Black-Comet：凹面光栅光谱仪，探测波段为200-1100nm，杂散光低，高分辨率
-USB输入线：连接光谱仪和PC之间，随光谱仪自带，无需额外采购
-R400-7：400μm口径7芯光纤，带有光源输入端的反射光纤（根据确切应用不同可搭配其他型号）
-SL1-Filter：350-2500nm宽光谱卤钨灯，带Filter输出，适用于颜色、反射、透射和吸光度测量
-RPH-1：90°和45°，双角度反射光纤探头支架，底面放置对应的待测表面
RS-50：反射式测量用背景光谱白板

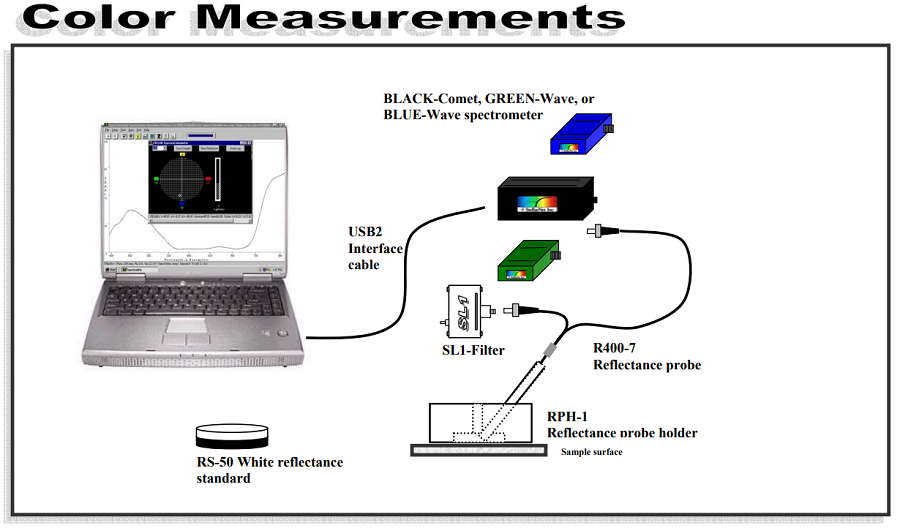

Green-Wave（上图中绿色）、Blue-Wave（上图中蓝色）和Black-Comet（上图中黑色）三款光谱仪，可简单的一次简单地认为实惠型、通用型和高精度型。图上配置的光源为SL1，为颜色、反射、透射和吸光度测量等应用的常见光源，也有其他型号款式可搭配。光纤带有反射探头和光源输出端，为400μm芯径7线蜂窝状光纤。
颜色测量SpectraWiz软件操作：
0. 软件正常安装并运作。可参考我司关于SpectraWiz软件的安装
1. 按照图示连接仪器和配件
2. 打开要测试的 LED 或设备在 SCOPE 模式下查看其原始信号
在 SCOPE 模式下设置积分时间，避免频谱过饱和无法显示完整，但尽可能接近 65,000 counts（建议到85-90%即可）。
3. 积分时间的调节可直接点击红框中左侧的按钮调节精确数值，或者可以拉用右侧的滑动条直观的调节。顶部平坦的信号表明检测器饱和，应减少积分时间。 如果没有看到任何信号，请增加积分时间，直到明显看见信号。
4. 调节扫描平均数，通过多个样本平均评估，可以增加曲线的平滑度，同时提高精确度。不同积分时间对应的扫描平均数推荐如下图所示，当然，也可以根据您的需求调节。
5. 点击Seting，调节XTiming根据您的需求调节扫描速度，调节扫描精度。
6. 现在，盖上或关闭 LED。 等待几个收集周期，然后点击屏幕顶部工具栏中的
暗灯泡图标。 您将看到您的基线降至零。即，表示背景暗光谱已经确认采集并设置。
7. 配置好探头支架，放置RS50背景白板，打开光源，点击菜单栏的
按钮以捕获参考背景光谱。
8. 点击面板的按钮进入Transmittion Mode，或者在应用界面点击“Transmission”模式。并放置样品于光纤探头下方
9.开始收集数据。点击CIE颜色测量图标
或从应用菜单查看色度值。
软件的操作，在确定好基础设置没问题后，只要注意暗光谱的采集和设置便可。以上边上基于StellarNet光谱仪的色度检测测量的配套配件介绍以及对应的SpectreWiz光谱仪软件操作简要介绍。（关于注册、安装、截面介绍已经其他相关的文档信息可以查看我司操作手册其他文章，如果没有，可联系该产品的同事）
