自由空间声光调制器,中红外AOM,声光Q开关,声光偏转器, 覆盖260-11000nm, 中红外声光调制器

作者：戴xl 时间：2026-01-21

空间声光器件专为自由空间光学系统设计。激光以空间光束形式直接穿过器件的通光孔径，进行交互。其核心优势在于直接处理“光斑”本身，能够实现的功能更为宏观和基础：声光调制器（AOM）对光束进行强度与频率的快速调控；声光Q开关（AOQS）在激光腔内实现脉冲成形，是利用声光效应（声波引起介质折射率周期性变化）来实现激光器腔内Q值（品质因数）快速调制的器件，打开状态则引入衍射损耗，抑制激光振荡，反之则释放激光能量形成脉冲；声光偏转器（AOD）驱动光束进行高速、无惯性的扫描；声光滤光器（AOTF）则可对宽谱光进行快速波长选择。为此，这类器件通常具备更宽的工作波长窗口（从紫外260nm延伸至远红外10.6μm）、更大的通光孔径（毫米至厘米量级）以及更高的激光损伤阈值，以满足工业加工、科学实验及国防系统中对原始光束进行强力操控的需求。

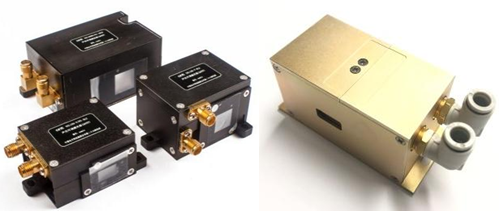

图：空间声光器件：空间光AOM/空间声光调制器/自由空间声光调制器

空间声光调制器

空间声光调制器基于声光互作用原理，通过加载射频信号实现对自由空间激光的强度、频率与方向的快速调控。其工作波长覆盖260nm至11000nm，工作频率从27MHz至1500MHz，具备衍射效率高（>70%）、响应速度快、光孔径适应性强（0.1-8mm）等特点，并支持传导与水冷等多种散热方式，是激光显示、加工与通信系统中实现光束实时调制的核心器件。

工作频率：单点工作器件以实际频率为准，宽带器件以中心频率为准。指的是驱动声光器件工作的射频信号的频率。这个频率是加载到声光器件内部压电换能器上的射频电信号的频率。换能器将该电信号转换为同频率的超声波，在声光介质中传播。因此，工作频率=超声波频率。

入射光偏振态是相对于自由空间声光调制器安装面判断的，⊥：垂直于安装面的线偏振光；∥：平行于安装面的线偏振光。

1dB相对带宽：是衡量声光器件频率响应平坦度和有效工作带宽的关键参数。1dB带宽：在器件的频率响应曲线中，衍射效率从峰值下降不超过1dB所对应的射频频率范围。相对带宽：将这个频率范围（带宽）除以器件的中心工作频率，再乘以100%，得到的百分比值。

驱动功率：驱动声光器件正常工作所需的射频信号功率。该电功率被换能器转换为超声波功率。

工作波长（nm）	工作频率（MHz）	入射光偏振态	光孔径（mm）	衍射效率（%）	1dB相对带宽（%）	驱动功率（W）	封装	冷却方式
260-420	100-150	⊥	≤2	＞80	10/30	≤5	QP1	传导
	150-200	⊥	≤1	＞80	10/30	≤2	TA	传导
	200-300	⊥	≤0.5	＞80	10/30	≤2	TA	传导
400-1100	40-110	∥	≤2	＞80	-	≤1	PA	传导
400-900	80-150	任意	≤2	＞80	10/40	≤3	TA/TE	传导
	150-250	任意	≤1	＞80	10/40	≤3	TA	传导
	250-350	任意	≤0.5	＞80	10/30	≤2	TA	传导
900-1100	68/80	⊥	≤4	＞80	-	≤40	QP1/QP2/QH3	传导/水冷
	70-150	任意	≤1.0	＞80	10/30	≤2	TA	传导
	150-200	任意	≤0.5	＞70	20	≤2	TA	传导
	200-300	任意	≤0.3	＞70	20	≤2	TA	传导
1100-1700	70-150	任意	≤1.0	＞70	20	≤3	TA	传导
	150-200	任意	≤0.5	＞70	20	≤3	TA	传导
	200-300	任意	≤0.2	＞60	20	≤3	TA	传导
2000	40-80	⊥	1-3	≥65	-	≤50	QC/QB/QI	传导/水冷
3000-5000	60-80	∥	≤8	＞90	-	≤20	TH/TI	传导/水冷
9000-11000	40-80	∥	≤8	＞90	-	≤60	TH	传导

声光Q开关

声光Q开关专为激光腔内调Q设计，通过周期性抑制与释放激光振荡，实现高峰值功率的脉冲激光输出。其核心波长涵盖1064nm、2μm乃至10.6μm，典型工作频率为27MHz与40.68MHz，具备衍射效率高（>80%）、损伤阈值高（可达1000 MW/cm²）及驱动功率适应范围广（5W-60W）等优势，是固体、光纤及红外脉冲激光器的关键组件。

工作波长（nm）	工作频率（MHz）	入射光偏振态	光孔径（mm）	衍射效率（%）	损伤阈值（MW/cm2）	驱动功率（W）	封装
1064	27	⊥	3-5	＞80	1000	≤50	QD
	40.68	⊥	3-5	＞80	1000	≤50	QD
	70	⊥	1	＞80	200	≤5	QA
	80	⊥	1.5	＞80	1000	≤15	QH3
2000	40.68	⊥	1.2	＞65	1000	≤20	QC
	40.68	⊥	2	＞80	1000	≤40	QB
	27	⊥	3-5	≥70	1000	≤50	QI
2700	40.68	任意	1-3	＞70	100	≤40	QF
10600	40.68	∥	1-8	＞85	5×10-4	≤60	TI

声光滤光器

声光滤光器是一种电调谐光谱滤波器，通过改变驱动频率即可在宽光谱范围内快速、精确地选择特定波长。其工作波段覆盖400nm至4500nm，光谱分辨率从亚纳米到数十纳米可调，光孔径最大可达20×20mm，具有调谐速度快、无机械部件、可靠性高等特点，广泛应用于光谱分析、荧光检测和多色成像系统。

工作波长（nm）	中心频率（MHz）	光孔径（mm）	衍射效率（%）（∥）	光谱分辨率（nm）	封装
400-650	110	3×3	＞80	2-6	LI(低功耗)
400-700	110	3×3	＞70	2-10	LH1
430-1450	120	3×3	＞70	2-12	LH2
1450-2400	80	3×3	＞70	2-13	LF
900-1700	85	3×3	＞80	0.5-3	LN
900-1700	60	12×12	＞80	2-13	LD
2000-3200	30	12×12	＞50	10-25	定制
3000-4500	18	20×20	＞40	18-45	LG

声光偏转器

声光偏转器利用声频扫描实现对激光束的快速无惯性偏转与扫描。其偏转角度由驱动频率线性控制，工作带宽可达1000MHz，扫描速度达微秒量级，光孔径覆盖0.07mm至8mm。该器件具有重复性好、功耗低、结构紧凑等优点，是激光打标、印刷、雷达以及光学存储等领域实现高速光束指向与扫描的关键元件。

工作波长（nm）	中心频率（MHz）	光孔径（mm）	全衍射效率（%）	工作带宽（MHz）	封装	冷却方式
370-1550	40-200	1-3	＞70	20-80	PA	传导
350-1500	300-1500	0.07-0.3	20-80	100-1000	PB	传导
370-1550	40-200	2-8	＞70	20-80	PC	传导
370-1550	40-200	2-8	＞70	20-80	PD	水冷
266-355	200-400	（0.2-2）×30	＞60	100-200	PE、TL、TL1	传导/水冷

空间声光调制器/自由空间声光调制器/中红外AOM型号汇总

中红外AOM /空间声光调制器/自由空间声光调制器热门型号：SGT80-1064-2QP1、SGT68-1064-4QP2、SGT200-1064-0.3TA、SGT41-2000-2QB、SGT80-2000-1QC、SGT68-4000-4TI、SGT80-4000-2TH、SGQ41-10600-8TI

产品	型号	工作波长 (nm)	工作频率 (MHz)	光孔径 (mm)	衍射效率 (%)	封装
紫外多通道声光调制器	SGT220-355-0.24TG-C6	310-400	220	0.24×6	>70	T6
紫外多通道声光调制器	SGT220-355-0.24T10-C10	310-400	220	0.24×10	>60	T10
紫外多通道声光调制器	SGT220-355-0.15T20-C20	310-400	220	0.15×20	>60	T20
397nm宽带声光调制器	SGT130-397-1QP1-B40-HP	397±10	130	1.0	≥80	QP1
397nm宽带声光调制器	SGT200-397-0.5TA-B50	397±10	200	0.5	≥80	TA
397nm宽带声光调制器	SGT300-397-0.2TA-B60	397±10	300	0.2	≥80	TA
可见光声光调制器	SGT80-532-1.5TA-B20	500-600	80	1.5	≥80	TA
可见光声光调制器	SGT110-532-1TA-B50	500-600	110	1.0	≥80	TA
可见光声光调制器	SGT200-633-0.5TA-B40	600-700	200	0.5	≥75	TA
低频移声光调制器	SGT20-633-1PA	633	20	1.0	≥85	PA
低频移声光调制器	SGT40-633-2PA	633	40	2.0	≥85	PA
780nm单频声光调制器	SGT80-780-2TA	700-900	80	2.0	≥80	TA
780nm单频声光调制器	SGT110-780-1TA	700-900	110	1.0	≥80	TA
780nm单频声光调制器	SGT200-780-0.5TA	700-900	200	0.5	≥75	TA
780nm单频声光调制器	SGT300-780-0.3TA	700-900	300	0.3	≥70	TA
780nm高频声光调制器	SGT800-780-0.1PB	700-800	800	0.1	≥50	PB
780nm高频声光调制器	SGT1200-780-0.1PB	700-800	1200	0.1	≥40	PB
780nm高频声光调制器	SGT1500-780-0.1PB	700-800	1500	0.1	≥30	PB
780nm宽带声光调制器	SGT80-780-1.5TA-B30	780±20	80	1.5	≥80	TA
780nm宽带声光调制器	SGT110-780-1TA-B50	780±20	110	1.0	≥80	TA
780nm宽带声光调制器	SGT200-780-0.5TA-B60	780±20	200	0.5	≥80	TA
1064nm声光调制器	SGT80-1064-2QP1	1040-1080	80	2.0	≥90	QP1
1064nm声光调制器	SGT68-1064-4QP2	1040-1080	68	4.0	≥90	QP2
1064nm声光调制器	SGT200-1064-0.3TA	1040-1080	200	0.3	≥70	TA
2μm声光调制器	SGT41-2000-2QB	2000	40.68	2.0	≥80	QB
2μm声光调制器	SGT80-2000-1QC	2000	80	1.0	≥65	QC
中红外声光调制器	SGT68-4000-4TI	3000-5000	68	4.0	≥90	TI
中红外声光调制器	SGT80-4000-2TH	3000-5000	80	2.0	≥90	TH
10.6μm声光调制器	SGT41-10600-8TI	9000-11000	40.68	8.0	>90	TI
一体化声光调制器	SGY40-633-2TC-2-C40	633	40	2.0	≥80	TC
一体化声光调制器	SGY60-633-1TC-1-C60	633	60	1.0	≥80	TC
1064nm声光Q开关	SGQ27-1064-4QD	1000-1100	27	4.0	≥80	QD
1064nm声光Q开关	SGQ41-1064-5QD	1000-1100	40.68	5.0	≥80	QD
1064nm声光Q开关	SGQ80-1064-1QH3	1000-1100	80	1.5	≥80	QH3
1064nm声光Q开关	SGQ70-1064-1QA	1000-1100	70	1.0	≥80	QA
2μm声光Q开关	SGQ41-2000-1QC	1900-2100	40.68	1.2	≥65	QC
2μm声光Q开关	SGQ41-2000-2QB	1900-2100	40.68	2.0	≥80	QB
2μm声光Q开关	SGQ27-2000-3QI	1900-2100	27	3.0	≥70	QI
2.7μm声光Q开关	SGQ41-2700-2QF	2700	40.68	2.0	≥80	QF
10.6μm声光Q开关	SGQ41-10600-4TI	9000-11000	40.68	4.0	≥90	TI
10.6μm声光Q开关	SGQ41-10600-8TI	9000-11000	40.68	8.0	≥90	TI
声光滤光器	SGL110-400/650-3LI-R10	400-650	110	3×3	≥70	LI
声光滤光器	SGL60-900/1700-12LD-R13	900-1700	60	12×12	≥80	LD
声光滤光器	SGL18-3000/4500-20LG-R45	3000-4500	18	20×20	≥40	LG
声光偏转器	SGP85-633-1PA	633	85	1.0	≥75	PA
声光偏转器	SGP45-1064-1PA	1064	45	1.0	≥60	PA
声光偏转器	SGP1500-633-0.1PB	633	1500	0.1	≥20	PB
声光偏转器	SGP100-532-5PC	532	100	5.0	≥75	PC

空间声光器件型号命名规则

空间声光器件补充说明：

工作频率	单点工作器件以实际频率为准，宽带器件以中心频率为准
工作波长	一般指实际工作波长，宽波长用“起始波长/截止波长”表示
光孔径	以有效光孔径为准，如 1.5mm 孔径就用“1.5”表示
特征	表示产品特征参数，调制器、偏转器用工作频率带宽表示，滤光器用最大光谱分辨率表示，多通道调制器用通道数表示。

空间声光器件封装规格表：

典型封装	TA	传导	QP1	传导
一般封装	PA	传导	TI	水冷
	PB	传导	QH3	传导
	QP2	水冷	TL	传导
	QB2	水冷	TL1	水冷
	QA	传导	TE	传导
	QC	传导	TH	传导
	QB	水冷	TD	水冷
	QI	水冷
多通道	T6、T10传导	T20水冷
一体化	TC	传导	TC1	传导

示例 SGQ70-1064-1QA型：该产品是声光Q开关，中心工作频率为70MHz，中心工作波长是1064nm，光孔径为1mm，采用QA封装结构。

SGT100-532-1TA型：该产品是声光调制器，表示工作频率为100MHz、工作波长为532nm、有效光孔径为1mm，采用TA封装规格。

SGL110-400/650-3LI-R10型：该产品是声光滤光器，工作频率中频为110MHz，滤光范围为400nm~650nm，有效光孔径为3mm，采用TL封装，光谱分辨率<10nm。

SGP100-532-5PC型：该产品是声光偏转器，工作频率为100MHz，工作波长为532nm，有效光孔径为5mm，采用PC封装。
