luxyr LEJ LED PICO光源产品的命名，代表其"精密光学"（luxyr）与"微型化"（PICO）的设计理念。luxyr LED PICO系统采用航空铝一体成型外壳，尺寸仅134×85×97mm。luxyr LED PICO系统标配蔡司/徕卡/尼康/奥林巴斯四大品牌适配器。PICO LED紧凑型光源支持100kHz TTL触发脉冲，上升/下降时间均＜2μs。LED PICO显微镜光源CRI70版本光效达800流明，相当于150W卤素灯的亮度。高光通量白光版本通过特殊混光技术实现均匀性＞98%的照明。高光通量白光模式下的功耗仅36VA，能效比传统光源提升60%。
所属品牌： 德国LEJ
应用类型：
产品型号：LED PICO
负责人：李豪
联系电话：18926463275
电子邮箱：sales11@welloptics.cn
Luxyr LED PICO高亮度显微镜光源, 最高800流明,支持100kHz TTL触发脉冲
luxyr LEJ LED PICO光源产品的命名，代表其"精密光学"（luxyr）与"微型化"（PICO）的设计理念。luxyr LED PICO系统采用航空铝一体成型外壳，尺寸仅134×85×97mm。luxyr LED PICO系统标配蔡司/徕卡/尼康/奥林巴斯四大品牌适配器。PICO LED紧凑型光源支持100kHz TTL触发脉冲，上升/下降时间均＜2μs。LED PICO显微镜光源CRI70版本光效达800流明，相当于150W卤素灯的亮度。高光通量白光版本通过特殊混光技术实现均匀性＞98%的照明。高光通量白光模式下的功耗仅36VA，能效比传统光源提升60%。
核心技术亮点
多光谱LED模组：提供从365nm紫外到735nm红外的9种波长选择，其中高光通量白光版本（CRI70）可达800流明
纳秒级响应：LED PICO显微镜光源支持100kHz TTL触发脉冲，上升/下降时间均＜2μs
智能控制系统：通过USB 2.0接口实现PC端精确调控，Gamma校正亮度控制确保线性输出
无振动设计：0.8kg超轻量化机身，彻底消除传统光源的机械振动问题
luxyr LED PICO本产品的命名，代表其"精密光学"（luxyr）与"微型化"（PICO）的设计理念。luxyr LED PICO系统采用航空铝一体成型外壳，尺寸仅134×85×97mm。luxyr LED PICO系统标配蔡司/徕卡/尼康/奥林巴斯四大品牌适配器。
LED显微镜光源：区别于传统汞灯的革命性照明方案。LED显微镜光源寿命超50,000小时，且无需预热即可全功率工作。LED显微镜光源的频谱纯度（±5nm带宽）特别适合荧光标记观察。
高光通量白光：CRI70版本光效达800流明，相当于150W卤素灯的亮度。高光通量白光版本通过特殊混光技术实现均匀性＞98%的照明。高光通量白光模式下的功耗仅36VA，能效比传统光源提升60%。
紧凑型光源：LEJ LED PICO光源突破性的小型化设计（体积较传统产品缩小70%）。紧凑型光源采用被动散热结构，工作噪音保持0dB。紧凑型光源支持壁挂、桌面和光学平台三种安装方式。
TTL触发接口：通过SMB插座实现外部设备同步控制。TTL触发接口支持10μs最短脉冲和5μs延迟精度。TTL触发接口兼容5V/12V电平标准，可直接连接PLC和工业相机。
连续工作模式(CW-Mode)
|
描述 |
亮度可调的连续照明模式 |
|
关键参数 |
光波动＜0.5%（业内领先的稳定性） |
跟随模式(Follow-Mode)
|
描述 |
TTL电平控制的亮度跟随模式 |
|
上升时间 |
t10-90＜2μs（纳秒级响应） |
|
下降时间 |
t90-10＜2μs |
|
信号延迟 |
＜1μs（适合高速同步应用） |
脉冲模式(Pulse-Mode)
|
描述 |
边沿触发的可编程脉冲模式（延迟、脉宽和亮度可预设） |
|
上升时间 |
t10-90 <2μs |
|
下降时间 |
t90-10 <2μs |
|
最小脉宽 |
tPulse min 10μs |
|
最小延迟 |
<5μs |

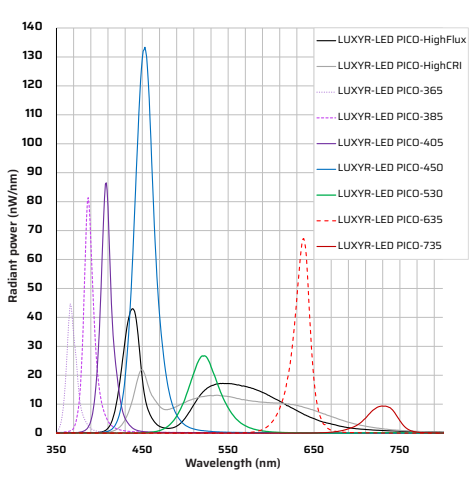

图：luxyr LED PICO显微镜光源光谱
luxyr LED PICO 光谱型号参数表：
|
型号后缀 |
色温/峰值波长 |
总光通量 |
|
-HighFlux |
白光 CRI70 |
>2,500mW (800lm) |
|
-HighCRI |
白光 CRI90 |
>2,500mW (700lm) |
|
-365 |
365nm ±5nm |
>1,200mW |
|
-385 |
385nm ±5nm |
>1,700mW |
|
-405 |
405nm ±5nm |
>1,700mW |
|
-450 |
455nm ±10nm |
>4,000mW |
|
-530 |
530nm ±10nm |
>1,000mW |
|
-635 |
632nm ±7nm |
>1,000mW |
|
-735 |
730nm ±15nm |
>500mW |
接口配置表:
|
接口类型 |
规格说明 |
|
控制接口 |
Mini-DIN（连接控制面板） |
|
配置接口 |
USB 2.0（Micro-B型），用于配置、操作和状态反馈 |
|
TTL触发接口 |
SMB同轴插座（支持Follow模式和Pulse模式） |
|
电源输入 |
DC圆孔插座（标配100-240VAC电源适配器） |
|
光学输出 |
准直光学系统（标配Zeiss/Leica/Nikon/Olympus适配器，支持定制） |
基础规格表：
|
参数项 |
技术指标 |
|
电源输入范围 |
100-240VAC ±10%，50-60Hz |
|
最大功耗 |
36VA |
|
外形尺寸 |
134mm × 85mm × 97mm |
|
重量 |
0.8kg |
|
标准配置 |
光源主机、控制面板、电源适配器、显微镜适配器（任选一款）、操作手册 |
|
可选配件 |
配置软件 |
典型应用场景：
-活细胞成像：PICO LED紧凑型光源的低热辐射特性避免样本损伤。
-半导体检测：TTL触发接口与AOI设备完美同步。
-刑事科学：365nm紫外版本可激发潜指纹荧光。
-工业质检：高光通量白光模式下的＞700lux照度满足精密检测。
