HC Photonics（HCP）生产的PPLN Pulse Mixers，PPLN脉冲模块，是专门用于脉冲激光的PPLN脉冲模组，针对了特殊的脉冲应用进行了脉冲激光专用PPLN模组的优化。脉冲激光条件（ns/ps/fs）下的PPLN由于其独特的特性而被分类为特殊类别。在高峰值功率操作下，转换效率通常相对较高，并且甚至可以实现OPA/OPG应用。针对这种情况，HC Photonics特别开发了几个脉冲晶体/波导模块来优化上述特殊的脉冲工作条件。
所属品牌： 台湾HC Photonics Corp
应用类型：
产品型号：
负责人：李工
联系电话：13691926712
电子邮箱：zxli@welloptics.cn

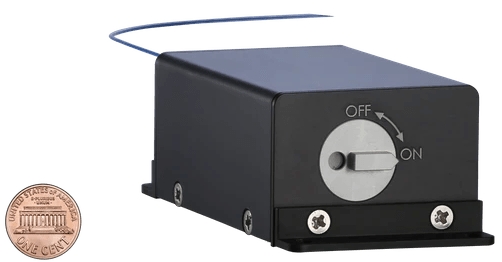

PPLN Pulse Mixer，专用于高功率脉冲激光的PPLN脉冲模组
HC Photonics（HCP）是一家致力于周期性极化非线性（PPXX- PPLN，PPLT，MgO：PPLN，PPMgO：LN）技术商业化的公司。PPLN Pulse Mixers，PPLN脉冲模块，是专门用于脉冲激光的PPLN脉冲模组，针对了特殊的脉冲应用进行了脉冲激光专用PPLN模组的优化。脉冲激光条件（ns/ps/fs）下的PPLN由于其独特的特性而被分类为特殊类别。在高峰值功率操作下，转换效率通常相对较高，并且甚至可以实现OPA/OPG应用。然而，在这种工作条件下需要特别考虑晶体损伤阈值、脉冲频谱和时间走离效应。PPLN Pulse Mixers就是HC Photonics为了高功率脉冲激光开发的几个脉冲晶体/波导模组，专门进行优化针对特殊的脉冲工作条件。
HC Photonics（HCP）PPLN脉冲模块主要特点：
- 采用ns-Q开关激光或ps/fs超快激光泵浦，具有光谱、时间走离和损伤优化。
- 输出波长从紫外/可见光到近红外/中红外波段
- 可用配置：从基本型到高级型（如SHG/SFG/DFG或OPA/OPG等）均可提供脉冲激光专用PPLN模组等等
- 光纤或自由空间作为输入/输出耦合接口（例如1×0,1×1,2×0,2×1,0×0；0=自由空间（准直光束可选）1=一根光纤，2=双光纤）
- 提供用于QPM温度优化的集成热敏电阻/TEC以及用于功率监控/自动功率控制的可选光电二极管（PD）
- 方便、紧凑、坚固，可以根据您的需求进行PPLN Pulse Mixers的定制

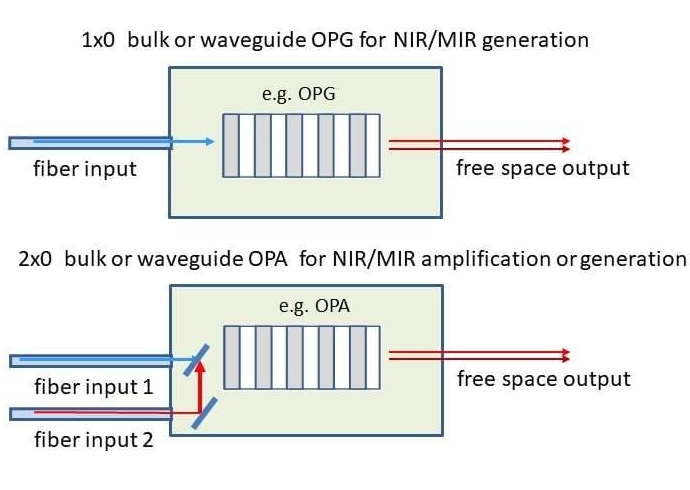

PPLN脉冲模块可用配置示例：
PPLN脉冲模组参考规格（需要其它脉冲激光专用PPLN模组配置可以联系我们）：

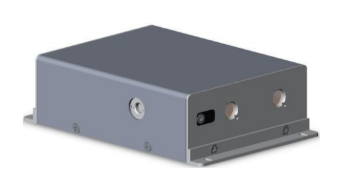

1. 0+0x0 Ultrafast OPG NIR & MIR generation (New!)
2. 1x0 fs 100mW 780nm generation (New!)
|
Ultrafast OPG Mixer |
|||||||
|
光学特性（整体） |
单位 |
规格 |
注意 |
||||
|
PPLN模组类型 |
Ultrafast OPG Mixer |
|
|||||
|
Mixer pigtailing type |
0+(0×0) |
|
|||||
|
输入波长 |
nm |
1060 |
|
||||
|
输出信号中心波长 |
nm |
1570-1700 |
[1] |
||||
|
输出闲频中心波长 |
nm |
2800-3400 |
[1] |
||||
|
泵浦条件 |
|
>50nJ, >35fs |
|
||||
|
输出类型 |
自由空间，准直 |
|
|||||
|
光学特性（输出） |
单位 |
最小 |
典型值 |
最大值 |
注意 |
||
|
输出转换效率（Signal/Ider） |
% |
10/7 |
|
24/10 |
[2] |
||
|
输出脉冲宽度（Signal/Ider） |
fs |
|
150/65 |
200/100 |
|
||
|
准直输出光束的直径（Signal/Ider） |
mm |
2.5/3.5 |
|
3.5/4.5 |
[3] |
||
|
光束质量,M2 |
|
|
2 |
2.5 |
[3] |
||
|
输出光束（TEMoo）椭圆度 |
% |
|
|
15 |
|
||
|
输出偏振状态 |
|
线性偏振 @ vertical axis |
|
||||
|
Output PER |
dB |
20 |
|
|
|
||
|
输出光束高度 |
mm |
25 |
25.5 |
25 |
|
||
|
输出光束角 |
mrad |
-7.5 |
0 |
7.5 |
|
||
|
材料特性 |
单位 |
规格 |
注意 |
||||
|
外壳尺寸（长×宽×高） |
mm |
150×100×42 |
[4] |
||||
|
电学特性 |
单位 |
最小值 |
典型值 |
最大值 |
注意 |
||
|
电连接器 |
Hirose HR 10G-10R-10P（73） |
|
|||||
|
热电冷却器 |
~3.2V，~4A 最大值 |
|
|||||
|
NTC 热敏电阻电阻@25℃ |
kΩ |
10 |
|
||||
|
热敏电阻 B 阀（B25/85） |
K |
3478 |
|
||||
|
环境特性 |
单位 |
最小值 |
典型值 |
最大值 |
注意 |
||
|
储存温度(无湿度) |
℃ |
-20 |
|
70 |
|
||
|
工作环境的温度范围 |
℃ |
10 |
25 |
35 |
|
||
|
运行相对湿度(非冷凝) |
%RH |
0 |
|
85 |
|
||
|
限制有害物质指令(RoHs) |
符合声明 2011/65/EU |
|
|||||
[1]在该区域中的波长可以通过温度以小的调谐范围选择。
[2]信号λs越短，转换效率越高。
[3]光束直径由1/e2定义。
[4]泵浦源可选择集成。集成版外壳尺寸为496×320×158.1mm3
|
1×0 0.1W 780nm fs Bulk Mixer |
|||||||
|
光学特性（整体） |
单位 |
规格 |
注意 |
||||
|
PPLN模组类型 |
二次谐波发生（SHG） |
|
|||||
|
Mixer pigtailing type |
1×0 |
|
|||||
|
输入波长 |
nm |
1560 |
|
||||
|
输出波长 |
nm |
780 |
|
||||
|
输入光纤，连接器 |
PM1550, FC/APC |
|
|||||
|
输入光纤，连接器 |
|
None |
|
||||
|
额定泵浦功率 |
W |
0.3 |
|
||||
|
泵浦条件 |
|
<100fs, 80MHz |
|
||||
|
光学特性（输出） |
单位 |
最小 |
典型值 |
最大值 |
注意 |
||
|
指定泵浦的输出功率 |
W |
0.1 |
0.12 |
|
[1],[2] |
||
|
光束质量，M2 |
|
1.1 |
1.2 |
|
|||
|
准直输出光束的直径 |
mm |
0.8 |
1 |
1.2 |
|
||
|
腰部位置（来自输出窗口） |
mm |
-300 |
0 |
300 |
|
||
|
输出光束（TEMoo）椭圆度 |
% |
|
5 |
10 |
|
||
|
剩余IR/输出功率抑制比 |
dB |
40 |
|
|
|
||
|
输出偏振状态 |
|
线性偏振 @ vertical axis |
|
||||
|
Output PER |
dB |
20 |
25 |
|
|
||
|
红外波长背反射 |
dB |
|
-45 |
-42 |
|
||
|
输出光束角 |
|
-7.5 |
0 |
7.5 |
|
||
|
输出光束高度 |
mm |
18.4 |
18.9 |
19.4 |
|
||
|
输出光束角度 |
mrad |
-7.5 |
0 |
7.5 |
|
||
|
材料特性 |
单位 |
规格 |
注意 |
||||
|
外壳尺寸（长×宽×高） |
mm |
100×50×35 |
|
||||
|
电学特性 |
单位 |
最小值 |
典型值 |
最大值 |
注意 |
||
|
电连接器 |
Hirose HR 10G-10R-10P（73） |
|
|||||
|
热电冷却器 |
~3.9V，~1.7A 最大值 |
|
|||||
|
NTC 热敏电阻电阻@25℃ |
kΩ |
10 |
|
||||
|
热敏电阻 B 阀（B25/85） |
K |
3478 |
|
||||
|
环境特性 |
单位 |
最小值 |
典型值 |
最大值 |
注意 |
||
|
储存温度(无湿度) |
℃ |
-20 |
|
70 |
|
||
|
工作环境的温度范围 |
℃ |
10 |
25 |
35 |
|
||
|
运行相对湿度(非冷凝) |
%RH |
0 |
|
85 |
|
||
|
限制有害物质指令(RoHs) |
符合声明 2011/65/EU |
|
|||||
[1]输出功率以供参考，受输入脉冲质量影响。
[2] -100fs泵浦/SHG偏移在PPLN品体中，支持-40nm转换带宽@1560nm。
