Sciencetech高通量太阳光模拟器HFSS适用于各种需要强光和受控光照条件的应用。它们对于开发和测试太阳能接收器和反应堆至关重要，而这些接收器和反应堆用于聚光太阳能发电 (CSP) 系统，将太阳光转化为热能。相比于其他类型的Sciencetech太阳能模拟器，HFSS太阳能模拟器的变化集中在高辐照度上。高通量太阳能模拟器的单个辐照单元在30mm直径的目标区域上，能够实现约1100W的辐照度；工作距离为灯到目标平面的距离，大约为1.2–1.3m。高通量太阳能模拟器HFSS常用于测试蓄热技术、太阳能聚光器系统等。
所属品牌： 加拿大Sciencetech
应用类型：
产品型号：HFSS-RMP-6500-480, HFSS-RMP-6500-220
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
1000个太阳强度，可达3MW/m²峰值辐照度，辐照面积D30mm，6500W氙灯的高通量太阳光模拟器

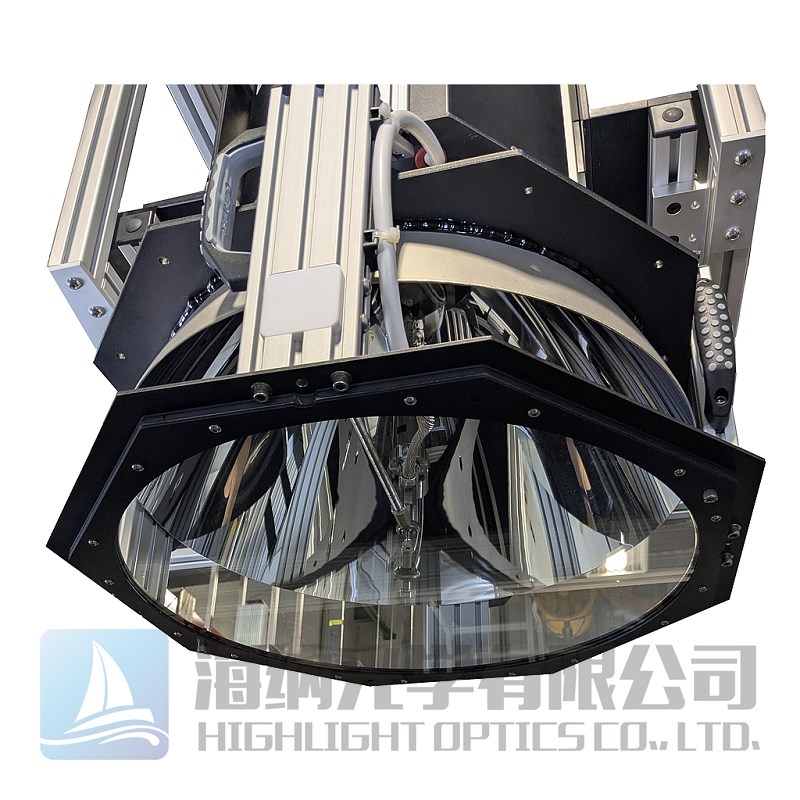

Sciencetech高通量太阳光模拟器（High Flux Light Pipe Solar Simulator）由一个6500W辐射模块组成，设计用于 380-480 VAC 三相作。该Sciencetech太阳能模拟器套件包括电源、辐射模块、弧光灯、冷却系统以及所有必要的电缆和工具。高通量太阳光模拟器HFSS适用于各种需要强光和受控光照条件的应用。High Flux太阳能模拟器对于开发和测试太阳能接收器和反应堆至关重要，而这些接收器和反应堆用于聚光太阳能发电 (CSP) 系统，将太阳光转化为热能。这些HFSS太阳能模拟器还用于测试热能存储系统，用于储存热量以备后用，确保它们能够在不同条件下有效地捕获和释放能量。此外，Sciencetech HFSS太阳能模拟器还用于材料科学，用于研究材料在高温和高辐射通量条件下的行为。高通量太阳光模拟器还用于航空航天工程，用于测试航天器的热防护系统，确保这些材料能够承受太空旅行的极端条件。通过提供稳定且可重复的光源，HFSS太阳能模拟器使研究人员能够在不受自然光影响的情况下进行实验，从而获得更准确、更可靠的结果。
Sciencetech HFSS太阳能模拟器根据特定的电气要求进行配置，可提供两种电气选型HFSS-RMP-6500-220和HFSS-RMP-6500-480。HFSS-RMP-6500-220高通量太阳模拟器，6500W，220V，50/60Hz，31A，三相（200-240V之间），4线(3P+E)。包含6英尺（1.8米）长的硬接线电源线，带L15-50P。HFSS-RMP-6500-480高通量太阳模拟器， 6500W，380-480VAC（峰峰值电压，3P+E），50/60 Hz，17.4-14.2A三相，包含一根L16-30电源线。

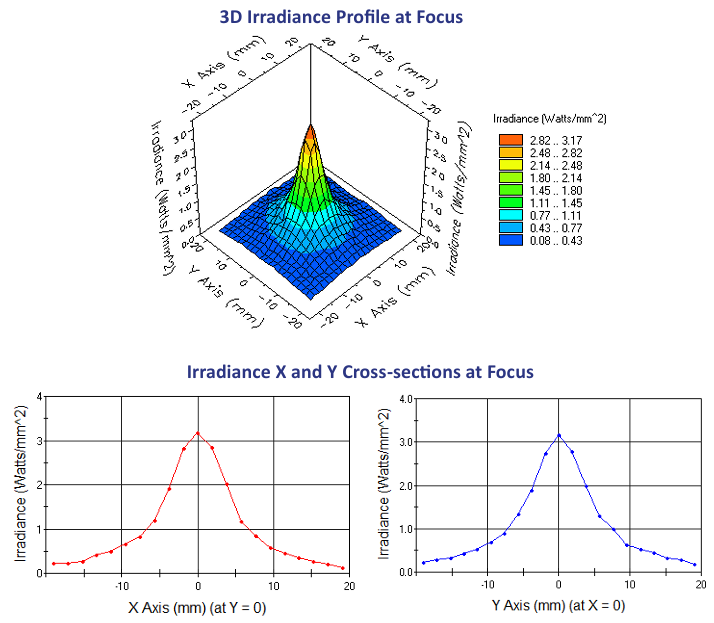

Sciencetech高通量太阳光模拟器每个辐射模块在直径 30 毫米的目标上的典型功率为1100W。典型峰值辐照度为3MW/m²。Sciencetech太阳能模拟器提供各种配件和定制服务，以调整光输出，满足客户的特定应用需求。下图显示的是Sciencetech太阳能模拟器焦点处的辐照度分布，1W/mm²相当于约1000个太阳光。
高通量太阳光模拟器的主要应用：
-聚光太阳能发电
-热能储存
-热化学反应
-材料测试
高通量太阳光模拟器系统HFSS-RMP-6500-220和HFSS-RMP-6500-480的特点：
-3MW/m²峰值辐照度
-完整即用型系统
-6.5kW聚焦氙弧灯
-触摸屏电源和软件控制
-系统可根据客户的具体需求进行定制
-符合CE认证
Sciencetech HFSS太阳能模拟器的性能规格：
|
性能规格 |
||||
|
辐照区域 |
聚焦光斑，直径约30mm |
|||
|
典型工作距离 |
1372.8mm |
|||
|
灯泡类型 |
XE6500 |
|||
|
灯泡平均寿命 |
750小时 |
|||
|
物理规格 |
||||
|
|
辐射模块 |
控制架 |
下置式支架 |
电源 |
|
典型重量（kg） |
30 |
105 |
360 |
27 |
|
尺寸（mm） |
703×574×568 |
550×654×1285 |
2505.5+406.4×1727×1727 |
657×266×483 |
|
工作环境 |
室内，通风良好的环境，不适用于家庭应用 |
|||
|
工作温度范围（℃） |
15-30 |
|||
|
工作湿度范围（%RH） |
<80%，无凝结 |
|||
|
电气规格：631-6.5k-480电源（每个电源） |
||||
|
电压（rms） |
380-480VAC 3P |
|||
|
频率 |
50/60Hz |
|||
|
最大电流（rms） |
16.8A |
|||
|
保险丝 |
CC 时间-延迟 25A，600V |
|||
|
电气规格：631-6.5k-220电源（每个电源） |
||||
|
电压（rms） |
200–240VAC 3P |
|||
|
频率 |
50/60Hz |
|||
|
最大电流（rms） |
31.3A |
|||
|
断路器 |
50A |
|||
|
保险丝 |
1A，600V |
|||
|
电气规格：辐射模块（每个辐射模块） |
||||
|
额定电压 |
39V |
|||
|
额定工作电流 |
133-173A |
|||
|
电气规格：Global Safe控制箱 |
||||
|
电压（rms） |
100–240VAC 1P |
|||
|
频率 |
50/60Hz |
|||
|
最大电流（rms） |
3A |
|||
|
保险丝 |
1.0A，250V，慢熔断；6.3A，250V，慢熔断 |
|||
|
认证 |
||||
|
CE合规声明 |
是 |
|||
高通量太阳能模拟器Sciencetech的配件：
-HFSS-TECH（168-8121）
高通量太阳能模拟器HFSS技术包是HFSS系统的重要补充。它包含一个网络交换机，用于连接多个电源和计算机控制附件（最多5个电源加2个附件）、一个基于网页的摄像头（用于查看High Flux太阳能模拟器支撑结构的内部）以及对准激光器，用于轻松定位辐射模块的目标平面。
-HFSS-OW-BF（168-8017）
用于Sciencetech高通量太阳光模拟器的单硼浮子输出窗口。此输出窗口可通过4个螺钉轻松安装到辐射模块上。由于弧光灯采用强制风冷，它无法将辐射模块的弧光灯与目标平面完全隔离，但可以保护输出免受直接污染。
-HFSS-ADJUST-DF（168-8022）
此插件旨在与 Sciencetech 高通量太阳光模拟器下置式支架系列（例如168-8120）连接。请为每个辐射模块（例如168-9000或168-9001）添加1个HFSS-ADJUST-DF。
典型横向调整量（取决于高通量太阳能模拟器HFSS支架）[mm]：±31
旋转调整量 [deg]：±15
倾斜调整量 [deg]：±30
-HFSS-ESTOP-4（168-8023）
High Flux太阳能模拟器附加的紧急停止按钮。该紧急停止按钮最多可控制4个辐射模块系统（例如168-9000）。紧急停止按钮可切断与其连接的系统的所有电源。
-HFSS-DFSTAND-4A（168-8120）

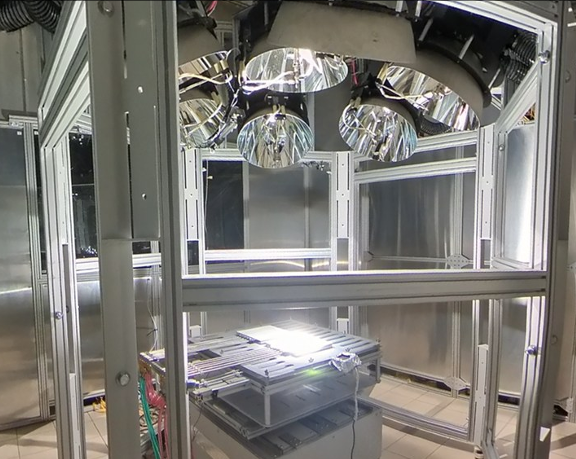

适用于 Sciencetech高通量太阳光模拟器 (HFSS) 系列的高度可调支架，可向下操作。包含高通量太阳能模拟器横向和倾斜调节装置 (168-8022) 时，此支架最多可容纳4个辐射模块。支架结构包含2个检修门，每个检修门都带有独立的视口，1个位于正面，1个位于背面。支架结构两侧各包含4个检修面板（共8个），可根据HFSS太阳能模拟器系统进行的实验，将大型电缆、管道等引入和引出支架结构。
-HFSS-RACK-4（168-8123）
Sciencetech高通量太阳光模拟器系统的电源机架，每个机架最多可容纳4个电源。
-HFSS-GSC（168-8060）
Global Safe 控制箱是一个可控制多达12个HFSS电源的独立控制单元。该控制箱可实现无缝控制，并提高安全性。所有电源均可通过Global Safe控制箱同时开启和关闭。此外，它还配备2个急停按钮、一个带故障保护的门接近传感器以及4色灯箱。
-HFSS-XYZSTAGE
一个 XYZ 平台，可轻松将被测器件移动到高通量太阳能模拟器HFSS的焦平面。
-HFSS-LAMBERTIONPLATE
水冷式朗伯板，用于通过相机观察焦点。
-HFSS-GARDONGAUGE
可用于测量HFSS太阳能模拟器焦平面的功率。结合XYZ平台，可以绘制功率（辐照度）分布图。
-HFSS-THERMO-10K
用于测量Sciencetech HFSS太阳能模拟器焦平面光功率的热电堆。
-HFSS-STAND-CUSTOM
根据所需的辐射模块数量，按照客户的规格定制支架。
