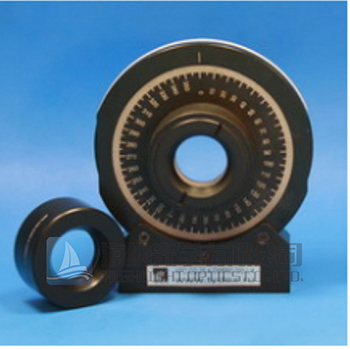

太赫兹宽带相位变换器

太赫兹宽带相位变换器

太赫兹宽带相位变换器(THz Broad-Band Phase Transformers)的作用是能够改变太赫兹波的相位(一般为π或π/2)和偏转角度(ω)。Tydex提供的太赫兹宽带相位变换器与普通的消色差波片和宽带相位变换器不同,它考虑了干涉的影响并优化了算法,使其能用于高分辨率的测量系统。太赫兹宽带相位变换器根据ω值的不同分为2种类型,太赫兹消色差偏振转换器(APC)和太赫兹消色差波片(AWP),对用的工作波长范围分别为60-300μm和60-95μm。

所属品牌: 俄罗斯Tydex

应用类型: 太赫兹

产品型号:APC-CQ-CA24-OWR60-300-L/4, AWP-CQ-CA24-OWR60-95-L/4

负责人:陈工 激光器及附件
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单


工作波长60-300 μm,通光孔径25mm太赫兹宽带相位变换器


 THz单色波片只能用于特定的单一波长,而相位延迟非常依赖于波长,有时人们需要在一些特殊的波段保持几乎恒定的相位延迟,为了满足这个要求,Tydex公司推出了THz宽带相位转换器。Tydex公司的THz宽带相位转换器考虑了干涉效应的影响,针对高分辨率的测量系统优化了算法,改变了传统宽带相位转换器和消色差THz波片不能用在高分辨率测量系统的尴尬局面。


它结构具有如下特点:

1. 太赫兹宽带相位变换器由几个带特殊的定向石英镜片组成。

2. 这些镜片组合在一起并固定在支架上构成太赫兹宽带相位变换器,可等效为两个部件“延迟期”“旋转器”,其中,延迟器提供相移延迟(π或π/2),旋转器则令偏振角度变化ω的角度。




THz宽带相位转换器参数:

类型


THz Achromatic Polarization Converter
太赫兹消色差偏振转换器APC



THz Achromatic Wave Plate
太赫兹消色差波片AWP


延迟

L/4

L/4

操作波长范围

60-300 μm ,或用户指定

60-95 μm ,或用户指定

椭圆率公差

± 3%,或用户指定

± 10 %,或用户指定

通光孔径

25 mm (标准) ,或<25mm (用户指定)

支架

传统光学底座或旋转器



THz宽带相位转换器依赖于ω值存在两种类型:

1)ω值不为零,它取决波长,我们称为:太赫兹消色差偏振转换器(APC)。代表型号 APC-CQ-CA24-OWR60-300-L/4

2)ω值大约为零,在相应的波长范围内为常数,我们称为:太赫兹消色差波片(AWP代表型号:AWP-CQ-CA24-OWR60-95-L/4



测试例子:APC AWP ω值:



消色差太赫兹波片APC测试效果:
