Crystalaser提供一系列高光束质量半导体泵浦晶体激光器,波长范围从262-1550nm,能提供四十多种不同波长的型号。Crystalaser DPSS激光器可以分为连续激光器和调Q激光器,特点都是光束质量很高,小于1.1。客户可以使用Crystalaser生产的激光合束器,将多波长DPSS激光器光源集成为一个模组,同时使用不同波长或者切换不同的波长。
所属品牌: 美国CrystaLaser(已暂停代理)
应用类型:
产品型号:CL-473-150,DL-473-070-L,DL-473-020-S,CL523-400等
负责人:蒋画
联系电话:13622396712
电子邮箱:hjiang@welloptics.cn
已经不代理CrystaLaser旗下产品,请联系其他代理商
Crystalaser DPSS激光器包括Nd:YAG,Nd:YVO4,Nd:YLF和Yb:YAG激光器,是基于CrystaLaser专有的耦合腔激光技术。这项获得全球专利的技术可以使得CrystaLaser的蓝色、绿色、黄色、红色和红外激光器在单纵模(SLM)和TEMoo模式下工作,具有低振幅噪声,并在超紧凑外壳中以极低功耗增加激光输出。
CrystaLaser提供的连续激光器、调Q激光器,波长范围从紫外线、蓝色、绿色、黄色、红色到红外,输出功率从1 mW到8 W以上。除了下面列出的具有广泛波长选择的激光器之外,可以开发更高功率或定制的激光系统,以满足客户的特定要求。
DPSS激光器的光束质量都比较高,M2<1.1,八小时内的输出稳定性小于2%,还提供高稳定性选项,可以做到24小时内输出稳定性小于0.25%。
半导体泵浦晶体激光器主要应用:
-拉曼光谱
-激光雷达
-荧光
-共焦显微镜
-种子激光干涉术
-神经科学
-光镊
-流式细胞术
-材料加工
-半导体检测
半导体泵浦晶体激光器主要特点:
-功率高达4W
-出色的光束质量
-极低的功耗
-超紧凑型和超轻重量
-重复频率1 kHz至100 kHz内部调整,0 Hz至200 kHz外部触发
-低噪声
半导体泵浦晶体激光器型号及规格:
连续绿光规格
波长 |
532nm, (523, 527, 542, 500-520, 555, 561, 593nm 可用) |
||
激光晶体 |
Nd:YAG, Nd:YVO4 and Nd:YLF |
||
输出功率(mW) |
1000, 500, 300, 200, 150, 100, 75, 50, 25, 10, 5 |
||
输出稳定性(rms) |
8小时内<2%;超稳定选型24小时内<0.25% |
||
噪声(rms) |
<0.5 %, 10Hz-50MHz,对于S和L版激光器 |
||
激光输出模式 |
TEMoo, M2<1.1 |
||
光斑直径(1/e2) |
0.36mm(2倍扩束,光束尺寸0.7mm) |
||
光束发散角 |
2 mrad(2倍扩束,发散角1 mrad) |
||
光束指向稳定度 |
+/-0.005 mrad/C |
||
偏振 |
线偏振,偏振比例>50:1,> 100:1可选 |
||
工作温度 |
10-35摄氏度 |
||
激光头尺寸 |
3 x 3 x 12cm,带有固定的6mm厚底板 |
||

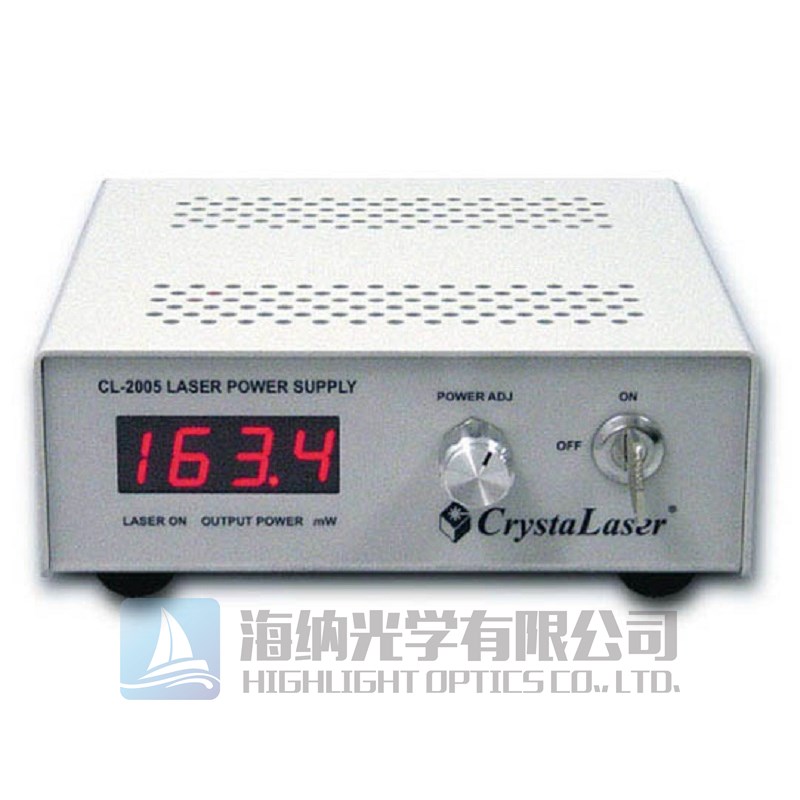

电源尺寸 |
交流电:5x14x15厘米(2x5x6英寸; 直流电:3.5x8.5x12.7厘米 |
||
预热时间 |
1分钟 |
||
功耗 |
15W |
||
工作电压 |
90-250 VDC或9-24 VAC |
||
预期激光寿命 |
>10,000 小时 (MTBF) |
||
型号 |
GCL532-xxx-S SLM-version |
GCL532-xxx-L Low noise version |
GCL532-xxx Standard-version |
纵向模式 |
单个(SLM) |
多个 |
多个 |
光谱线宽 |
<0.00001 nm |
0.1nm |
0.1nm |
相干长度 |
>300m |
1-5mm |
1-3mm |
振幅噪声(rms) |
<0.5% |
<0.5% |
500kHz时~20% |
紧凑型561nm,593nm单纵模橙黄色激光规格:
波长 |
561 |
593/594 |
单纵模,低噪声输出 |
50,25,10mW |
25,10mW |
激光输出模式 |
TEMoo, M2典型值1.1 |
|
光斑直径(1/e2) |
0.7mm(可扩束0.5-3倍) |
|
光束发散角 |
1.2 mrad(可扩束0.5-3倍) |
|
输出稳定性(rms) |
8小时内<2%;超稳定选型24小时内<0.25% |
|
光束指向稳定度 |
0.005 mrad/degree C |
|
偏振 |
水平;线偏振,偏振比例>50:1,> 100:1可选 |
|
光谱线宽 |
<0.1nm, nominal |
|
纵向模式 |
单纵模SLM |
|
工作温度 |
10-35摄氏度 |
|
激光头尺寸 |
3 x 3.6 x 13.5cm |
|
电源尺寸 |
交流电:5x14x15cm(2x5x6英寸); 直流电:3.5x8.5x12.7 cm |
|
预热时间 |
<2分钟 |
|
功耗 |
15W |
|
工作寿命 |
>10000小时 |
|
工作电压 |
90-250 VAC 或 9-20 VDC |
橙黄色激光和黄绿色激光规格:
波长 |
561( 542, 555, 558, 589, 593 和 532, 527, 523 nm可用) |
输出功率(mW) |
500, 200, 100, 50, 25, 10mW; 噪声 <2% (1Hz-10kHz) |
单纵模和低噪声输出 |
150, 100, 75, 50, 25, 10mW; 噪声 <0.5% (1Hz-100MHz) |
激光输出模式 |
TEMoo, M2<1.1 |
光斑直径(1/e2) |
0.36mm(2倍扩束,光束尺寸0.7mm) |
光束发散角 |
2 mrad(2倍扩束,发散角1 mrad) |
输出稳定性(rms) |
8小时内<2%;超稳定选型24小时内<0.25% |
光束指向稳定度 |
0.005 mrad/degree C |
偏振 |
线偏振,偏振比例>50:1,> 100:1可选 |
光谱线宽 |
<0.15nm, nominal |
纵向模式 |
单纵模激光:单个;标准型号:多个纵向模式 |
工作温度 |
10-35摄氏度 |
激光头尺寸 |
3 x 3 x 12 cm, 带有固定的6mm厚底板 |
电源尺寸 |
交流电:5x14x15cm(2x5x6英寸); 直流电:3.5x8.5x12.7 cm |
预热时间 |
1分钟 |
功耗 |
15W |
工作寿命 |
>10000小时 |
工作电压 |
90-250 VAC 或 9-20 VDC |
DPSS红色激光规格:
波长 |
656.5nm |
660nm |
671nm |
输出功率(mW) |
250, 200, 100, 50, 35, 25, 10 |
||
单纵模输出(mW) |
25 |
50 |
250 |
激光输出模式 |
TEMoo, M2<1.1 |
||
光斑直径(1/e2) |
0.35mm |
||
光束发散角 |
3 mrad |
||
输出稳定性(rms) |
8小时内<2%;超稳定选型24小时内<0.25% |
||
光束指向稳定度 |
0.005 mrad/K |
||
偏振 |
线偏振,偏振比例>50:1,> 100:1可选 |
||
光谱线宽 |
0.1nm, nominal;单纵模:< 10-5 nm |
||
纵向模式 |
单纵模,相干长度大于300m; 多个纵向模式,相干长度为1-5mm |
||
振幅噪声(rms) |
<1%, 1Hz-10kHz; SLM 版本: <0.5%, 1Hz-20MHz |
||
工作温度 |
10-35摄氏度 |
||
激光头尺寸 |
3 x 3 x 12 cm, 带有固定的6mm厚底板;3.6x7x18.5 cm (HxLxW)用于200mW |
||
电源尺寸 |
交流电:5x14x15cm(2x5x6英寸); 直流电:3.5x8.5x12.7 cm |
||
预热时间 |
2分钟 |
||
功耗 |
15W |
||
工作寿命 |
>10000小时 |
||
工作电压 |
90-250 VAC 或 9-20 VDC |
连续红外激光规格
波长( |
1064 |
1053/1047 |
1122/1342 |
1313/1319/946 |
1030 |
最大输出功率 |
4W |
3W |
1.5W |
1W |
1W |
单纵模最大输出功率(mW) |
1W |
500mW |
500mW |
200mW |
100mW |
可用输出功率 |
4W, 3W, 2W, 1.5W, 1W, 700, 500, 300, 100, to <20 mW |
||||
激光输出模式 |
TEMoo, M2<1.1 |
||||
光斑直径(1/e2) |
0.45 mm(可扩束2-9倍) |
||||
光束发散角 |
3.6 mrad;四倍扩束器可以缩小到<1mrad |
||||
纵向模态 |
单纵模,相干长度大于300m; 多个纵向模式,相干长度为1-5mm |
||||
单纵模SLM |
单纵模,相干长度> 5m(>100m可选) |
||||
光谱线宽 |
0.3 nm, nominal; 0.1nm / 0.05nm 窄线宽可选;单纵模 < 10-5 nm |
||||
输出稳定性(rms) |
2小时内<1%;超稳定选型24小时内<0.25% |
||||
光束指向稳定度 |
+/-0.005 mrad/deg C |
||||
偏振面 |
1064,1047,1342nm 水平; 1053,1122,1313,1319,946nm 垂直 |
||||
偏振 |
> 100:1 |
||||
振幅噪声(rms) |
<1 %, 10Hz-1MHz |
||||
波前畸变 |
<λ/10 |
||||
工作温度 |
10-35摄氏度 |
||||
激光头尺寸 |
3 x 3 x 12 cm, 带有固定的6mm厚底板;3.6x5x18cm/3.6x7x20 cm (HxLxW)用于高功率激光 |
||||
电源尺寸 |
交流电:5x14x15厘米(2x5x6英寸; 直流电:3.5x8.5x12.7 cm |
||||
预热时间 |
1分钟 |
||||
工作电压 |
90-250 VAC 或 9-24 VDC |
||||
预期寿命 |
>10000小时 |
||||
功耗 |
15W |
超小型二极管泵浦调Q晶体激光器规格:
Nd:YAG/Nd:YVO4 |
Nd:YLF |
Max. average output power* |
|
紫外激光 |
266 nm |
262,263 nm |
75,50,30,20, 10, 5mW |
紫外激光 |
355 nm |
349, 351 nm |
200,150, 100, 50, 25, 10mW |
蓝光 |
473 nm |
440, 447 nm |
50,25mW |
绿光 |
532 nm |
523, 527 nm |
2, 1W, 500, 200, 100, 50mW |
红光 |
671 nm |
657, 660 nm |
400, 200,100, 50mW |
红外激光 |
1064 nm |
1047,1053 nm |
4, 3, 2, 1W ,500, 200mW |
更多可用波长 |
438,440,447,473,555,561,589,593,750-1000,946,1313,1320,1342 nm |
||
单脉冲能量** |
对于Nd:YLF laser:从 0.001mJ 到 0.3 mJ 或1 mJ |
||
脉宽 |
通常10ns到25ns不等 提供从1 ns到300 ns的特殊选择 |
||
重复频率 |
1 kHz至100 kHz内部可调 外部触发0 Hz至200 kHz |
||
外部触发信号 |
TTL,上升沿触发 |
||
纵向模态 |
多个纵向模式 |
||
激光输出模式 |
单模TEMoo, M2<1.3,通常M2<1.1 |
||
新型激光产品 |
单纵模调Q激光器 |
||
光斑直径(1/e2) |
IR 0.5 mm, Green 0.35 mm, UV 0.25 mm |
||
光束发散角 |
3-4 mrad;衍射受限光束 |
||
光束指向稳定度 |
+/-0.005 mrad/deg C |
||
功率稳定性(rms) |
预热后5%,1K-10KHz |
||
脉冲间变化 |
+/-3% IR, +/-5% green, +/-10% UV |
||
偏振 |
100:1 |
||
激光头尺寸 |
5x18.5x3.6 cm Type 2, 适用于绝大多数激光 7x18.5x3.6 cm,高功率激光 |
||
电源尺寸 |
20×20×8cm |
||
冷却 |
激光头:传导冷却; 电源:风扇 |
||
预热时间 |
<3分钟 |
||
工作温度 |
10-35摄氏度 |
||
工作电压 |
90-250 VAC 或 12VDC |
||
功耗 |
40W |
*平均输出功率,Nd:YAG / YVO4激光器,1064和532 nm 重复频率为> 40kHz;355和266 nm激光器为15kHz; Nd:YLF激光器,1047/1053 nm,重频为15kHz,527和523 nm重频为8kHz; 349、351和262 nm激光器为4kHz。
**最大脉冲能量分别为1 kHz,1053&1047 nm为0.5mJ,523&527 nm为0.4mJ,349&351 nm激光器为0.1mJ。
