AeroDIODE提供的第三款半导体激光管驱动器CCM（Cool and Control Multimode）满足100KHz最大调制频率，激光功率稳定性<0.05%等特点。具有子系列低功率版CCM-mini（LD最大光功率20W）、标准版CCM-std（LD最大光功率60W）、高功率版CCM-HP（LD最大光功率120W）与超高功率版CCM-UHP（LD最大光功率180W），高功率半导体激光二极管驱动器满足最大21A输出电流与36V输出电压的需求。
所属品牌： 法国Aerodiode
应用类型：
产品型号：CCM-mini，CCM-std，CCM-HP，CCM-UHP
负责人：黄帆
联系电话：18927469509
电子邮箱：sales12@welloptics.cn

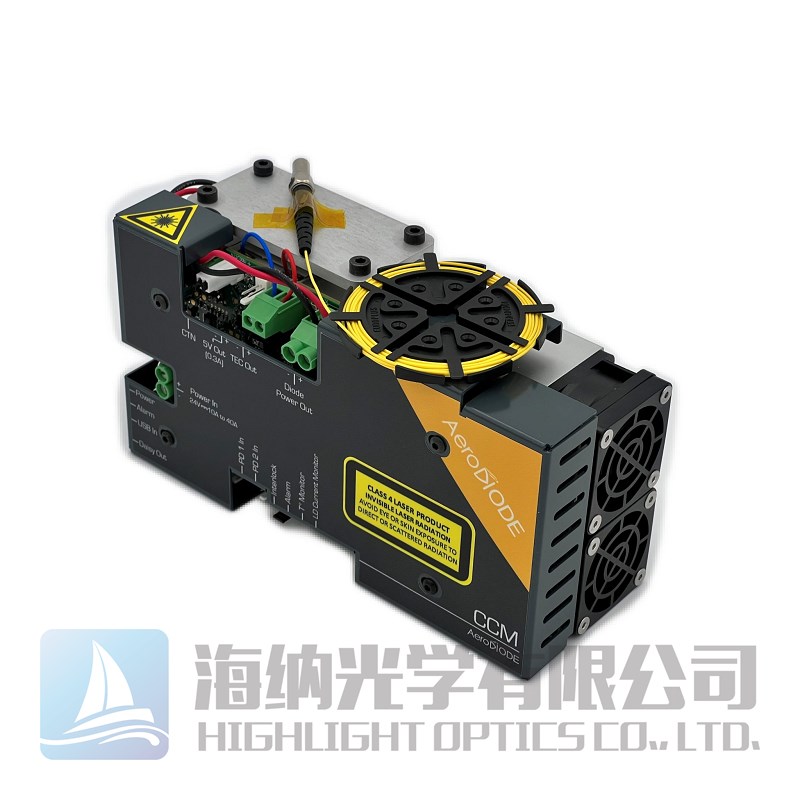

180W，稳定性<0.05%，100KHz的AeroDIODE高功率半导体激光驱动器
高功率半导体激光二极管驱动器兼容所有来自Nlight、Lumentum、IPG、Dilas等的多模单发射器与多发射极激光二极管。是同类性能产品中最为紧凑的设备，这使其成为集成到您的产品中进行OEM的理想工具。AeroDIODE大功率激光二极管驱动器是一套包含36V/21A高功率半导体激光二极管驱动器、TEC控制器和风冷式风扇调节装置的低噪声完整解决方案，它提供TEC和CTN元件并兼容单个或多个半导体激光二极管驱动。这款半导体激光管驱动器最大输出电流可达21A，通常用于提供CW电流。此外它也能提供脉冲电流，这些脉冲可由内置的板载脉冲发生器生成，或根据外部模拟调制信号的需求提供。36V/21A高功率半导体激光二极管驱动器适用于光纤激光器泵浦、无损检测等应用。此外它可以单独使用或与AeroDIODE的其他产品串联使用，如光纤半导体激光管驱动器、脉冲半导体激光管驱动器、SLED激光管等。
CCM（Cool and Control Multimode）是一种24V供电设备。提供四个子型号，其中AeroDIODE大功率激光二极管驱动器的最大光功率分别为20W，60W，120W，180W。激光功率稳定性<0.05%，最大调制率达到100kHz。低功率版配置包括1* TEC冷却器30*30，标准版配置包括2*TEC冷却器30*30，高功率版配置包括2*TEC冷却器40*40，超高功率版配置包括2*TEC冷却器50*50。
AeroDIODE高功率半导体激光驱动器的主要特征：
-保障短期和长期运行的激光功率达到超稳定的功率输出。
-支持CW和脉冲两种工作模式。
-最高调制频率达100kHz。
-大功率激光管驱动器CW输出功率最高可达200W。
-插头到激光输出效率>80%。
-自动风扇调节，确保低功率运行时保持静音。
-可配置用于驱动多个串联安装的激光二极管。
-支持自动电流控制和自动功率控制模式。
-提供光电二极管功率监测输入端口。
-提供智能控制接口USB接口和图形用户界面软件GUI。
-提供多种编程语言库如LabVIEW,DLLs,Hexa,Python(Linux)等。
AeroDIODE大功率激光二极管驱动器的标准品：

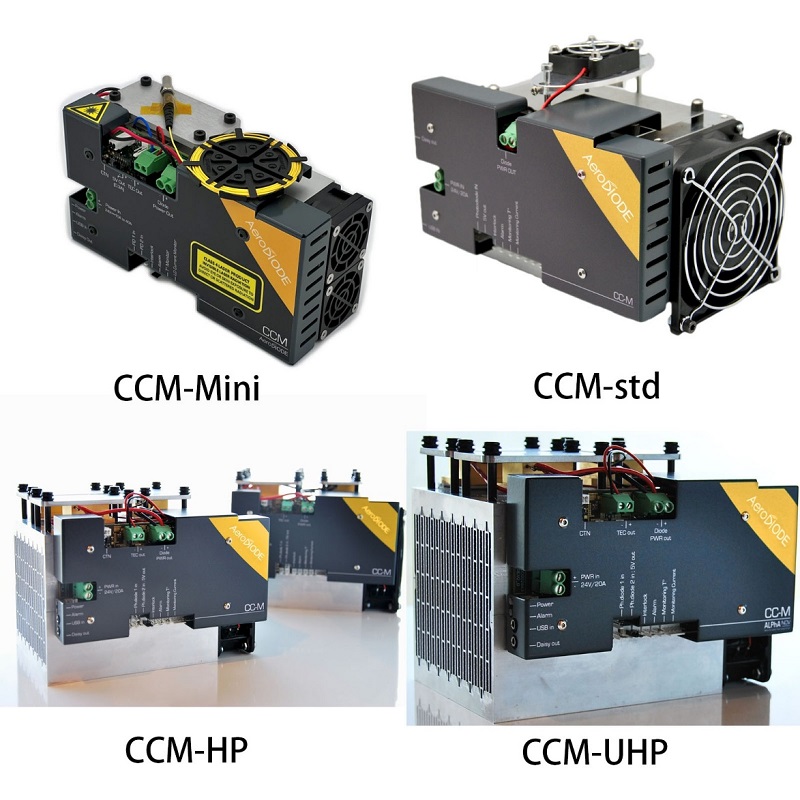

大功率激光管驱动器的最大光功率分别为20W，60W，120W，180W。激光功率稳定性<0.05%，最大调制率达到100kHz。36V/21A高功率半导体激光二极管驱动器的标准品有四个子型号，分别为CCM-Mini（低功率版）、CCM-std（标准版）、CCM-HP（高功率版）与CCM-UHP（超高功率版）。AeroDIODE研发了一整套几乎能够构建各种类型的基于激光二极管光子系统的电子驱动器。 由于AeroDIODE高功率半导体激光驱动器预备协同通信能力，可以控制各种类型的激光二极管的CM模式或脉冲模式。使它们更便捷地集成到一个紧凑的原型系统中，为设计师大幅缩短光子系统的开发周期。大功率激光管驱动器满足不同输出电流与输出电压的需求。
|
型号 |
CCM-Mini |
CCM-std |
CCM-HP |
CCM-UHP |
|
LD最大光功率 |
20W |
60W |
120W |
180W |
|
输出电流 |
0~13A |
0-21A |
||
|
输出电压 |
0~23V
0-36V |
0~36V 0-36V |
||
|
LD温度调节范围 |
15-40°C |
|||
|
LD温度稳定性 |
10mK 60dBnotincludingfilters ＞56dB |
|||
|
低功率调整精度 |
0.05A >25fps(AOI) 13fpsatfullresolution |
|||
|
激光功率稳定性 |
<0.05% 64x46x73.5 48x44x20.2 |
|||
|
最大调制速率 |
100kHz |
|||
|
软件与库 |
AeroDIODEGUI+completeSDK:DLLs/Hexa/LabVIEW/Python |
|||
|
接口 |
USB-UART |
|||
|
电源供应 |
24V |
|||
|
尺寸(mm): |
180*94*66 |
238*119*112 |
238*146*142.5 |
318*146*142.5 |
