规格

数值

备用单元

内置控制器

Yes

行程范围

12 mm

0.472"

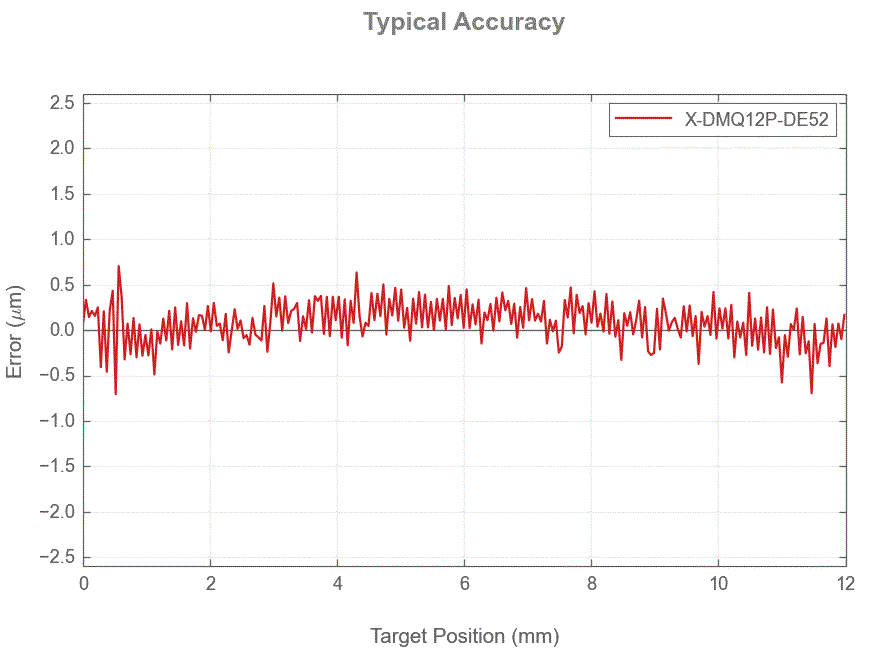

精度（单向）

4.0 µm

0.000157"

重复性

< 0.5 µm

< 0.000020"

最大速度

1400 mm/s

55.118"/s

最小速度

0.000122 mm/s

0.000005"/s

速度分辨率

0.000122 mm/s

0.000005"/s

力分辨率

25 mN

0.09 oz

编码器类型

Linear quadrature encoder

编码器分辨率

200 nm

峰值推力

15.5 N

3.5 lb

最大连续推力

12 N

2.7 lb

通信接口

RS-232

通信协议

Zaber ASCII (Default), Zaber Binary

最大中心载荷

100 N

22.4 lb

最大悬臂荷载

320 N⋅cm

453.2 oz⋅in

导向装置类型

Crossed-Roller Bearing

垂直跳动

< 6 µm

< 0.000236"

水平跳动

< 5 µm

< 0.000197"

Pitch

0.03°

0.523 mrad

Roll

0.03°

0.523 mrad

Yaw

0.03°

0.523 mrad

节距刚度

50 N⋅m/°

349 µrad/N⋅m

滚动刚度

70 N⋅m/°

249 µrad/N⋅m

偏航刚度

85 N⋅m/°

205 µrad/N⋅m

最大电流消耗

1500 mA

电源

24 - 48 VDC

电源插头

2-pin screw terminal

电机类型

Voice Coil Linear Actuator

力常数

12.6 N/A

2.8 lbs/A

数据电缆连接

Locking 4-pin M8

机械驱动系统

Moving Coil, Direct Drive

限位或原位传感

Optical Index Mark

运动轴

1

LED指示灯

Yes

安装接口

M6 and M3 threaded holes

工作温度范围

0 - 50 °C

真空兼容

No

符合RoHS

Yes

符合CE标准

Yes

移动质量

0.095 kg

0.209 lbs

重量

0.76 kg

1.676 lb
