您当前的位置:首页 > 产品应用 > 激光测量

准直测量

作者: 时间:2018-08-13



内调焦自准直仪是以激光在空间形成的传播光束作为准直的基准线,以标定直线的一种工程测量仪器。其应用范围非常广泛,例如相机物镜测试,测量反射面距离,凹凸球面的半径测量,镜头和光学系统的后焦距测量,LEDLD聚焦应用等

激光准直仪一般由半导体激光器及电源、小型单筒望远镜光阑、电池、接收器和软件组成,上图中的激光准直仪已经进行了一体化设计。其中,半导体激光器用于产生激光,通过特定的光学元件对激光器发出的激光束进行扩束准直,光阑可起到控制光斑直径大小及获得近似的轴对称圆光束的双重作用,接收器用于检测激光束中心相对其中心的位置。

海纳光学致力于为用户解决实验室检测或工业品质需求,提供两种准直测量仪器,激光准直仪和内调焦自准直仪,按功能可分为对准测量和角度测量。为机械臂铰接,光学对准,光学系统检测等应用提供了便捷方案,本文对部分应用做简单描述。


一. 内调焦自准直仪用于光学检测。

1.1   相机物镜检测

在相机物镜系统中放入反射镜或其他反射物于物镜像平面,通过改变内调焦自准直仪的距离,用户可以将镜头的焦距环位置和实际距离相比较。



1.2   反射面距离检测

将硅片放置在内调焦自准直仪前,改变又硬的交叉位置距离,直到获得清晰的图像。软件可以清楚的显示内调焦自准直仪到反射物(硅)之间的距离。



1.3   凹面镜的半径测量

这个方法可以测量非光学系统的前表面曲率,如下图所示。

测量遵循以下步骤:

a) 沿着导轨移动内调焦自准直仪,直到出现一个清晰的图像,记下仪器所在位置。

b) 继续移动内调焦自准直仪,直到在下一个位置获得另一个清晰的图像,两个位置之间的距离将得出曲率半径。

R=X

注释:

R:反射面半径

X:内调焦自准直仪两次清晰成像所在位置间距



1.4   凸面镜的半径测量

a) 沿着导轨移动内调焦自准直仪,直到出现一个清晰的图像,记下仪器所在位置。

b)继续移动内调焦自准直仪,直到在下一个位置获得另一个清晰的图像,两个位置之间的距离将得出曲率半径。

R=X

注释:

R:反射面半径

X:内调焦自准直仪两次清晰成像所在位置间距

在测量透明透镜时,在下表面还会出现自动准直图像,在用于选择半径图像时需注意。



1.5   测量透镜或光学系统的后焦距

测量透镜或光学系统后焦距主要是通过找到焦点,然后测量焦点与透镜或光学系统后端之间的距离实现,该装置包括一个需要测量的系统或单个元件,内调焦自准直仪和一个反射镜,将元件放置在内调焦自准直仪前,并将反射镜前后移动,如下图所示,当用户在系统程序中找到一个清晰的十字成像时,意味着镜面准确的定位到元件的焦点处,之后测量∆X,将得到后焦距BFL数据。



二. 激光内调焦自准直仪用于LEDLD检测

2.1 调整LD位置确定照明距离

使用激光内调焦自准直仪,可以调整激光二极管准直系统,使其光束投射到一定距离。为了做到这点,用户需要调整内调教自动准直仪使用其内置电机,以便集中到所需的距离。




然后,将准直LD放在内调焦自动准直仪前,之后移动LD的准直透镜,直到用户得到LD前表面反射的最佳图像为止。这将确保您的LD系统将其光束聚焦到一定距离,

2.2 激光二极管的最佳准直位置调整

为了执行此应用,调整用户的内调焦自动准直仪到无穷大的位置,并执行以下操作。如下图所示,这将确保您的激光二极管是良好的准直效果,



2.3 通过专用软件程序计算光束发散度

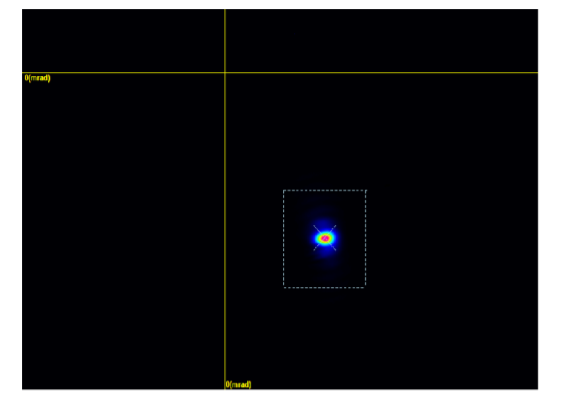

通过调整用户的内调焦自准直仪到无穷远处,并将一束光入射到仪器的接收平面,用户可以就此测量光束发散角,发散角只是专用软件所观测到的光束大小,其结果显示为角度传播。
