太赫兹高透膜层

太赫兹高透膜层

太赫兹高透膜(THz AR Coatings)很好的解决了晶体材料由于反射损耗,而导致太赫兹波段透过率并不高的问题。在HRFZ-Si窗镜或是石英透镜上镀太赫兹高透膜后,降低了反射损耗,从而提高了透过率。Tydex提供聚乙烯和聚对二甲苯两种材质的THz高透膜层,其中聚乙烯膜层可覆盖的范围更宽广(60μm-1300μm,具体可看下文),而聚对二甲苯仅对应99-125μm的波段。

所属品牌: 俄罗斯Tydex

应用类型: 太赫兹

产品型号:聚乙烯(polyethylene),聚对二甲苯(parylene)

负责人:陈工 激光器及附件
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单


60μm-1300μm晶体材料镀膜后,THz波段透过率高至90%太赫兹高透膜层



由于高反射损耗,晶体材料的太赫兹波段透过率其实并不高(HRFZ-Si的透过率54%,石英晶体的透过率约70%)。而THz高透膜层的作用是在晶体材料上镀膜,降低反射损耗,提高透过率。

Tydex提供两种太赫兹高透膜:聚乙烯(polyethylene)和聚对二甲苯(parylene)。其中的聚乙烯膜层针对的是平面上镀膜,一般用在窗口镜上。 而聚对二甲苯(parylene)可以镀在平面或者球面上,一般用在窗镜和透镜上。

可以根据客户需要定制大波长的镀膜,THz高透膜层的波长可覆盖范围60μm-1300μm



 1.双面太赫兹高透膜

下面的波段都可提供镀膜,通常用在窗口镜或者半月透镜上。

聚乙烯膜层(60-80μm, 110-160μm, 160-220μm, 320-430μm, 375-510μm, 480-650μm, 535-725μm, 645-870μm, 695-940μm, 和965-1305μm

聚对二甲苯膜层(99-125μm

HRFZ-Si 可以镀聚乙烯膜层和聚对二甲苯膜层,而石英晶体只能镀聚对二甲苯膜层。镀了高透膜以后,上面提到的波长可达到≥90% 的透过率。镀太赫兹高膜层和没镀膜的HRFZ-Si 窗口镜的透过率如下图:

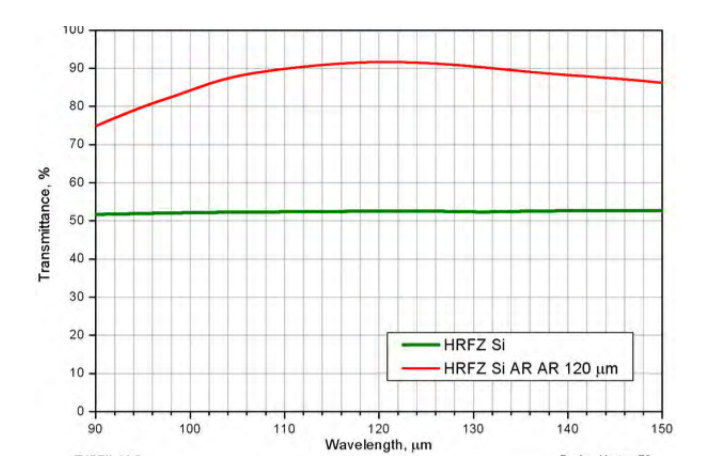

1. 无膜层和双面高透膜的HRFZ-Si窗镜透过率。高透膜以120μm为中心。

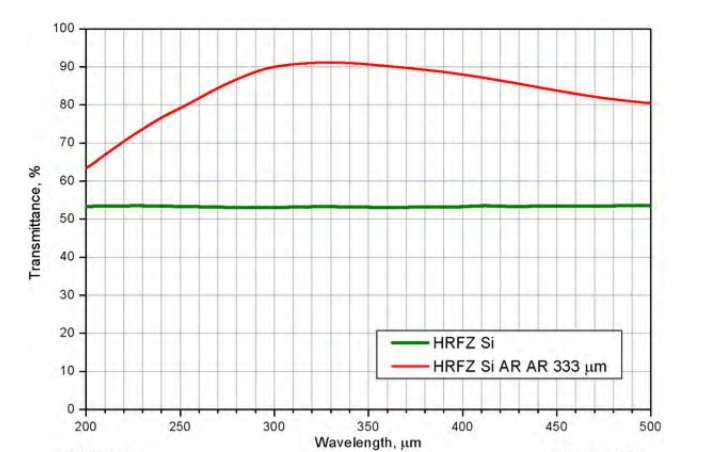

2 无膜层和双面高透膜的HRFZ-Si窗镜透过率。高透膜以300μm为中心。



2. 单面太赫兹高透膜

通常用在半球透镜上,平面不镀膜,该透镜通常用在THz-TDS系统或者超导热辐射系统中光电导天线的THz耦合中。99-125μm波段的太赫兹高透膜一般是针对一些特殊应用的。太赫兹高透膜可提高半球透镜30%透过率。测量半球透镜的透过率是很困难的,我们的透过率曲线是模拟出来的。

通过客户实验的反馈证实了太赫兹元件在镀THz高透膜层后,提高了透过率,111um的功率提高了30-50%

图三,单面镀聚对二甲苯膜层和没镀膜的石英晶体. 高透膜中心99-125 μm.

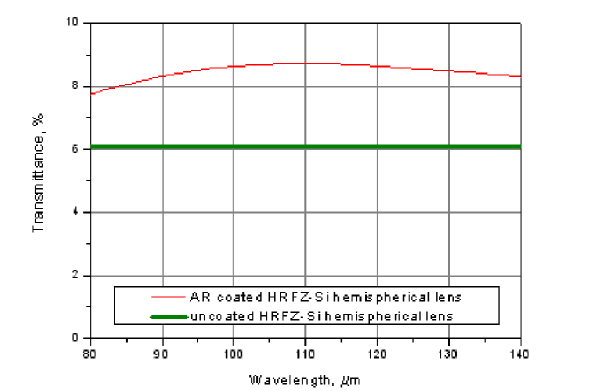

未镀膜的HRFZ-Si半球透过率只有6%。这个是由内反射决定的,最大的内反射角大约是17°。由于硅材料的高折射率,球透镜的通光口径只有40%。聚乙烯高透膜以及聚对二甲苯膜的对应的高透波段是不一样的。
