太赫兹F-P干涉仪

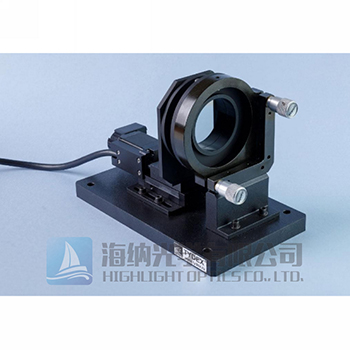

 太赫兹F-P干涉仪

太赫兹F-P干涉仪的英文名为THz Fabry-Perot Etalon,简称THz F-P,它能够实现一台仪器测量THz波的波长和强度,包括连续窄带和脉冲THz波,可测量的波长范围达0.1-15THz。其结构由2片高平行度高精度的HRFZ-Si窗镜组成,窗片的直径可定制选择(25.4~150mm),通过对窗片的移动从而测量THz波的参数。一套完整的太赫兹F-P干涉仪包括TFPE干涉仪单元,供电和控制单元,镜片位移控制软件,连接线和说明书。

所属品牌: 俄罗斯Tydex

应用类型: 太赫兹

产品型号:

负责人:陈工 激光器及附件
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单


窗镜直径25.4~150mm,测量太赫兹的波长和强度,太赫兹F-P干涉仪

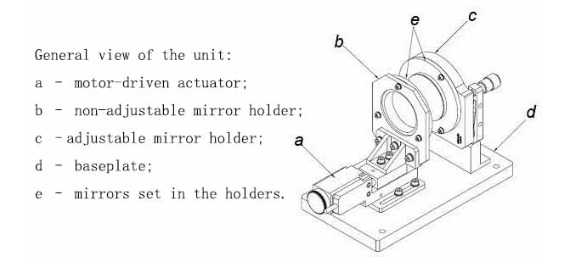

THz Fabry-Perot Etalon干涉仪(THz F-P)的主要作用是测量窄带THz辐射的波长和强度,THz波的类型可以脉冲活连续窄带。太赫兹F-P干涉仪的结构是由两片半透明高电阻率的硅平面组成,其中一片安装在电机驱动线形驱动器上,与常规的平面窗镜相比,具有更好的平整度和平行度,精度更高。THz辐射参数的测量通过可移动镜片的平移(扫描)来实现。

一套完整的太赫兹F-P干涉仪包括以下部分:TFPE干涉仪单元,供电和控制单元,镜片位移控制软件,连接线,使用说明





THz F-P干涉仪可以用于以下源的测量:

差频THz产生器

混频THz产生器

新型THz辐射源

振动陀螺仪

光学泵浦亚毫米波激光器

反响波振荡器

自由电子激光器

量子级联激光器

p-Ge激光器





太赫兹F-P干涉仪还可以用于测量宽带THz源的波长和强度,每个F-P干涉仪透过光谱过滤THz辐射 TFPE支持很多镜片移动模式,例如移动到指定位置,移动到指定举例,连续和周期移动。镜片移动速度,移动间隔,开始和结束位置等都可调。



基本参数:

类型

THz Fabry-Pérot Etalon

材质

HRFZ-Si

直径

25.4-150 mm

通光孔径

90%



太赫兹F-P干涉仪参数:

参数

工作频率范围

0.1-15 THz

自由光谱范围

0.01-1.8 THz

镜片间距

0-9.5μm

间距设置精度

±1.25μm

光学轴高度

110mm

口径

52mm

尺寸(L×H×W

232×151×120

重量

5.0Kg



主要特点:

大口径52mm

高镜片位置精度±1.25μm

宽工作范围0.1-15THz

高击穿阈值



THz F-P干涉仪的以下附件需要单独购买:

光声Golay探测器GC-1P/T/D

BPF(带通滤波片)在0.1-15THz之间指定波长

LPF(短波通滤光片)滤除IR辐射,截止频率为23.4THz23.3THz23.1THz14.3THz10.9THz8.8THz5.5THz4.3THz4THz3.2THz

一套衰减器具有1%3%10%30%透过率

TPX和HRFZ-Si透镜
